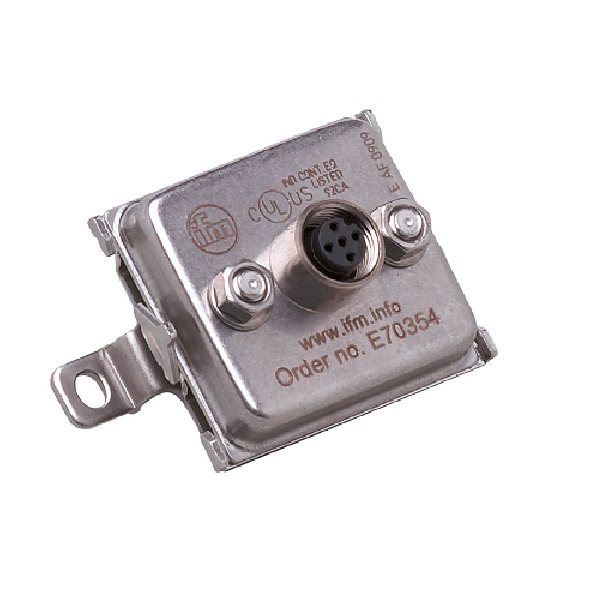

Chuyển đổi từ cáp phẳng AS-i sang đầu nối M12 IFM E70354 - header

Chuyển đổi từ cáp phẳng AS-i sang đầu nối M12 IFM E70354

AS-Interface adapter from profile to M12-female E70354

– Chuyển đổi cáp dẹt AS-i / AUX sang đầu nối M12
– Vật liệu các bộ phận kim loại: thép không gỉ (316L / 1.4404);
– Cao su miếng đệm cho các chân tiếp xúc: FPM; Vòng chữ O: EPDM
– Điện áp ra: 26.5…31.6 V DC
– Điện áp AUX DC: 18…32 V
– Cổng giao diện M12-female

Chuyển đổi từ cáp phẳng AS-i sang đầu nối M12 IFM E70354 hay AS-Interface adapter from profile to M12-female: là một bộ chuyển đổi dùng trong các hệ thống tự động hóa công nghiệp. Nó cho phép kết nối các thiết bị sử dụng giao thức AS-Interface (AS-i) với các cổng M12-female

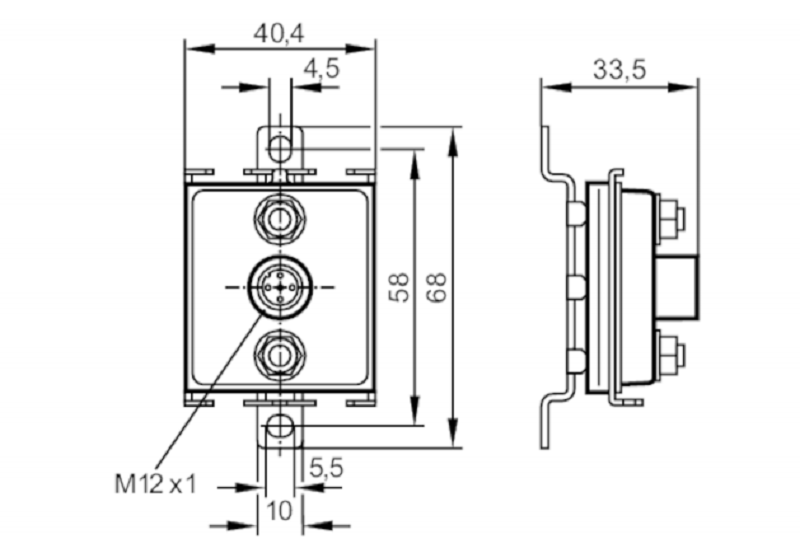

Chuyển đổi từ cáp phẳng AS-i sang đầu nối M12 IFM E70354 - chi tiết sản phẩm

– Chịu được áp lực làm sạch cao với các chất tẩy rửa mạnh
– Chuyển đổi cáp dẹt AS-i / AUX sang đầu nối M12

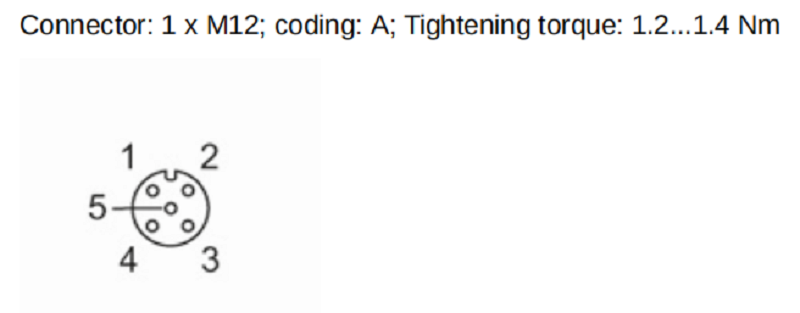

Chuyển đổi từ cáp phẳng AS-i sang đầu nối M12 IFM E70354 - CONNECTOR
– Vật liệu các bộ phận kim loại: thép không gỉ (316L / 1.4404); cao su đệm cho các chân tiếp xúc: FPM; Vòng chữ O: EPDM
– Điện áp ra: 26.5…31.6 V DC
– Điện áp AUX DC: 18…32 V
– IP 67; IP 68; IP 69K

Thông số kỹ thuật – Chuyển đổi từ cáp phẳng AS-i sang đầu nối M12 IFM E70354

Application

Design AS-i / 24 V

Electrical data

Operating voltage[V] 26.5…31.6 DC; (AS-i)
Protection class III
Operating voltage AUX DC[V] 18…32
Max. current load total[A] 4; (AS-i: 2 A; AUX: 2 A)

Operating conditions

Ambient temperature[°C] -30…80
Max. relative air humidity[%] 80; (31 °C; linearly decreasing to 50 % (40 °C))
Max. height above sea level[m] 2000
Protection IP 67; IP 68; IP 69K
Pollution degree 2

Tests / approvals

EMC
EN 61000-6-2



Mechanical data

Weight[g] 112.3
Materials metal parts: stainless steel (316L/1.4404); rubber gasket for contact pins: FPM; O-ring: EPDM
Tightening torque[Nm] 2.5; (lock nuts)

Accessories

Accessories (optional)
Torque wrench, E70390



Remarks

Pack quantity 1 pcs.

Electrical connection – socket

Connection Connector: 1 x M12; coding: A; Tightening torque: 1.2…1.4 Nm

Datasheet AS-Interface adapter from profile to M12-female E70354
