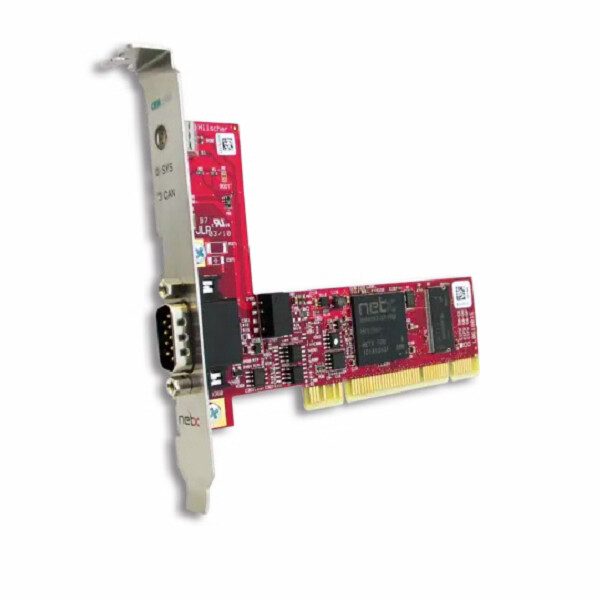

Card CANopen gắn PCI CIFX 50-CO 1250.500 của Hilscher
– Truy cập dữ liệu qua bộ nhớ hai cổng hoặc truy cập bộ nhớ trực tiếp
– Có thể cấu hình để hoạt động như Master hoặc Slave trong mạng CANopen
– Đầu nối M12, NVRAM bổ sung, nhiệt độ mở rộng
– Trao đổi dữ liệu qua DPM, DMA
– Bộ nhớ: 8 MB SDRAM
– Kết nối giao diện: D-Sub, 9-pin
Card CANopen gắn PCI CIFX 50-CO 1250.500 của Hilscher là card giao tiếp mạng công nghiệp, chuẩn PCI, dùng để giao tiếp giữa máy tính và mạng CANopen
– Truy cập dữ liệu qua bộ nhớ hai cổng hoặc truy cập bộ nhớ trực tiếp
– Có thể cấu hình để hoạt động như Master hoặc Slave trong mạng CANopen
– Đầu nối M12, NVRAM bổ sung
– Trao đổi dữ liệu qua DPM, DMA
– Bộ nhớ: 8 MB SDRAM
– Kết nối giao diện: D-Sub, 9-pin
Thông số kỹ thuật – Card CANopen gắn PCI CIFX 50-CO 1250.500 của Hilscher
| Product | Product name | CIFX 50-CO |
| Part number | 1250.500 | |
| Brief description | PC Card cifX PCI CANopen Master or Slave | |
| Function | Communication interface with PCI and CANopen interface | |
| Communication controller | Type | netX 100 |
| Integrated Memory | RAM | 8 MB SDRAM |
| FLASH | 4 MB serial Flash EPROM | |
| System interface | Bus type | PCI |
| Transmission rate | 33 MHz | |
| Data access | DPM or DMA (Direct Memory Access) | |
| Data width | 32 bit | |
| Communication interface | Communication standard | CANopen |
| Interface type | ISO-11898, optically isolated | |
| Isolation voltage | 1000 V DC (tested for 1 minute) | |
| Connector | D-Sub, male, 9-pin | |
| Power supply | Supply voltage | +3.3 V DC ±5 % |
| Maximum current (typically) | 650 mA (at 3,3 V) | |
| Connector | via PCI Bus | |

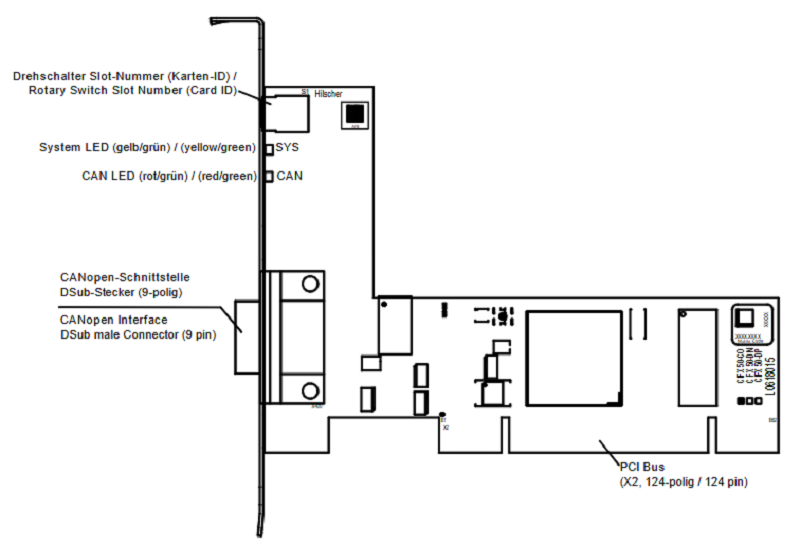

| Displays | LED display | SYS, System status LED |
| CAN, CANopen Status (duo LED) | ||
| Operating element | Rotary switch slot number (card ID) | To set the slot number (card ID) |
| Permitted ambient conditions | Operating temperature range | -20 °C … +70 °C (Air flow during measurment: 0,5 m/s) |
| Storage temperature range | -40 °C … +85 °C | |
| Humidity | 10 % … 95 % relative humidity, no condensation permitted | |
| Environment | For UL compliant usage: The device must be used in a pollution degree 2 environment. | |
| Altitude | 0 m … 2000 m | |
| Device | Dimensions (L x W x H) | 120 mm x 86 mm x 18.5 mm (from hardware revision 5) |
| Mounting/Installation | PCI slot (3,3 V) | |
| Conformity | RoHS | Yes |
| Conformance with EMC directives | CE sign | Yes |
| UKCA sign | Yes | |
| Emission | EN 55011 / EN BS 55011 (Radio disturbance characteristics – Limits and methods of measurement) | |
| Immunity | EN 61000-4-2 / EN BS 61000-4-2: (Electrostatic discharge test) | |
| EN 61000-4-3 / EN BS 61000-4-3 (Radiated, radio-frequency, electromagnetic field test) | ||
| EN 61000-4-4 / EN BS 61000-4-4 (Burst Electrical fast transients/burst test) | ||
| EN 61000-4-5 / EN BS 61000-4-5 (Surge test) | ||
| EN 61000-4-6 / EN BS 61000-4-6 (to conducted disturbances, induced by radio- frequency fields) | ||
| EN 61000-4-8 / EN BS 61000-4-8 (power frequency magnetic field test) | ||
| EN 61000-6-2 / EN BS 61000-6-2 (for industrial environments) | ||
| UL certification | UL | The device is certified according to UL 508 |
| UL file | UL-File-Nr. E221530 | |
| Configuration | Configuration software for master and Slave | SYCON.net |
| Configuration software Slave | netX Configuration Tool |
