Cáp cuộn 500m 5 ruột màu vàng 7000-C0505-1260000
– Cuộn cáp Ø 500mm (500m)
– 5 ruột × 0.34 mm²
– Điện áp tối đa: 300 V AC
– Phù hợp với C-tracks, robot
Cáp cuộn 500m 5 ruột màu vàng 7000-C0505-1260000: là loại cáp được bọc bằng chất liệu PUR (Polyurethane), drum cáp có đường kính Ø 500mm (500m), cấu tạo gồm 5 ruột 0.34 mm²
(PUR 5×0.34 ye UL/CSA+drag ch. 500m)
– Phù hợp trong lĩnh vục robot, các ứng dụng hàn, cáp có thể hoạt động ổn định trong môi trường yêu cầu chuyển động liên tục
– Phù hợp cho C-tracks
– Cáp có thể làm việc trong các điều kiện khắc nhiệt, khả năng chống lại tia UV, chống lửa, hóa chất, xăng dầu tốt
Thông số kỹ thuật – Cáp cuộn 500m 5 ruột màu vàng 7000-C0505-1260000
| Cable identification | 126 |
|---|---|
| Cable Type | 3 |
| Jacket Color | yellow |
| Type of Certificate | cURus |
| Amount stranding | 1 |
|---|---|

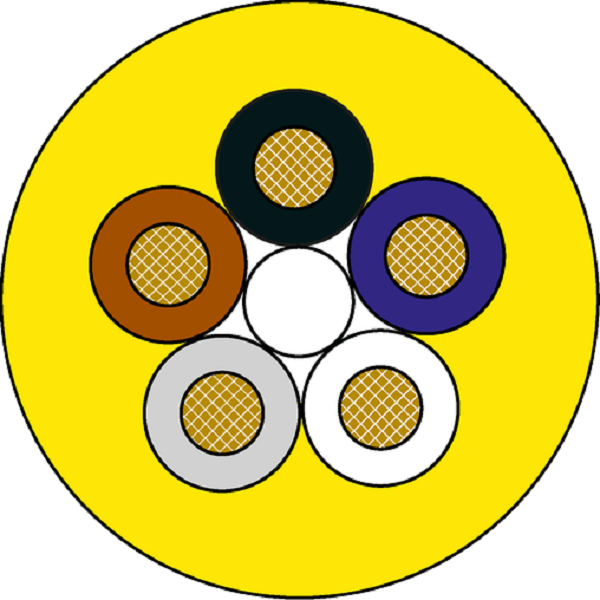

| Stranding | 5 wires around Core filler twisted |
| Filler | yes |
| wire arrangement | brown, black, blue, white, gray |
| Cable weigth | 41,8 g/m |
|---|---|
| Material jacket | PUR |
| Shore hardness jacket | 90 ± 5 Shore A |
| Freedom from ingredients (jacket) | lead-free, cadmium-free, CFC-free, halogen-free, silicone-free |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | lead-free, cadmium-free, CFC-free, halogen-free, silicone-free |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Stranded copper wire, bare |
| Conductor type (wire) | strand class 6 |
| Nominal voltage AC max. | 300 V |
|---|---|
| Current load capacity (standard) | to DIN VDE 0298-4 |
| Current load capacity min. wire | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| AC withstand voltage (wire – wire) | 2,5 kV @ 60 s |
| Power frequency withstand voltage (wire – jacket) | 2,5 kV @ 60 s |
| Min. operating temperature (static) | -40 °C |
|---|---|
| Max. operating temperature (fixed) | 80 °C / 90 °C @ 10000 h Operation |
| Operating temperature min. (dynamic) | -25 °C |
| Operating temperature max. (dynamic) | 80 °C / 90 °C @ 10000 h Operation |
| Flame resistance | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
|---|---|
| chemical resistance | Good, application-related testing |
| Gasoline resistance | Good, application-related testing |
| Oil resistance | Good, application-related testing | DIN EN 60811-404 |
| Bending radius (fixed) | 5 x Outer diameter |
|---|---|
| Bending radius (dynamic) | 10 x Outer diameter |
| No. of bending cycles (C-track) | 10 Mio. @ 25 °C |
| Traversing distance (C-track) | 10 m @ 25 °C | horizontal |
| Travel speed (C-track) | 3 m/s @ 25 °C |
| No. of torsion cycles | 2 Mio. |
| Torsion stress | ± 180 °/m |
| Torsion speed | 35 cycles/min |
