Cáp cuộn 4 ruột 500m của Murrelektronik 7000-C0505-6340000

Cáp cuộn 4 ruột 500m của Murrelektronik 7000-C0505-6340000 được bọc bằng chất liệu PUR (Polyurethane), drum cáp có đường kính Ø 355mm (100m), cấu tạo gồm 4 ruột 0.34 mm²

(PUR 4×0.34 bk UL/CSA+drag ch. 500m)
– Phù hợp trong lĩnh vục robot, các ứng dụng hàn, cáp có thể hoạt động ổn định trong môi trường yêu cầu chuyển động liên tục
– Phù hợp cho C-tracks

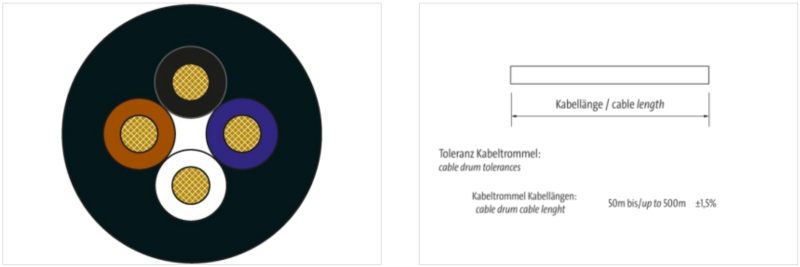

Cáp cuộn 4 ruột 500m của Murrelektronik 7000-C0505-6340000 - body

– Cáp có thể làm việc trong các điều kiện khắc nhiệt, khả năng chống lại tia UV, chống lửa, hóa chất, xăng dầu tốt, có thể chống lại tia lửa hàn

Sản phẩm tương tự – Cable drum

Thông số kỹ thuật – Cáp cuộn 4 ruột 500m của Murrelektronik 7000-C0505-6340000

General data | Cable

Cable identification	634
Cable Type	3
Jacket Color	black
Type of Certificate	cURus

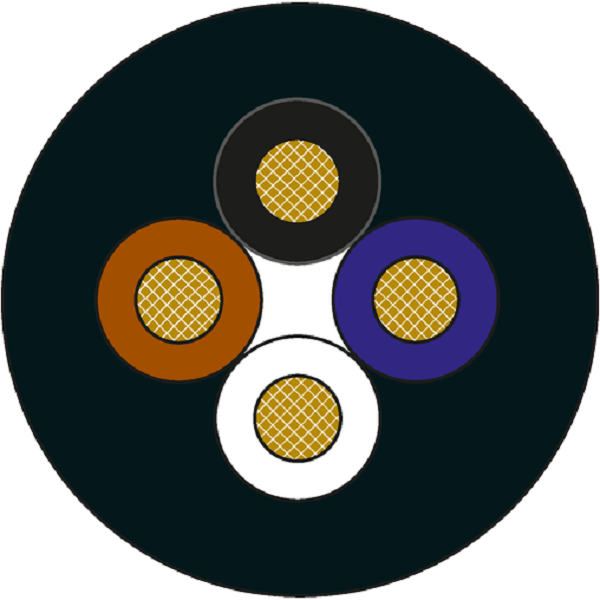

Structure | Cable

Amount stranding	1
Stranding	4 wires twisted
wire arrangement	brown, black, blue, white

Mechanical data | Cable

Cable weigth	36,3 g/m
Material jacket	PUR
Shore hardness jacket	90 ± 5 Shore A
Freedom from ingredients (jacket)	lead-free, cadmium-free, CFC-free, halogen-free, silicone-free
Outer-diameter (jacket)	4,5 mm
Tolerance outer diameter (sheath)	± 5 %
Material wire insulation	PP
Amount wires	4
Outer diameter insulation	1,25 mm
Outer diameter tolerance core insulation	± 5 %
Shore hardness wire insulation	70 ± 5 Shore D
Ingredient freeness wire insulation	lead-free, cadmium-free, CFC-free, halogen-free, silicone-free
Amount strands (wire)	42
Diameter of single wires	0,1 mm
Conductor crosssection (wire)	0,34 mm²
Material conductor wire	Stranded copper wire, bare
Conductor type (wire)	strand class 6

Electrical data | Cable

Nominal voltage AC max.	300 V
Current load capacity (standard)	to DIN VDE 0298-4
Current load capacity min. wire	4,8 A
Electrical resistance line constant wire	57 Ω/km @ 20 °C
AC withstand voltage (wire – wire)	2,5 kV @ 60 s
Power frequency withstand voltage (wire – jacket)	2,5 kV @ 60 s

Temperature range | Cable

Min. operating temperature (static)	-40 °C
Max. operating temperature (fixed)	80 °C / 90 °C @ 10000 h Operation
Operating temperature min. (dynamic)	-25 °C
Operating temperature max. (dynamic)	80 °C / 90 °C @ 10000 h Operation

Resistances | Cable

UV resistance	DIN EN ISO 4892-2 A
Flame resistance	UL 1581 § 1090 \| IEC 60332-2-2 \| UL 1581 § 1100 FT2
chemical resistance	Good, application-related testing
Gasoline resistance	Good, application-related testing
Oil resistance	Good, application-related testing \| DIN EN 60811-404

Installation | Cable

Bending radius (fixed)	5 x Outer diameter
Bending radius (dynamic)	10 x Outer diameter
No. of bending cycles (C-track)	10 Mio. @ 25 °C
Traversing distance (C-track)	10 m @ 25 °C \| horizontal
Travel speed (C-track)	3 m/s @ 25 °C
No. of torsion cycles	2 Mio.
Torsion stress	± 180 °/m
Torsion speed	35 cycles/min
