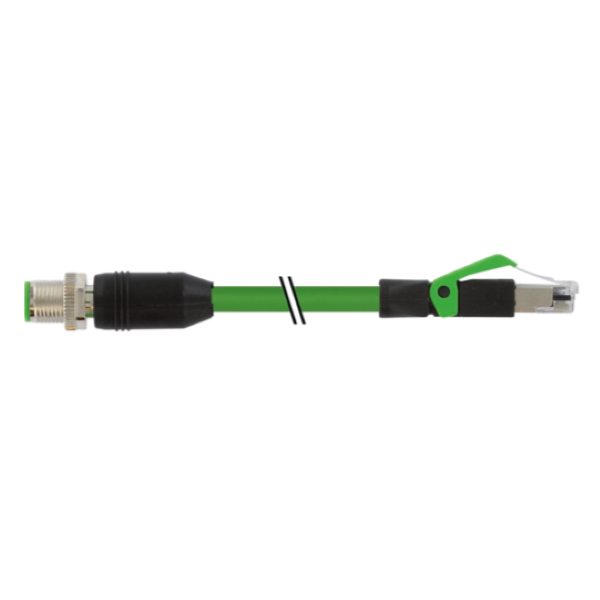

Cáp 8m chuyển đổi đầu nối M12 male D-code-RJ45 của Murrelektronik 7000-44711-7940800 - header

Cáp 8m chuyển đổi đầu nối M12 male D-code-RJ45 của Murrelektronik 7000-44711-7940800

Cáp 8m chuyển đổi đầu nối M12 male D-code-RJ45 của Murrelektronik 7000-44711-7940800

– PUR 1x4xAWG22 shielded gn UL/CSA 8m
– M12 (4 chân, D-code) – RJ45 (4 chân, CAT 5)
– inserted, screwed
– IP65, IP66K, IP67

Cáp 8m chuyển đổi đầu nối M12 male D-code-RJ45 của Murrelektronik 7000-44711-7940800 là loại cáp truyền dữ liệu dùng cho kết nối công nghiệp, chuyển đổi giữa đầu cắm M12 D-coded (thẳng), 4 chân và đầu RJ45 (thẳng), 4 chân, Ethernet CAT5.

Có sẵn dây cáp dài 8 mét, size: AWG22
Sử dụng vật liệu PUR bền chắc, có khả năng chống hóa chất và dầu.
Sản phẩm có lớp chống nhiễu, gồm 4 lõi dây, phù hợp sử dụng trong môi trường công nghiệp yêu cầu độ ổn định và độ bền cao.

(PUR 1x4xAWG22 shielded gn UL/CSA 8m )

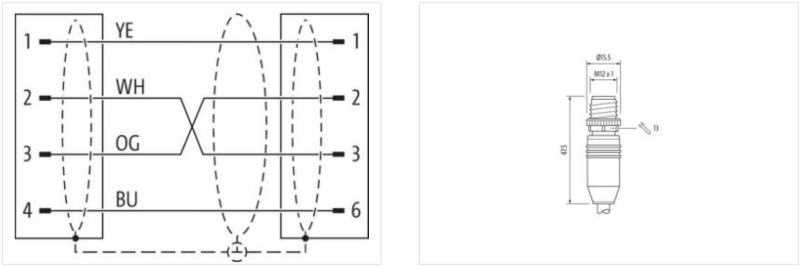

Cáp 8m chuyển đổi đầu nối M12 male D-code-RJ45 của Murrelektronik 7000-44711-7940800 - body1

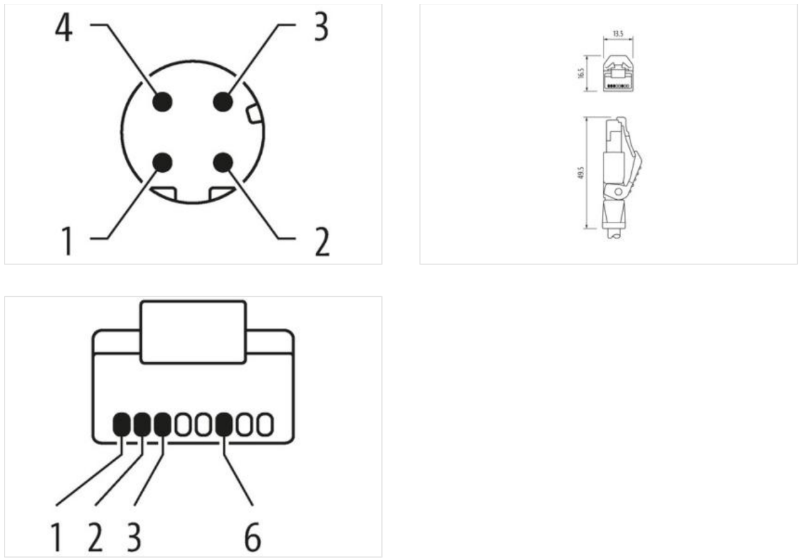

Cáp 8m chuyển đổi đầu nối M12 male D-code-RJ45 của Murrelektronik 7000-44711-7940800 - body2



Sản phẩm tương tự – Đầu nối M12 male 7700-44711-S7V0500 Murrelektronik

Thông số kỹ thuật – Cáp 8m chuyển đổi đầu nối M12 male D-code-RJ45 của Murrelektronik 7000-44711-7940800

Cable length 8 m

Side 1

Tightening torque 0,6 Nm
Mounting method inserted, screwed
Coating contact gold plated
Family construction form M12
Thread M12 x 1
Gender male
Cable outlet straight
Coding D
Material contact Copper alloy
Material PUR
No. of poles 4
Width across flats SW13
Degree of protection (EN IEC 60529) IP65, IP66K, IP67

Side 2

Mounting method pluggable
Family construction form RJ45
Gender male
Cable outlet straight
Material PUR
No. of poles 4
Degree of protection (EN IEC 60529) IP20

Electrical data | Supply

Operating voltage DC max. 60 V
Current operating per contact max. 1,5 A

Industrial communication

Transfer parameters CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
Data transmission rate max. 100 MBit/s

Industrial communication | Ethernet functionality

duplex Full duplex

Device protection | Electrical

Additional condition protection degree inserted, screwed
Pollution Degree 3
Rated surge voltage 1 kV
Material group (IEC 60664-1) I

Mechanical data

Contour for corrugated hose without

Mechanical data | Material data

Coating of fitting nickel plated
Locking material PA
Material screw connection Zinc die-casting

Environmental characteristics | Climatic

Operating temperature min. -25 °C
Operating temperature max. 85 °C
Additional condition temperature range depending on cable quality

Important installation notes

Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Conformity

Product standard DIN EN 61076-2-101 (M12), according to IEC 60603-7 (RJ45)
