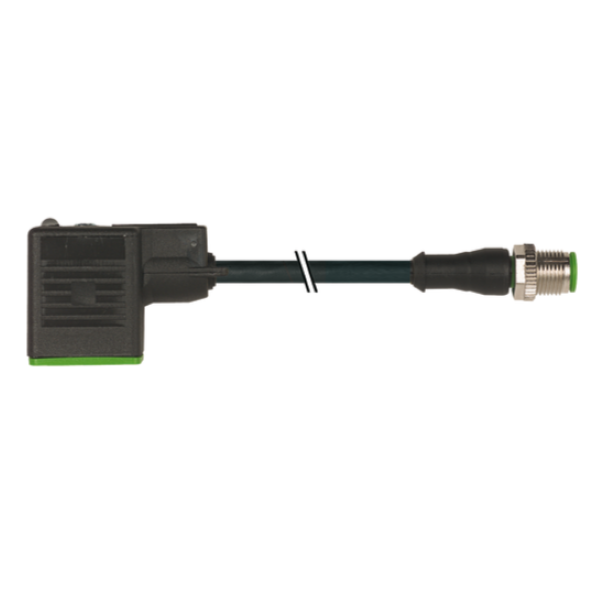

Cáp 2.5m có đầu nối M12 male A-code và đầu nối van form BI MSUD của Murrelektronik 7000-40961-6360250
– Bộ chuyển đổi giữa M12 và đầu nối van MSUD Form BI (11 mm), có sẵn cáp dài 2.5m
– ĐIện áp: 24 V AC ±20% / DC ±25%
– Có LED (vàng) báo trạng thái
– Chống xung áp
– IP67

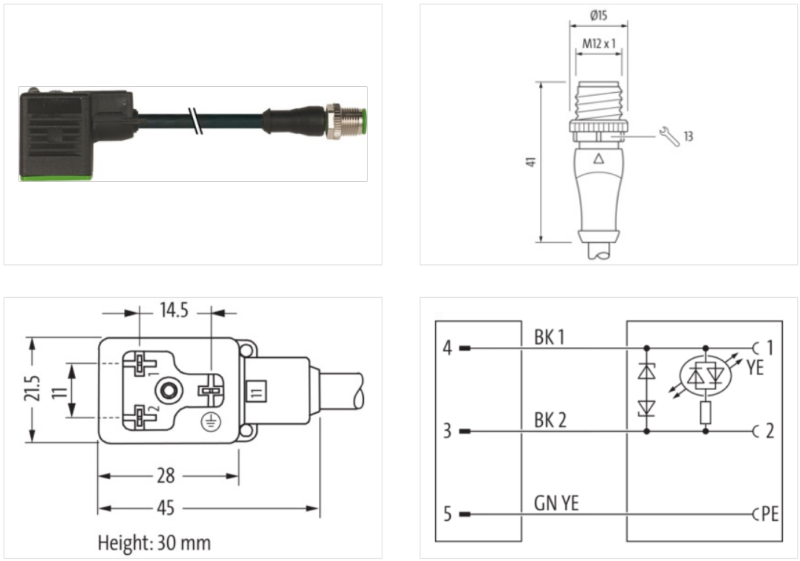

Cáp 2.5m có đầu nối M12 male A-code và đầu nối van form BI MSUD là cáp kết nối chuyển đổi đầu nối giữa M12 (đực, A-code,3 chân, thẳng) và đầu nối van điện từ MSUD Form BI (11 mm), có sẵn cáp dài 2.5m
(PUR 3×0.75 bk UL/CSA+drag ch. 2.5m )
Cáp dùng được trong xích kéo, chịu uốn và chuyển động linh hoạt.
Có đèn LED (vàng) báo trạng thái, có mạch chống xung áp
Vỏ nhựa có khả năng chống hóa chất và dầu tốt
Thông số kỹ thuật – Cáp 2.5m có đầu nối M12 male A-code và đầu nối van form BI MSUD của Murrelektronik 7000-40961-6360250
Header
| Material short text | MSLL3-A-W636_2.5 |
| Cable length | 2,50 m |

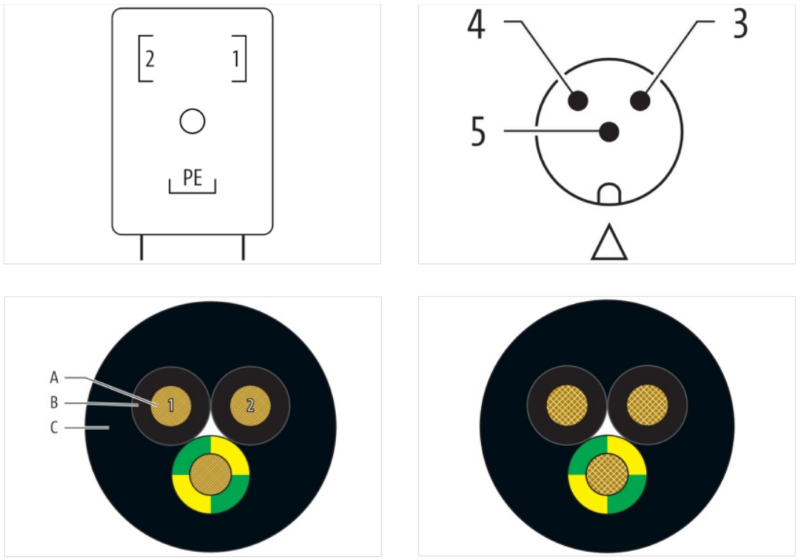

Side 1
| Family construction form | M12 |
| No. of poles | 3 |
| Coding | A |
| Mounting method | inserted, screwed, Shaking protection |
| Thread | M12 x 1 |
| Tightening torque | 0.6 Nm |
| Width across flats | SW13 |
| suitable for corrugated tube (internal Ø) | 10 mm |
| Degree of protection (EN IEC 60529) | IP67 |
Side 2
| Family construction form | MSUD BI |
| No. of poles | 3 |
| Thread | M3x31 |
| Tightening torque | 0.4 Nm |
| Degree of protection (EN IEC 60529) | IP67 |
Electrical data
| Drop-out delay time max. | 20 ms |
Electrical data | Supply
| Operating voltage AC | 24 V |
| Operating voltage AC min. | 19.2 V |
| Operating voltage AC max. | 28.8 V |
| Operating voltage DC | 24 V |
| Operating voltage DC min. | 18 V |
| Operating voltage DC max. | 30 V |
| Current operating per contact max. | 4 A |
| Cut-off peak voltage max. | 55 V |
Diagnostics
| Status indication LED | yellow |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 3 |
| Additional suppressor | Z-Diode, LED |
| Rated surge voltage | 0.8 kV |
| Material group (IEC 60664-1) | I |
Mechanical data | Material data
| Material housing | Plastic |
| Color housing | black |
| Material jacket | PUR |
Mechanical data | Mounting data
| Mounting method | inserted, screwed |
Environmental characteristics | Climatic
| Operating temperature min. | -25 °C |
| Operating temperature max. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
Conformity
| Product standard | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
