Cáp 2.5m có đầu nối M12 male A-code & van form BI của Murrelektronik MSUD 7000-40961-6360250

Cáp 2.5m có đầu nối M12 male A-code & van form BI của Murrelektronik MSUD 7000-40961-6360250

– Bộ chuyển đổi giữa M12 và đầu nối van MSUD Form BI (11 mm), có sẵn cáp dài 2.5m
– ĐIện áp: 24 V AC ±20% / DC ±25%
– Có LED (vàng) báo trạng thái
– Chống xung áp
– IP67

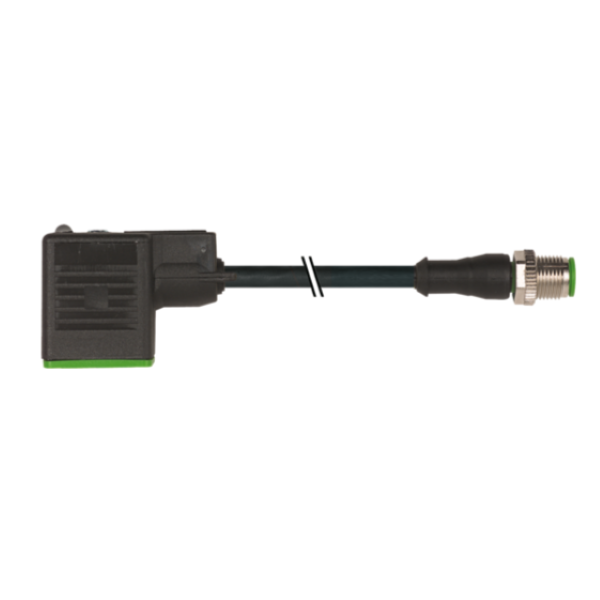

Cáp 2.5m có đầu nối M12 male A-code & van form BI của Murrelektronik MSUD 7000-40961-6360250 là cáp kết nối chuyển đổi giữa M12 (đực, A-code,3 chân, thẳng) và đầu nối van điện từ MSUD Form BI (11 mm), có sẵn cáp dài 2.5m

(PUR 3×0.75 bk UL/CSA+drag ch. 2.5m)
Phù hợp cho drag chain

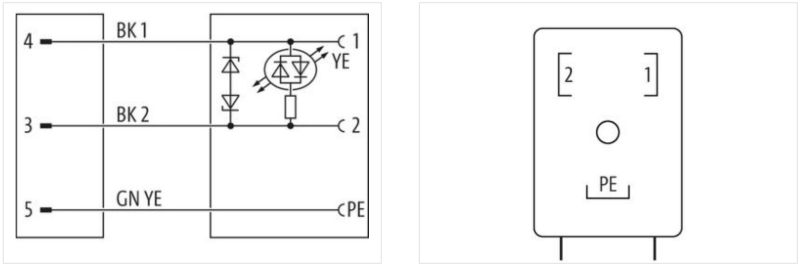

Có đèn LED (vàng) báo trạng thái, có mạch chống xung áp
Cáp 2.5m có đầu nối M12 male A-code & van form BI của Murrelektronik MSUD 7000-40961-6360250 - body1

Vỏ nhựa có khả năng chống hóa chất và dầu tốt

Sản phẩm tương tự – Cáp 1.5m có đầu nối M12 male A-code & đầu nối van form BI MSUD của Murrelektronik 7000-40961-6260150

Thông số kỹ thuật – Cáp 2.5m có đầu nối M12 male A-code & van form BI của Murrelektronik MSUD 7000-40961-6360250

Cable length

2,5 m

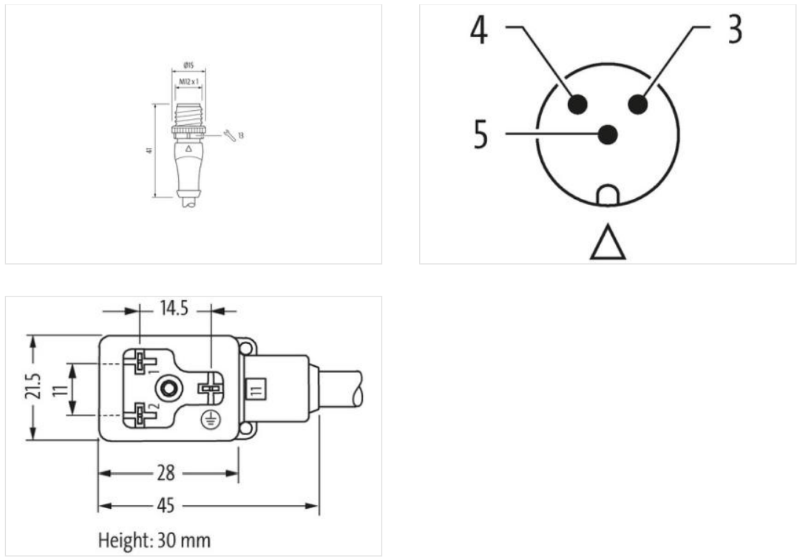

Side 1

Tightening torque	0,6 Nm
Mounting method	inserted, screwed, Shaking protection
Family construction form	M12
Thread	M12 x 1
suitable for corrugated tube (internal Ø)	10 mm
Coding	A
No. of poles	3
Width across flats	SW13
Degree of protection (EN IEC 60529)	IP67

Side 2

Tightening torque	0,4 Nm
Family construction form	MSUD BI
Thread	M3
No. of poles	3
Degree of protection (EN IEC 60529)	IP67

Electrical data

Drop-out delay time max.

20 ms

Electrical data | Supply

Operating voltage AC	24 V
Operating voltage AC min.	19,2 V
Operating voltage AC max.	28,8 V
Operating voltage DC	24 V
Operating voltage DC min.	18 V
Operating voltage DC max.	30 V
Cut-off peak voltage max.	55 V
Current operating per contact max.	4 A

Diagnostics

Status indication LED

yellow

Device protection | Electrical

Additional condition protection degree	inserted, screwed
Pollution Degree	3
Rated surge voltage	0,8 kV
Material group (IEC 60664-1)	I
Additional suppressor	Z-Diode

Mechanical data | Material data

Material housing	Plastic
Color housing	black

Mechanical data | Mounting data

Mounting method

inserted, screwed

Environmental characteristics | Climatic

Operating temperature min.	-25 °C
Operating temperature max.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Conformity

Product standard

DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker)

Datasheet Cáp 2.5m có đầu nối M12 male A-code & van form BI của Murrelektronik MSUD 7000-40961-6360250
