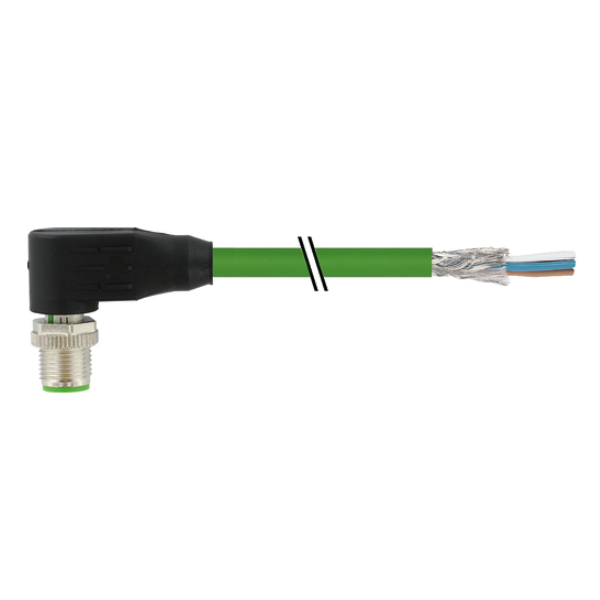

Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân 7000-14561-7961000 - HEADER

Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân

Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân 7000-14561-7961000

– PUR 1x4xAWG22 shielded gn UL/CSA+drag ch. 10m
– Đầu nối M12 đực (90°) D-code 4 chân
– Inserted, screwed
– IP67, IP66K, IP65

Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân 7000-14561-7961000: là loại cáp truyền thông ethernet công nghiệp, có đầu nối M12 đực (90°) D-code 4 chân

– PUR 1x4xAWG22 shielded gn UL/CSA+drag ch. 10m
– Có sẵn dây cáp dài 10m, có khả năng chống hóa chất và dầu

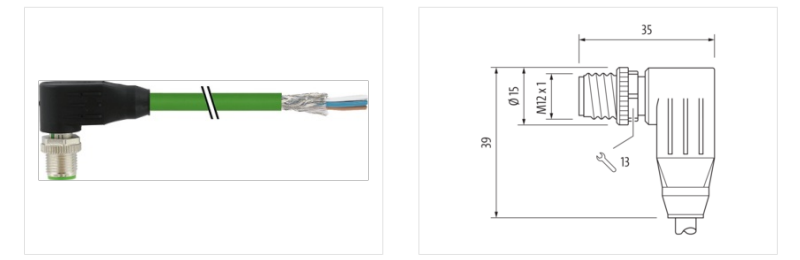

Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân 7000-14561-7961000 - DETAIL 1

Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân 7000-14561-7961000 - DETAIL 2

– Sản phẩm có lớp chống nhiễu, phù hợp sử dụng trong môi trường công nghiệp yêu cầu độ ổn định và độ bền cao

Sản phẩm khác

Thông số kỹ thuật – Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân 7000-14561-7961000

Header
Cable length 10,00 m
Side 1
Family construction form M12
No. of poles 4
Coding D
Gender male
Mounting method inserted, screwed
Threaded hole M12 x 1
Tightening torque 0.6 Nm
Width across flats SW13
Cable outlet angled
Material PUR
Material contact Copper alloy
Coating contact gold plated
Degree of protection (EN IEC 60529) IP67, IP66K, IP65
Side 2
Family construction form Free cable end
Stripping length (jacket) 20 mm
Electrical data | Supply
Operating voltage DC max. 60 V
Current operating per contact max. 1.5 A
Industrial Communication
Data transmission rate max. 100 Mbit/s
Transfer parameters CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1)
Industrial communication | Ethernet functionality
duplex Full duplex
Installation | Connection
Mounting set M12 x 1
Device protection | Electrical
Additional condition protection degree inserted, screwed
Pollution Degree 3
Rated surge voltage 1.5 kV
Material group (IEC 60664-1) I
Mechanical data
Contour for corrugated hose without
Mechanical data | Material data
Material screw connection Zinc die-casting
Coating of fitting Nickeled
Mechanical data | Mounting data
Mounting method inserted, screwed, Shaking protection
Environmental characteristics | Climatic
Operating temperature min. -30 °C
Operating temperature max. 85 °C
Additional condition temperature range depending on cable quality
Important installation notes
Note on bending radius Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Conformity
Product standard EN IEC 61076-2-101 (M12)

Datasheet Cáp 10m bọc chống nhiễu có đầu nối M12 male 90° D-code 4 chân 7000-14561-7961000
