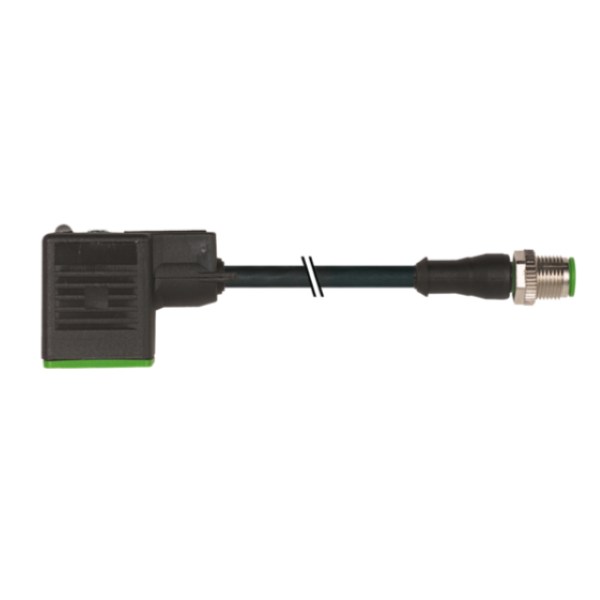

Cáp 1.5m có đầu nối M12 male A-code & van form CI của Murrelektronik MSUD 7000-41041-6360150
– Bộ chuyển đổi giữa M12 và đầu nối van MSUD Form CI (9.4 mm), có sẵn cáp dài 1.5m
– ĐIện áp: 24 V AC ±20% / DC ±25%
– Có LED (vàng) báo trạng thái
– Chống xung áp
– IP67
Cáp 1.5m có đầu nối M12 male A-code & van form CI của Murrelektronik MSUD 7000-41041-6360150 là cáp kết nối chuyển đổi giữa M12 (đực, A-code,3 chân, thẳng) và đầu nối van điện từ MSUD Form CI (9.4 mm), có sẵn cáp dài 1.5m
(PUR 3×0.75 bk UL/CSA+drag ch. 1.5m)
Phù hợp cho drag chain

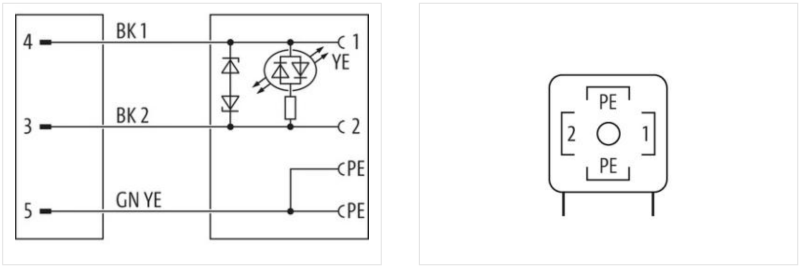

Có đèn LED (vàng) báo trạng thái, có mạch chống xung áp
Vỏ nhựa có khả năng chống hóa chất và dầu tốt
Thông số kỹ thuật – Cáp 1.5m có đầu nối M12 male A-code & van form CI của Murrelektronik MSUD 7000-41041-6360150
| Cable length | 1,5 m |

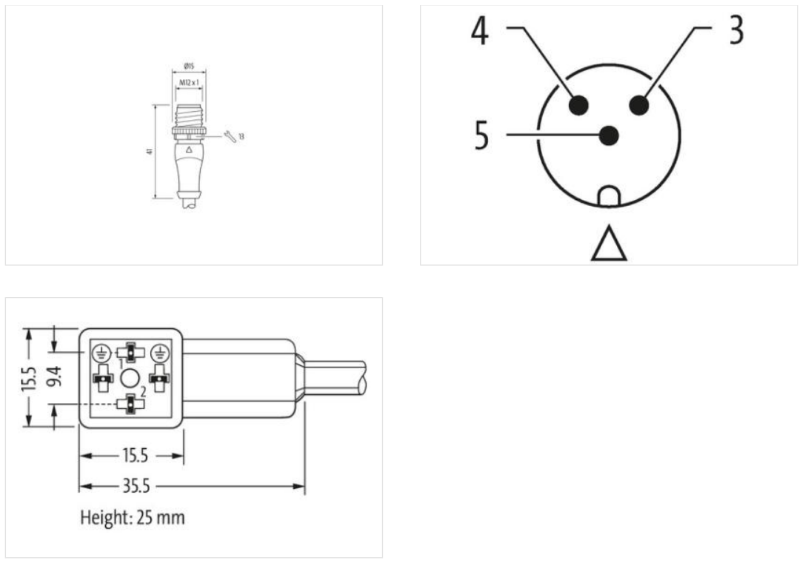

Side 1
| Tightening torque | 0,4 Nm |
| Family construction form | MSUD CI |
| Thread | M3 |
| No. of poles | 4 |
| Degree of protection (EN IEC 60529) | IP67 |
Side 2
| Tightening torque | 0,6 Nm |
| Family construction form | M12 |
| Thread | M12 x 1 |
| suitable for corrugated tube (internal Ø) | 10 mm |
| Coding | A |
| No. of poles | 3 |
| Width across flats | SW13 |
| Degree of protection (EN IEC 60529) | IP67 |
Electrical data
| Drop-out delay time max. | 20 ms |
Electrical data | Supply
| Operating voltage AC | 24 V |
| Operating voltage AC min. | 19,2 V |
| Operating voltage AC max. | 28,8 V |
| Operating voltage DC | 24 V |
| Operating voltage DC min. | 18 V |
| Operating voltage DC max. | 30 V |
| Cut-off peak voltage max. | 55 V |
| Current operating per contact max. | 4 A |
Diagnostics
| Status indication LED | yellow |
Device protection | Electrical
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 3 |
| Rated surge voltage | 0,8 kV |
Mechanical data | Material data
| Material housing | Plastic |
| Color housing | black |
Mechanical data | Mounting data
| Mounting method | inserted, screwed |
Environmental characteristics | Climatic
| Operating temperature min. | -25 °C |
| Operating temperature max. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Conformity
| Product standard | DIN EN 61076-2-101 (M12); DIN EN 175301-803 (Ventilstecker) |
