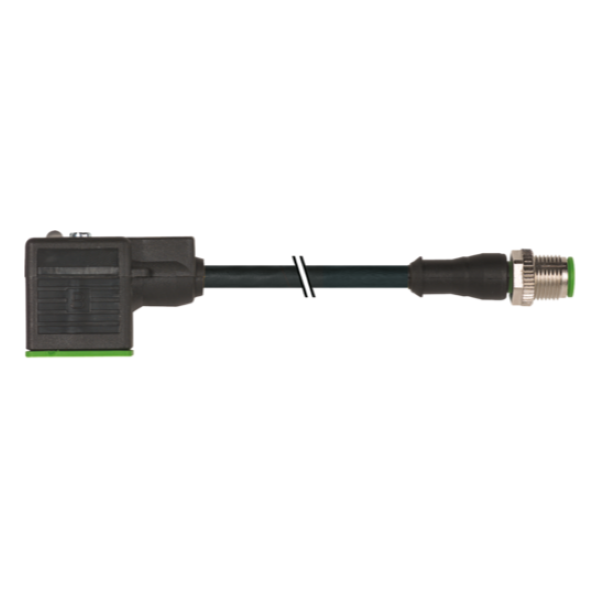

Cáp 1.5m có đầu nối M12 male A-code & đầu nối van form A MSUD của Murrelektronik 7000-40881-6260150
– Bộ chuyển đổi giữa M12 và đầu nối van MSUD Form A-18mm, có sẵn cáp dài 1.5m
– ĐIện áp: 24 V AC ±20% / DC ±25%
– Có LED (vàng) báo trạng thái
– Chống xung áp
– IP67
Cáp 1.5m có đầu nối M12 male A-code & đầu nối van form A MSUD của Murrelektronik 7000-40881-6260150 là cáp kết nối chuyển đổi giữa M12 (đực, A-code,3 chân, thẳng) và đầu nối van điện từ MSUD Form A (18 mm), có sẵn cáp dài 1.5m
PUR 3×0.75 bk UL/CSA 1.5m

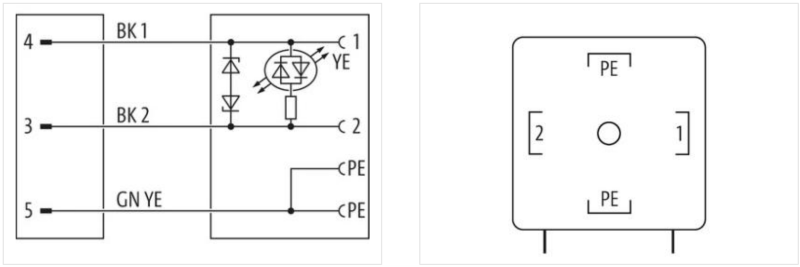

Có đèn LED (vàng) báo trạng thái, có mạch chống xung áp
Vỏ nhựa có khả năng chống hóa chất và dầu tốt

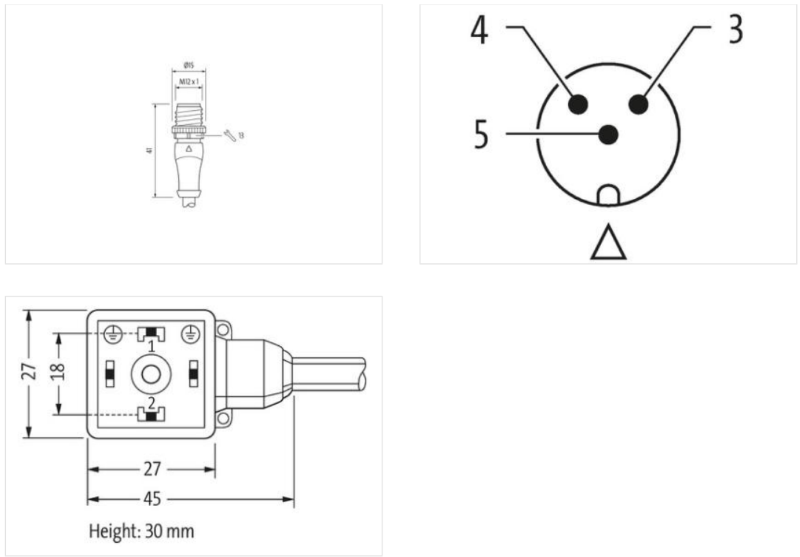

Thông số kỹ thuật – Cáp 1.5m có đầu nối M12 male A-code & đầu nối van form A MSUD của Murrelektronik 7000-40881-6260150
| Cable length | 1,5 m |
Side 1
| Tightening torque | 0,6 Nm |
| Mounting method | inserted, screwed |
| Family construction form | M12 |
| Thread | M12 x 1 |
| suitable for corrugated tube (internal Ø) | 10 mm |
| Coding | A |
| Material | PUR |
| No. of poles | 3 |
| Width across flats | SW13 |
| Degree of protection (EN IEC 60529) | IP67 |
Side 2
| Tightening torque | 0,4 Nm |
| Family construction form | MSUD A |
| Thread | M3 |
| Material | PBT |
| No. of poles | 4 |
| Degree of protection (EN IEC 60529) | IP67 |
Electrical data
| Drop-out delay time max. | 20 ms |
Electrical data | Supply
| Operating voltage AC | 24 V |
| Operating voltage AC min. | 19,2 V |
| Operating voltage AC max. | 28,8 V |
| Operating voltage DC | 24 V |
| Operating voltage DC min. | 18 V |
| Operating voltage DC max. | 30 V |
| Cut-off peak voltage max. | 55 V |
| Current operating per contact max. | 4 A |
| Current consumption max. | 15 mA |
Diagnostics
| Status indication LED | yellow |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP67 |
| Additional condition protection degree | inserted, screwed |
| Pollution Degree | 3 |
| Rated surge voltage | 0,8 kV |
| Material group (IEC 60664-1) | I |
| Additional suppressor | Z-Diode |
Mechanical data | Material data
| Material housing | Plastic |
| Color housing | black |
| Coating locking | Nickeled |
| Material gasket | PUR |
| Locking material | Zinc die-casting |
Mechanical data | Mounting data
| Mounting method | inserted, screwed |
Environmental characteristics | Climatic
| Operating temperature min. | -25 °C |
| Operating temperature max. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Conformity
| Product standard | DIN EN 61076-2-101 (M12), DIN EN 175301-803 |
