Cáp 1.5m chuyển đổi M12 male 90° A-code - van điện từ form A

Cáp 1.5m chuyển đổi M12 male 90° A-code – van điện từ form A

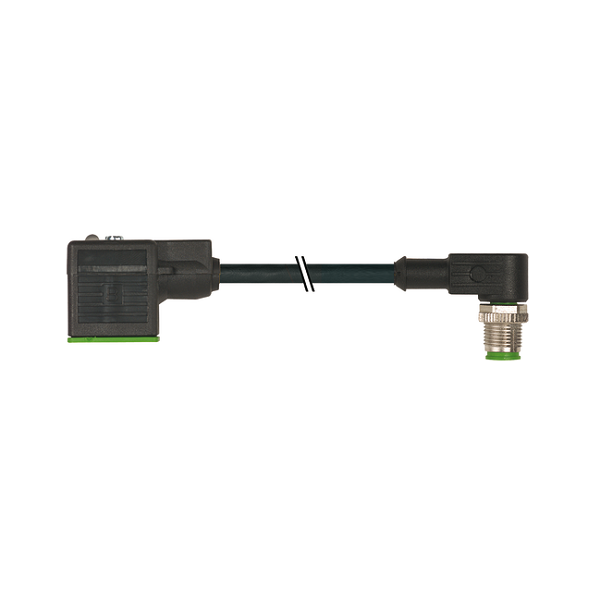

Cáp 1.5m chuyển đổi M12 male 90° A-code – van điện từ form A 7000-40901-6360150

– Bộ chuyển đổi giữa M12 và đầu nối van MSUD Form A (18 mm), có sẵn cáp dài 1.5m
– ĐIện áp: 24 V AC ±20% / DC ±25%
– Có LED (vàng) báo trạng thái
– Chống xung áp
– IP67

Cáp 1.5m chuyển đổi M12 male 90° A-code – van điện từ form A 7000-40901-6360150: là cáp kết nối chuyển đổi đầu nối giữa M12 (đực, A-code, 3 chân, 90°) và đầu nối van điện từ MSUD Form A (18 mm), có sẵn cáp dài 1.5m

(PUR 3×0.75 bk UL/CSA+drag ch. 1.5m)
– Cáp dùng được trong xích kéo, chịu uốn và chuyển động linh hoạt.
– Có đèn LED (vàng) báo trạng thái, có mạch chống xung áp

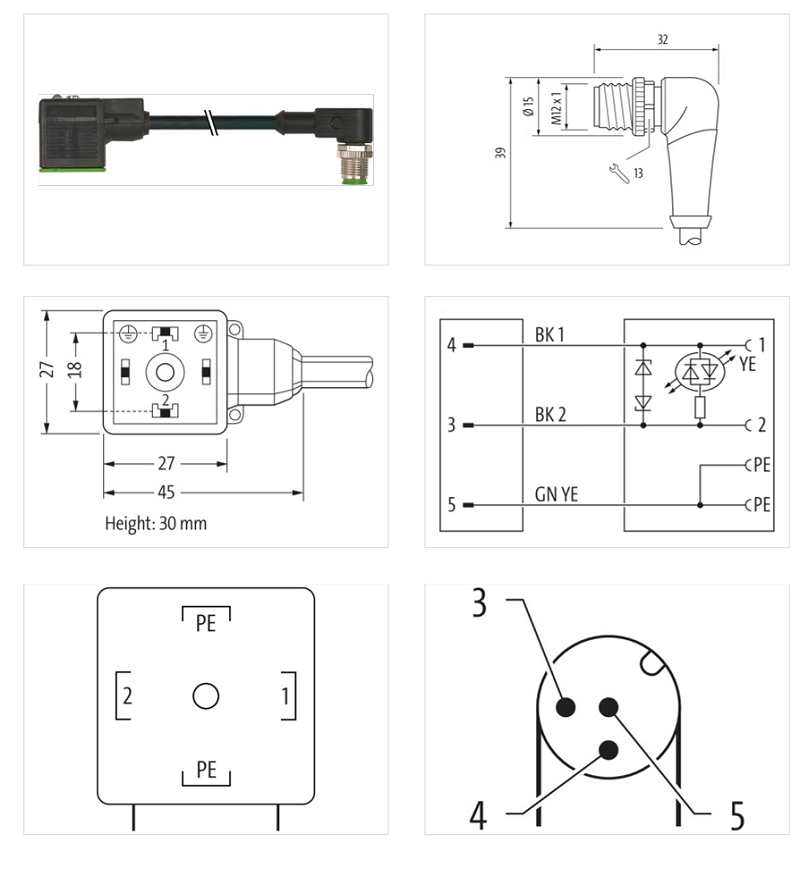

Cáp 1.5m chuyển đổi M12 male 90° A-code - van điện từ form A 7000-40901-6360150 - DETAIL

– Vỏ nhựa có khả năng chống hóa chất và dầu tốt

Sản phẩm tương tự

Thông số kỹ thuật – Cáp 1.5m chuyển đổi M12 male 90° A-code – van điện từ form A 7000-40901-6360150

Header

Material short text	MSKL3-C-W636_1.5
Cable length	1,50 m

Side 1

Family construction form	Valve connector form A
Threaded hole	M12 x 1
Tightening torque	0,6 Nm
Material	PUR
Degree of protection (EN IEC 60529)	IP67

Side 2

Family construction form	M12
Threaded hole	M3x31
Tightening torque	0,4 Nm
Width across flats	SW13
suitable for corrugated tube (internal Ø)	10 mm
Material	PBT
Degree of protection (EN IEC 60529)	IP67

Electrical data

Drop-out delay time max.	20 ms

Electrical data | Supply

Operating voltage AC	24 V
Operating voltage AC min.	19,2 V
Operating voltage AC max.	28,8 V
Operating voltage DC	24 V
Operating voltage DC min.	18 V
Operating voltage DC max.	30 V
Current operating per contact max.	4 A
Cut-off peak voltage max.	55 V
Current consumption max.	15 mA

Diagnostics

Status indication LED	yellow

Device protection | Electrical

Additional condition protection degree	inserted, screwed
Pollution Degree	3
Additional suppressor	Diode, Z-Diode
Rated surge voltage	0,8 kV
Material group (IEC 60664-1)	I

Mechanical data | Material data

Material housing	Plastic
Color housing	black
Locking material	Zinc die-casting
Coating locking	Nickeled
Material gasket	PUR

Mechanical data | Mounting data

Mounting method	inserted, screwed

Environmental characteristics | Climatic

Operating temperature min.	-25 °C
Operating temperature max.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.
Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
