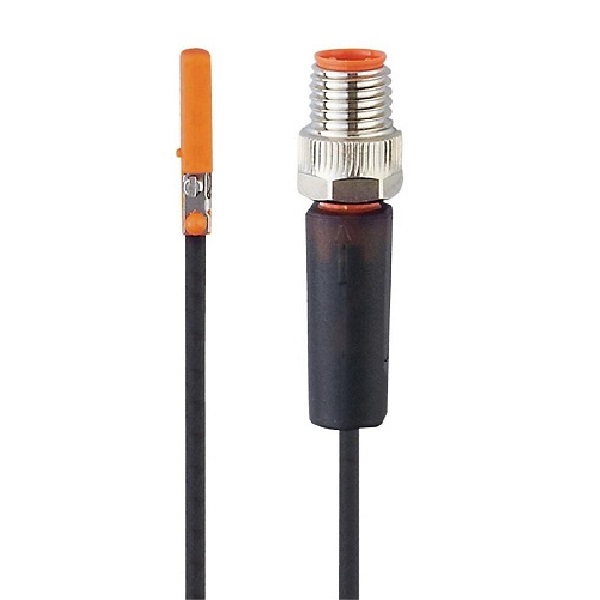

Cảm biến xi lanh IFM MK5331 - header

Cảm biến xi lanh IFM MK5331 (Cylinder sensor C-slot MK5331)

Cảm biến xi lanh IFM MK5331 (Cylinder sensor C-slot MK5331)

– Tín hiệu đầu ra: tín hiệu chuyển mạch PNP
– Điện áp: 10…30 V DC
– Kích thước: 17.5 x 2.8 x 7.7 mm
– Vật liệu vỏ bọc: PA; ốc cố định: thép không gỉ
– IP65; IP67

Cảm biến xi lanh IFM MK5331(Cylinder sensor C-slot MK5331) là một loại cảm biến được sử dụng để phát hiện vị trí của piston trong xi lanh khí nén, nó được gắn trực tiếp lên thân xi lanh để phát hiện sự dịch chuyển của piston mà không cần tiếp xúc trực tiếp với nó

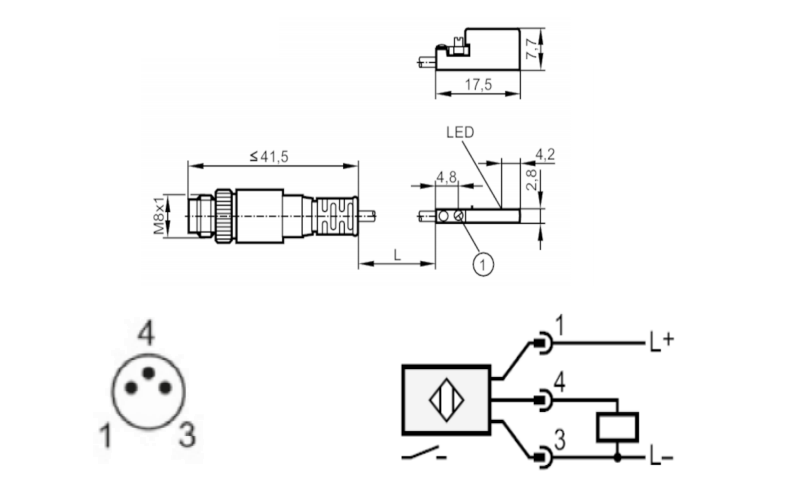

Cảm biến xi lanh IFM MK5331 - detail

– Phát hiện vị trí chính xác nhờ độ trễ rất nhỏ
– Vật cố tự khoá để lắp nhanh và điều chỉnh dễ dàng
– Tín hiệu đầu ra: tín hiệu chuyển mạch PNP
– Điện áp: 10…30 V DC
– Kích thước: 17.5 x 2.8 x 7.7 mm
– Vỏ bọc: PA; Kẹp chặt: thép không gỉ
– IP65; IP67

Thông số kỹ thuật – Cảm biến xi lanh IFM MK5331 (Cylinder sensor C-slot MK5331)

Product characteristics

Electrical design PNP
Output function normally open
Dimensions[mm] 17.5 x 2.8 x 7.7

Electrical data

Operating voltage[V] 10…30 DC
Current consumption[mA] < 10
Protection class III
Reverse polarity protection yes
Max. power-on delay time[ms] 30

Outputs

Electrical design PNP
Output function normally open
Max. voltage drop switching output DC[V] 2.5
Permanent current rating of switching output DC[mA] 100
Switching frequency DC[Hz] 5000
Short-circuit protection yes
Type of short-circuit protection pulsed
Overload protection yes

Detection zone

Response sensitivity[mT] 2
Travel speed[m/s] > 10

Accuracy / deviations

Hysteresis[mm] 1
Repeatability[mm] < 0.2

Operating conditions

Ambient temperature[°C] -25…85
Protection IP 65; IP 67

Tests / approvals

EMC
EN 61000-4-2 ESD – CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 10 V
EN 55011 class B


MTTF[years] 2064
UL approval
Ta -25…75 °C
Enclosure type Type 1
power supply Limited Voltage/Current
UL Approval no. C008
File number UL E174191



Mechanical data

Weight[g] 12.2
Mounting non-flush mountable
Cylinder type C-slot cylinders
Dimensions[mm] 17.5 x 2.8 x 7.7
Materials housing: PA; fastening clamp: stainless steel
Tightening torque[Nm] < 0.24

Displays / operating elements

Display
switching status 1 x LED, yellow



Remarks

Pack quantity 1 pcs.

Electrical connection – plug

Connection Cable: 0.3 m, PUR
Connection Connector: 1 x M8; coding: A; Locking: knurled nut, rotatable

Datasheet Cảm biến xi lanh IFM MK5331 (Cylinder sensor C-slot MK5331)
