Cảm biến tiệm cận IFM IGT206

Cảm biến tiệm cận IFM IGT206

– Phạm vi hoạt động 8 mm. Flush
– Điện áp hoạt động 10…36 VDC
– 3 dây. Ngõ ra PNP, NO
– Cáp PVC dài 6 m

Cảm biến tiệm cận IFM IGT206

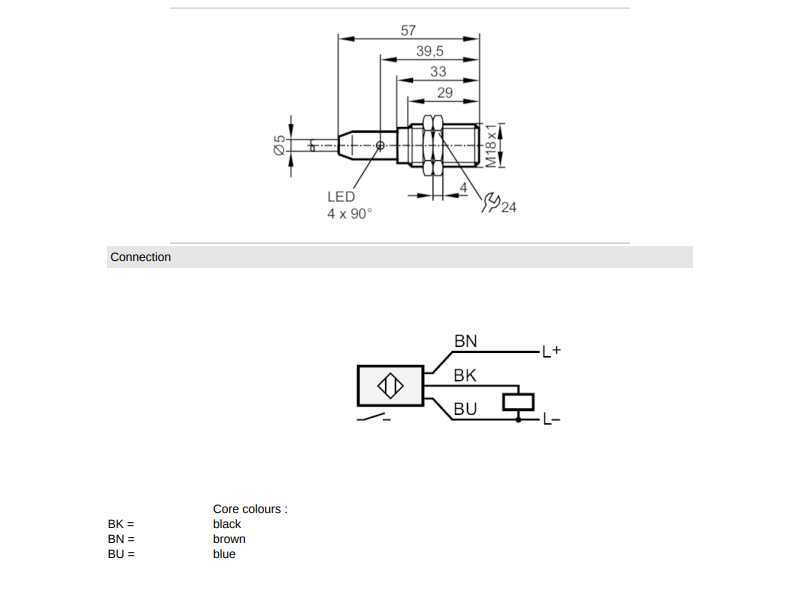

Cảm biến tiệm cận IFM IGT206 - detail

– Điện áp làm việc: 10…36 VDC
– 3 dây. Ngõ ra PNP, NO
– Vật liệu: thép không gỉ (316L/1.4404); mặt cảm biến: PEEK
– 4 x 90° LED màu vàng hiển thị trạng thái chuyển đổi
– Nhiệt độ môi trường: 0… 100 °C

Thông số kỹ thuật – Cảm biến tiệm cận IFM IGT206

Product characteristics

Electrical design	PNP
Output function	normally open
Sensing range[mm]	8
Housing	threaded type
Dimensions[mm]	M18 x 1 / L = 57

Application

Special feature	Increased sensing range
Application	regular cleaning processes

Electrical data

Operating voltage[V]	10…36 DC
Current consumption[mA]	< 10
Protection class	II
Reverse polarity protection	yes

Outputs

Electrical design	PNP
Output function	normally open
Max. voltage drop switching output DC[V]	2.5
Permanent current rating of switching output DC[mA]	100
Switching frequency DC[Hz]	600
Short-circuit protection	yes
Type of short-circuit protection	pulsed
Overload protection	yes

Detection zone

Sensing range[mm]	8
Operating distance[mm]	0…6.48
Increased sensing range	yes

Accuracy / deviations

Correction factor	steel: 1 / stainless steel: 0.7 / brass: 0.4 / aluminium: 0.4 / copper: 0.3
Hysteresis[% of Sr]	1…20

Operating conditions

Ambient temperature[°C]	0…100
Protection	IP 68; IP 69K; (“COP”)

Tests / approvals

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 HF conducted	10 V
EN 55011	class B

MTTF[years]

1727

UL approval

Ta	0…40 °C
Enclosure type	Type 1
power supply	Limited Voltage/Current
File number UL	E174191

Mechanical data

Weight[g]	270.5
Housing	threaded type
Mounting	flush mountable
Dimensions[mm]	M18 x 1 / L = 57
Thread designation	M18 x 1
Materials	stainless steel (316L/1.4404); sensing face: PEEK

Displays / operating elements

Display

switching status

4 x 90° LED, yellow

Accessories

Items supplied

lock nuts: 2

Remarks

Pack quantity

1 pcs.

Electrical connection

Connection

Cable: 6 m, PVC; 3 x 0.34 mm²

Datasheet Cảm biến tiệm cận IFM IGT206
