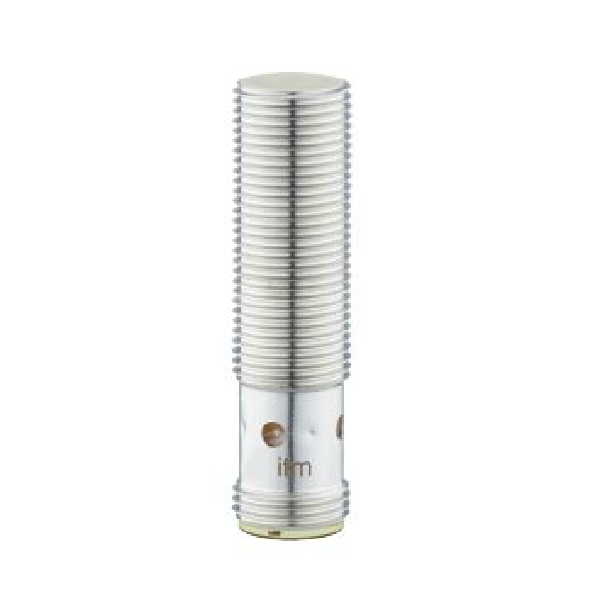

Cảm biến tiệm cận IFM IFT203 - header

Cảm biến tiệm cận IFM IFT203

Cảm biến tiệm cận IFM IFT203

– Phạm vi hoạt động:4 mm. Flush
– Điện áp hoạt động: 10..30 V DC
– 3 dây. Ngõ ra PNP, NO
– Đầu nối M12, coding: A
– 4 đèn LED màu vàng hiện thị trạng thái

Cảm biến tiệm cận IFM IFT203

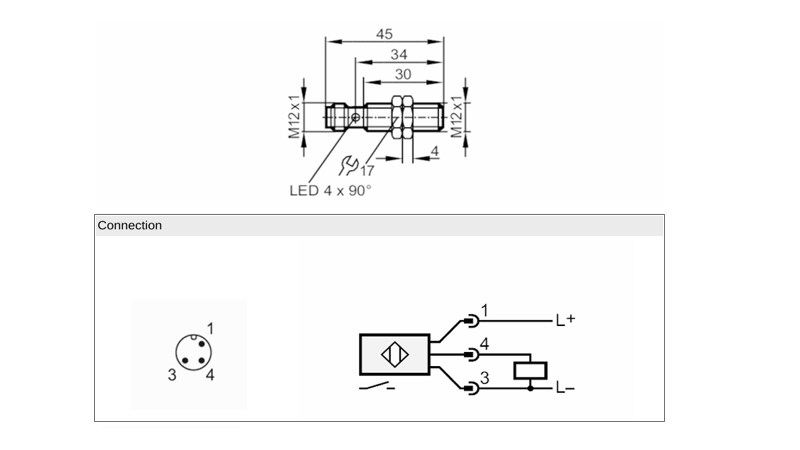

Cảm biến tiệm cận IFM IFT203 - detail

  • Điện áp hoạt động: 10..30 VDC
  • 3 dây. Ngõ ra PNP, NO
  • Phạm vi hoạt động:4 mm. Flush
  • Đầu nối M12, coding: A
  • Vật liệu:
    • vỏ ngoài: thép không gỉ (316L/1.4404);
    • bề mặt cảm biến: PEEK tự nhiên;
    • cửa sổ LED: PEI;
    • đai ốc khóa: thép không gỉ (316L/1.4404)
  • 4 đèn LED màu vàng hiển thị trạng thái
  • Nhiệt độ môi trường: 0..100 °C

Thông số kỹ thuật – Cảm biến tiệm cận IFM IFT203

Product characteristics

  • Electrical design:PNP
  • Output function:normally open
  • Sensing range[mm]:4
  • Housing:threaded type
  • Dimensions[mm]:M12 x 1 / L = 45

Application

  • Special feature:Gold-plated contacts; Increased sensing range
  • Application:regular cleaning processes

Electrical data

  • Operating voltage[V]:10…30 DC
  • Current consumption[mA]:< 10
  • Protection class:II
  • Reverse polarity protection:yes

Outputs

  • Electrical design:PNP
  • Output function:normally open
  • voltage drop switching output DC[V]:2.5
  • Permanent current rating of switching output DC[mA]:100
  • Switching frequency DC[Hz]:800
  • Short-circuit protection:yes
  • Type of short-circuit protection:pulsed
  • Overload protection:yes

Detection zone

  • Sensing range[mm]:4
  • Real sensing range Sr[mm]:4 ± 10 %
  • Operating distance[mm]:0…3.24
  • Increased sensing range:yes

Accuracy / deviations

  • Correction factor:steel: 1 / stainless steel: 0.7 / brass: 0.5 / aluminium: 0.4 / copper: 0.3
  • Hysteresis[% of Sr]:1…20
  • Switch point drift[% of Sr]:-10…10

Operating conditions

  • Ambient temperature[°C] :0…100
  • Protection:IP 68; IP 69K; (“COP”)

Tests / approvals

EMC

  • EN 61000-4-2 ESD:4 kV CD / 8 kV AD
  • EN 61000-4-3 HF radiated:10 V/m
  • EN 61000-4-4 Burst:2 kV
  • EN 61000-4-6 HF conducted:10 V
  • EN 55011:class B

MTTF[years]:1134

UL approval

  • Ta:0…40 °C
  • Enclosure type:Type 1
  • power supply Limited:Voltage/Current
  • UL Approval no.:A001
  • File number UL:E174191

Mechanical data

  • Weight[g]:27
  • Housing:threaded type
  • Mounting:flush mountable
  • Dimensions[mm]:M12 x 1 / L = 45
  • Thread designation:M12 x 1
  • Materials:housing: stainless steel (316L/1.4404); sensing face: PEEK natural; LED window: PEI; lock nuts: stainless steel (316L/1.4404)
  • Tightening torque[Nm]:15

Displays / operating elements

  • Display:switching status:4 x LED, yellow

Accessories

  • Items supplied:lock nuts: 2

Remarks

  • Pack quantity:1 pcs.

Electrical connection – plug

  • Connection Connector:1 x M12; coding: A; Contacts: gold-plated

Datasheet Cảm biến tiệm cận IFM IFT203
