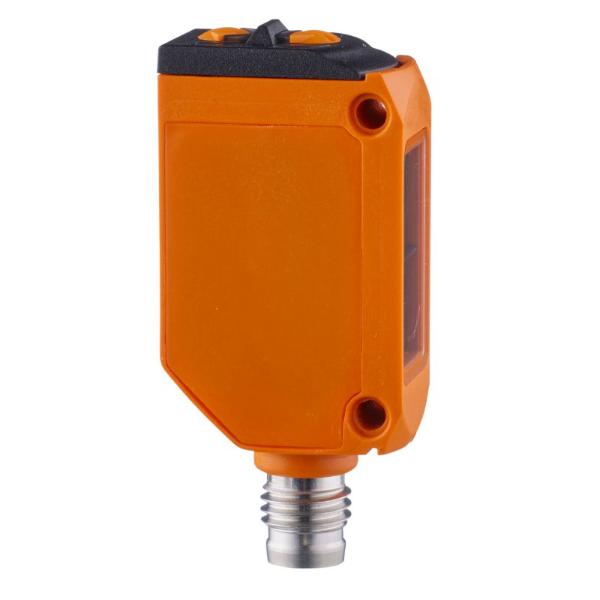

Cảm biến quang IFM O6P203
– Phạm vi liên quan đến phản xạ lăng kính: 0,03…5 m
– Điện áp hoạt động 10…30 VDC
– 3 wire. Ngõ ra PNP
– Đầu nối M8; coding: A
Cảm biến quang IFM O6P203
– Phạm vi liên quan đến phản xạ lăng kính: 0,03…5 m
– Điện áp làm việc: 10…30 VDC
– 2 wire; 3 wire. Ngõ ra PNP/NPN, NO
– Đầu nối M8; coding: A
– Vật liệu vỏ: ABS; PPSU
– 1 X LED màu vàng hiển thị trạng thái chuyển đổi: 1 x LED màu xanh lá hiển thị hoạt động
– Nhiệt độ môi trường: -25…60 °C
Thông số kỹ thuật – Cảm biến quang IFM O6P203
Product characteristics
| Type of light | red light |
| Housing | rectangular |
Application
| Special feature | polarisation filter |
| Function principle | Retro-reflective sensor |
Electrical data
| Operating voltage[V] | 10…30 DC |
| Current consumption[mA] | 12; ((24 V)) |
| Protection class | III |
| Reverse polarity protection | yes |
| Type of light | red light |
| Wave length[nm] | 633 |
Outputs
| Electrical design | PNP |
| Output function | light-on/dark-on mode; (selectable) |
| Max. voltage drop switching output DC[V] | 2.5 |
| Permanent current rating of switching output DC[mA] | 100 |
| Switching frequency DC[Hz] | 1000 |
| Short-circuit protection | yes |
| Type of short-circuit protection | pulsed |
Detection zone
| Range referred to prismatic reflector[m] | 0.05…5; (Prismatic reflector Ø 80 E20005) |
| Range adjustable | yes |
| Max. light spot diameter[mm] | 150 |
| Light spot dimensions refer to | at maximum range |
| Polarisation filter available | yes |
Operating conditions
| Ambient temperature[°C] | -25…60 |
| Storage temperature[°C] | -40…70 |
| Max. relative air humidity[%] | 50; (70° C) |
| Protection | IP 65; IP 67 |
Tests / approvals
| EMC |
|
||
| MTTF[years] | 683 | ||
| UL approval |
|
Mechanical data
| Weight[g] | 18.4 | |
| Housing | rectangular | |
| Dimensions[mm] | 46 x 13 x 21 | |
| Materials | housing: ABS; PPSU | |
| Lens material |
|
|
| Lens alignment | side lens | |
| Sealing material | EPDM | |
| Tightening torque[Nm] | 0.5 |
Displays / operating elements
| Display |
|
Remarks
| Remarks |
|
|
| Pack quantity | 1 pcs. |
Electrical connection
| Connection | Connector: 1 x M8; coding: A; Locking: brass, coated; Sealing: EPDM |
