Cảm biến phản xạ khuếch tán triệt nền YW24PA3

Cảm biến phản xạ khuếch tán triệt nền YW24PA3 của Wenglor

– Khoảng cách chỉnh định: 35 … 150mm
– Nguồn cấp 24 VDC
– Ánh sáng đỏ (laser), bước sóng 655nm
– Tần số quét: 1300Hz
– Ngõ ra PNP NO/NC, 200mA
– Connection: M12 × 1; 4-pin
– IP67

Cảm biến phản xạ khuếch tán triệt nền YW24PA3 của Wenglor

– Khoảng cách chỉnh định: 35 … 150mm
– Nguồn cấp 24 VDC
– Ánh sáng đỏ (laser), bước sóng 655nm
– Tần số quét: 1300Hz
– Ngõ ra PNP NO/NC, 200mA

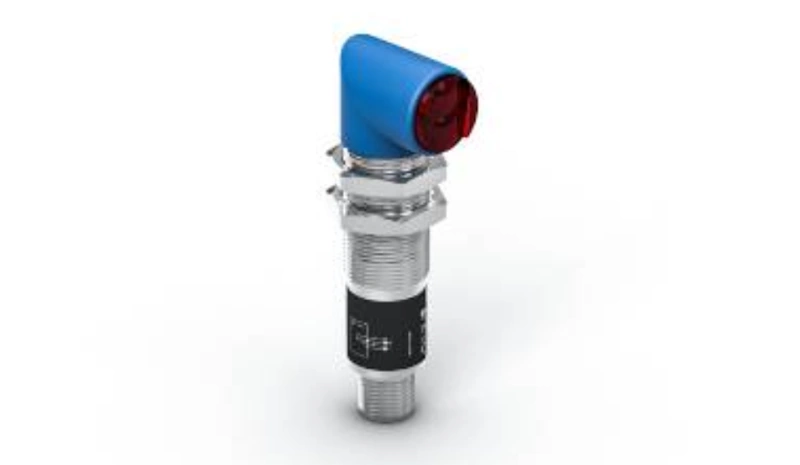

Cảm biến phản xạ khuếch tán triệt nền YW24PA3 - giao diện

– Connection: M12 × 1; 4-pin
– IP67

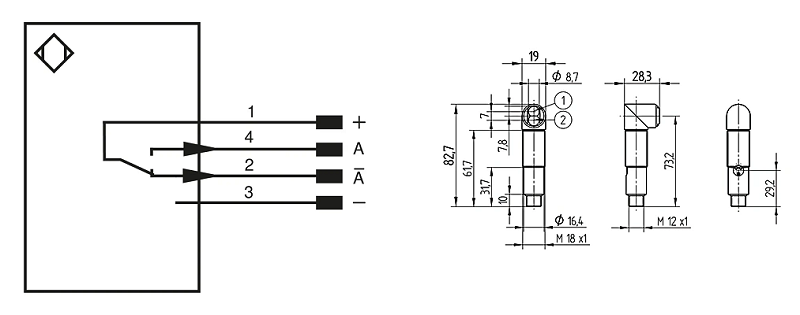

Cảm biến phản xạ khuếch tán triệt nền YW24PA3 - detail

Sản phẩm tương tự

Thông số kỹ thuật – Cảm biến phản xạ khuếch tán triệt nền YW24PA3

Optical Data
Range	150mm
Setting Range	35 … 150mm
Switching Hysteresis	< 5%
Light Source	Laser (red)
Wavelength	655nm
Service Life (T = +25 °C)	100,000h
Laser Class (EN 60825-1)	2
Max. Ambient Light	10,000Lux
Light Spot Diameter	see Table 1

Electrical Data
Supply Voltage	10 … 30V DC
Current Consumption (Ub = 24 V)	< 25mA
Switching Frequency	1,300Hz
Response Time	385µs
Temperature Drift	< 5%
Temperature Range	-25 … 60°C
Switching Output Voltage Drop	< 2.5V
PNP Switching Output/Switching Current	200mA
Short Circuit Protection	yes
Reverse Polarity Protection	yes
Overload Protection	yes
Protection Class	III
FDA Accession Number	0820356-001

Mechanical Data
Setting Method	Potentiometer
Housing Material	Stainless steel, V2A (1.4305 / 303) Plastic, PBT
Full Encapsulation	yes
Degree of Protection	IP67
Connection	M12 × 1; 4-pin
Weight	40g

General Data
Scope of delivery	1 × initial start-up instructions 1 × laser warning sign 1 × MUTTER-M18-E003 hex nut 1 × sensor

Output
PNP NC, PNP NO	yes

Adjustable parameters
Circuit	NC NC+NO NO

Datasheet – Cảm biến phản xạ khuếch tán triệt nền YW24PA3
