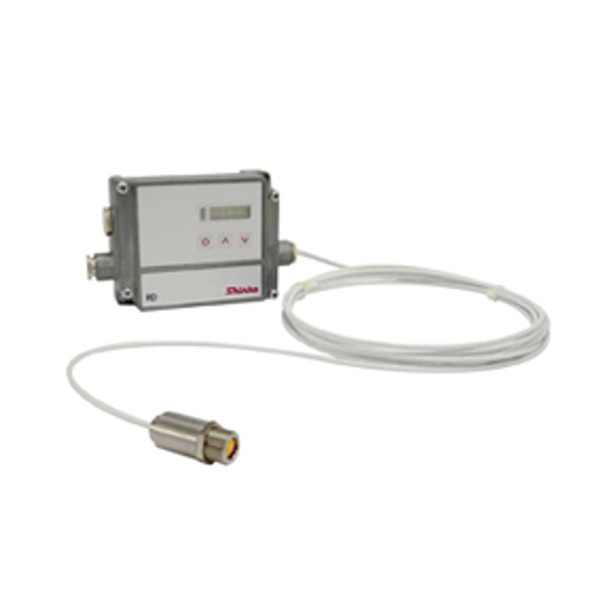

Cảm biến hồng ngoại - HEADER

Cảm biến hồng ngoại RD-622-LM

Cảm biến hồng ngoại RD-622-LM

– Dùng để đo nhiệt độ bề mặt kim loại sáng bóng, kim loại đã qua xử lý, vật liệu gốm sứ, v.v.
– Cũng có thể đo qua kính thông thường và kính chịu nhiệt.
– Dễ dàng sử dụng ở bất cứ đâu.
– Kích thước W x H x D(mm): 89 x 70 x 30
– Tiêu chuẩn chống nước/Chống bụi: IP65
– Khoảng đo: 22:1

Cảm biến hồng ngoại RD-622-LM: là cảm biến nhiệt độ hồng ngoại công nghiệp dùng đo nhiệt độ bề mặt vật liệu mà không cần tiếp xúc, với khoảng đo lên đến 400 °C

– Dùng để đo nhiệt độ bề mặt kim loại sáng bóng, kim loại đã qua xử lý, vật liệu gốm sứ, v.v.
– Cũng có thể đo qua kính thông thường và kính chịu nhiệt.

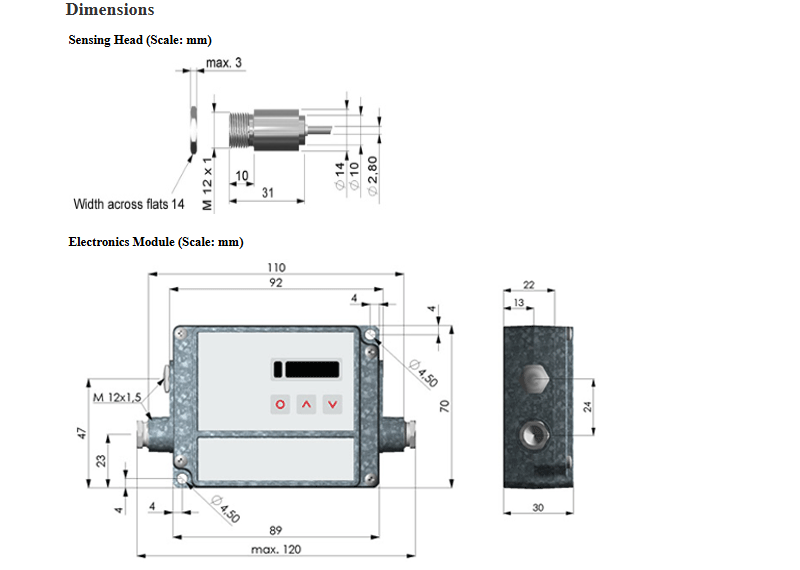

– Dễ dàng sử dụng ở bất cứ đâu.Cảm biến hồng ngoại - DETAIL 1
– Kích thước W x H x D(mm): 89 x 70 x 30
– Tiêu chuẩn chống nước/Chống bụi: IP65
– Khoảng đo: 22:1

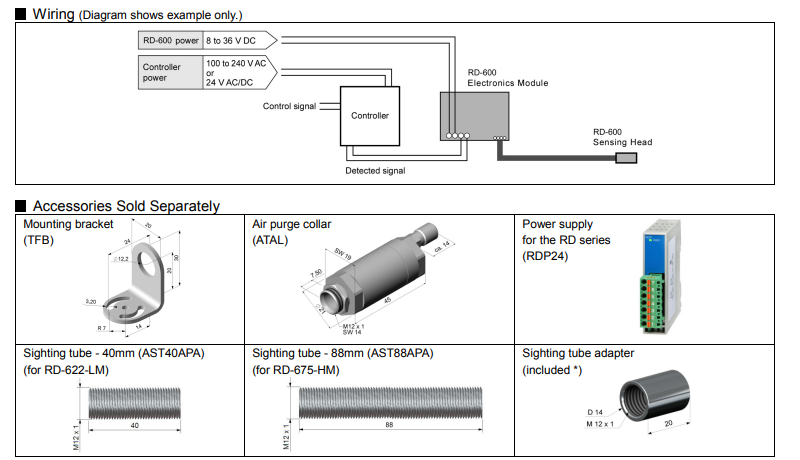

Cảm biến hồng ngoại - DETAIL 2



Sản phẩm khác

Thông số kỹ thuật – Cảm biến hồng ngoại

Spec



Rating

Temperature range RD-622-LM: 50 to 400  (*)
RD-675-HM: 150 to 1000  (*)
(*) Temperature of target temperature > Sensing head temp. + 25
Supply voltage 8 to 36 V DC, Max. 100 mA
General Structure
External dimensions Sensing head: 31 x 14 mm, M12 x 1
Electronics module: 89 x 70 x 30 mm (W x H x D)
Mounting Sensing head: Mounting bracket (sold separately)
Electronics module: Mounting by screws
Material Sensing head: Stainless steel
Electronics module: Die-cast zinc
Drip-proof/Dust-proof IP65
Cable length 3 m
Cable diameter 2.8 mm
Safety standards CE mark certified
Display
LCD display 5 digits
Backlight:
When normal: Green
When Low limit alarm is ON: Blue
When High limit alarm is ON: Red
When both Low limit alarm output and High limit alarm output are ON: Purple
Performance
System accuracy(*1) (0.3 % of reading + 2 ) (*2)
however, thermocouple output accuracy: 2.5  or 1 % of reading, whichever is greater
Spectral range 2.3 m
Field-of-view RD-622-LM: 22:1
RD-675-HM: 75:1
Repeatability(*1) (0.1 % of reading + 1 ) (*2)
Temperature coefficient(*3) 0.05 / or 0.05 %/, whichever is greater
Temperature resolution 0.1  (*2)
Response time 1 ms (90 % response) (*4)
Emissivity 0.100 to 1.100
Transmissivity 0.100 to 1.100
Signal processing Average, Peak Hold, Valley Hold

(*1) Ambient temperature 235
(*2) =1/Response time 1 sec
(*3) When ambient temperature (sensing head) is lower than 18  and higher than 28
(*4) Dynamic adaptation at low signal levels
Output

Analog output Selectable from 0 to 20 mA DC, 4 to 20 mA DC, 0 to 5 V DC, 0 to 10 V DC, thermocouple K, J

Direct current 0 to 20 mA DC, 4 to 20 mA DC
Load resistance: 500  or less
DC voltage 0 to 5 V DC, 0 to 10 V DC
Load resistance: 100 k or more
Thermocouple K, J
Output impedance: 20
Alarm output High limit alarm
Open collector output
Capacity: 24 V DC, Max. 50 mA
Attached Functions

Warm-up indication After the power is turned ON, the LCD display indicates [ .I.N.I.T ] for several seconds.
After that, the temperature of the target object will be indicated on the LCD display.
Backlight of the LCD display differs depending on the alarm status.
Backlight Color Switching If alarm is turned ON, backlight of the LCD display differs depending on the RD-600 status.

RD-600 Status Backlight
When normal Green
When Low limit alarm output is ON Blue
When High limit alarm output is ON Red (Open collector output ON)
When both Low limit alarm output and High limit alarm output are ON Purple
(High limit alarm output: Open collector output ON)
Error message When errors occur, an error message will appear.
(Backlight: Green)
