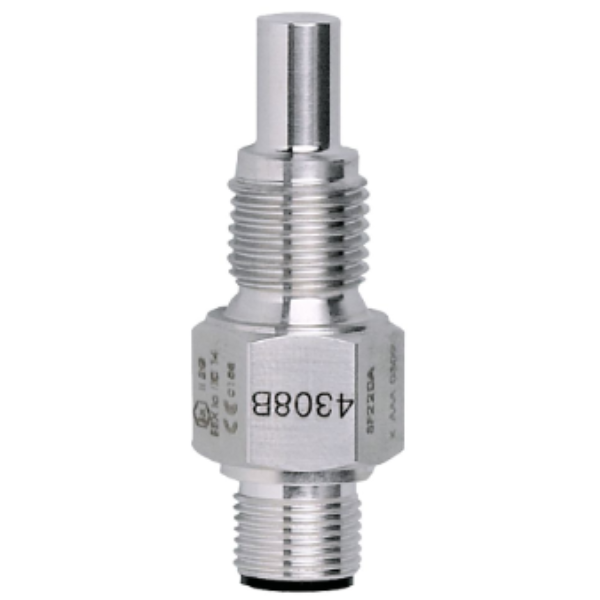

Cảm biến đo lưu lượng IFM SFR14ABB - header

Cảm biến đo lưu lượng IFM SFR14ABB

Cảm biến đo lưu lượng IFM SFR14ABB

– Kết nối Process: kết nối ren G 1/4 ren ngoài.
– Phạm vi làm việc:

  • Chất lỏng [cm/s]: 3 … 300
  • Chất khí [cm/s]: 200 … 2000

– IP67.
– Vật liệu: thép không gỉ 316L/1.4404.
– Connector: 1 x M12; coding: A; Chiều dài cáp max.: 100 m.

Cảm biến đo lưu lượng IFM SFR14ABB là một loại cảm biến lưu lượng được thiết kế để đo dòng chảy của chất lỏng hoặc khí trong hệ thống ống dẫn

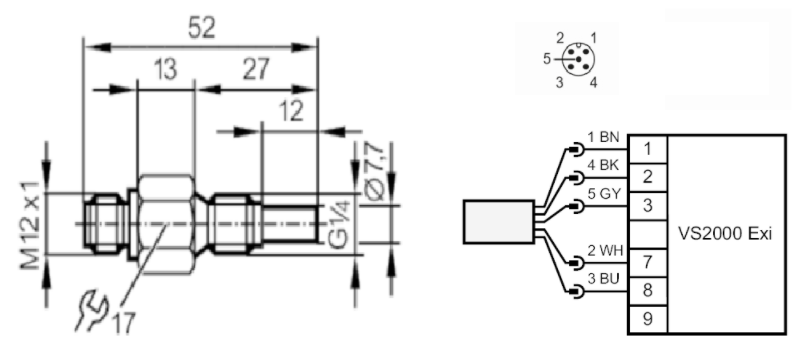

Cảm biến đo lưu lượng IFM SFR14ABB - detail

  • Dùng cho các ứng dụng trong khu vực nguy hiểm.
  • Thiết kế chắc chắn để sử dụng trong môi trường công nghiệp khắc nghiệt.
  • Đầu nối M12, coding: A. Chiều dài cáp max.: 100 m.

Thông số kỹ thuật – Cảm biến đo lưu lượng IFM SFR14ABB

Product characteristics

Probe length L[mm] 12
Process connection threaded connection G 1/4 external thread

Application

Media Liquids; Gases
Medium temperature[°C] -20…70
Pressure rating[bar] 30



Liquids
Medium temperature[°C] -20…70



Gases
Medium temperature[°C] -20…70

Electrical data

Connection to control monitor VS2000 Exi (PTB 01 ATEX 2075)

Measuring/setting range

Probe length L[mm] 12



Liquids
Setting range[cm/s] 3…300
Greatest sensitivity[cm/s] 3…60



Gases
Setting range[cm/s] 200…2000
Greatest sensitivity[cm/s] 200…800

Accuracy / deviations

Temperature gradient[K/min] 15

Response times

Response time[s] 1…10



Liquids
Response time[s] 1…10



Gases
Response time[s] 1…10

Operating conditions

Ambient temperature[°C] -20…70
Protection IP 67

Tests / approvals

Approval DMT 03 ATEX E091; IECEX BVS 06.0007
ATEX marking  II 2G Ex ia IIC T4 Gb
Shock resistance
DIN IEC 68-2-27 40 g (11 ms)


Vibration resistance
DIN IEC 68-2-6 10 g (55…2000 Hz)


MTTF[years] 8648

Safety classification

Max. internal capacitance[nF] 0.4
Max. internal inductance[µH] 2
Temperature class T4

Mechanical data

Weight[g] 113
Housing cylindrical
Materials stainless steel (316L/1.4404)
Materials (wetted parts) stainless steel (316L/1.4404)
Process connection threaded connection G 1/4 external thread
Probe diameter[mm] 7.7
Installation length EL[mm] 27

Remarks

Remarks
In principle, the type test according to 94/9/EC (ATEX) only takes atmospheric conditions into account (0.8…1.1 bar).
For pressures outside this range use must be assessed and approved by the user.
Adhere to the operating instructions and the type test certificate.


Pack quantity 1 pcs.

Electrical connection

Connection Connector: 1 x M12; coding: A; Maximum cable length: 100 m

Datasheet Cảm biến đo lưu lượng IFM SFR14ABB
