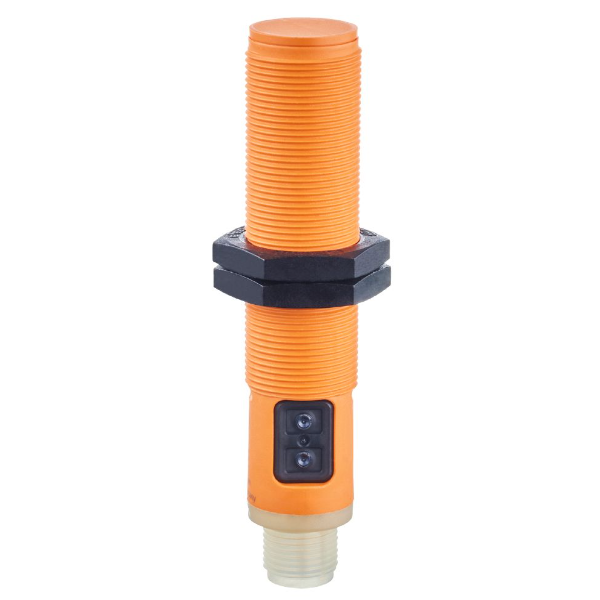

Cảm biến điện dung IFM KG5066 - header

Cảm biến điện dung IFM KG5066

Cảm biến điện dung IFM KG5066

– Điện áp hoạt động 10…36 VDC
– 3 dây. Ngõ ra PNP, NO/NC
– Đầu nối M12; coding: A
– Giao diện truyền thông: IO-Link

Cảm biến điện dung IFM KG5066

Cảm biến điện dung IFM KG5066 - detail

– Điện áp làm việc: 10…36 VDC
– 3 dây. Ngõ ra PNP, NO/NC
– Đầu nối M12; coding: A
– Vật liệu: vỏ: PBT; nút bấm: TPE-U; Cửa sổ LED: PC
– 1 X LED màu vàng hiển thị trạng thái chuyển đổi
– Nhiệt độ môi trường: -25…80 °C
– Giao diện truyền thông: IO-Link

Thông số kỹ thuật – Cảm biến điện dung IFM KG5066

Product characteristics

Electrical design PNP
Output function normally open / normally closed; (selectable)
Sensing range[mm] 12
Communication interface IO-Link
Housing threaded type
Dimensions[mm] M18 x 1 / L = 87

Electrical data

Operating voltage[V] 10…36 DC
Current consumption[mA] < 20
Protection class II
Reverse polarity protection yes
Measuring principle capacitive

Outputs

Electrical design PNP
Output function normally open / normally closed; (selectable)
Max. voltage drop switching output DC[V] 2.5
Permanent current rating of switching output DC[mA] 200
Switching frequency DC[Hz] 10
Short-circuit proof yes
Overload protection yes

Detection zone

Sensing range[mm] 12

Accuracy / deviations

Hysteresis[% of Sr] 1…15
Switch point drift[% of Sr] -20…20

Interfaces

Communication interface IO-Link
Transmission type COM1 (4,8 kBaud)
IO-Link revision 1.1
SDCI standard IEC 61131-9 CDV
Profiles Smart Sensor
SIO mode yes
Min. process cycle time[ms] 101
Supported DeviceIDs

Type of operation DeviceID
default 387



Operating conditions

Ambient temperature[°C] -25…80
Note on ambient temperature

temperature of the sensing face: -25…110 °C


Protection IP 65; IP 67

Tests / approvals

EMC

EN 61000-4-2 ESD 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 3 V
EN 55011 class B


Vibration resistance

EN 60068-2-6 Fc (10…55 Hz) / 1 mm amplitude, oscillation period 5 min., 30 min. per axis at resonance or 55 Hz


Shock resistance

EN 60068-2-27 Ea 30 g 6 shocks / 11 ms half-sine (x, y, z)


MTTF[years] 662

Mechanical data

Weight[g] 31.5
Housing threaded type
Mounting non-flush mountable
Dimensions[mm] M18 x 1 / L = 87
Thread designation M18 x 1
Materials housing: PBT; pushbuttons: TPE-U; LED window: PC

Displays / operating elements

Display

switching status 1 x LED, yellow


Teach function yes
Electronic lock yes

Accessories

Items supplied

lock nuts: 2



Remarks

Pack quantity 1 pcs.

Electrical connection – plug

Connection Connector: 1 x M12; coding: A

Datasheet Cảm biến điện dung IFM KG5066
