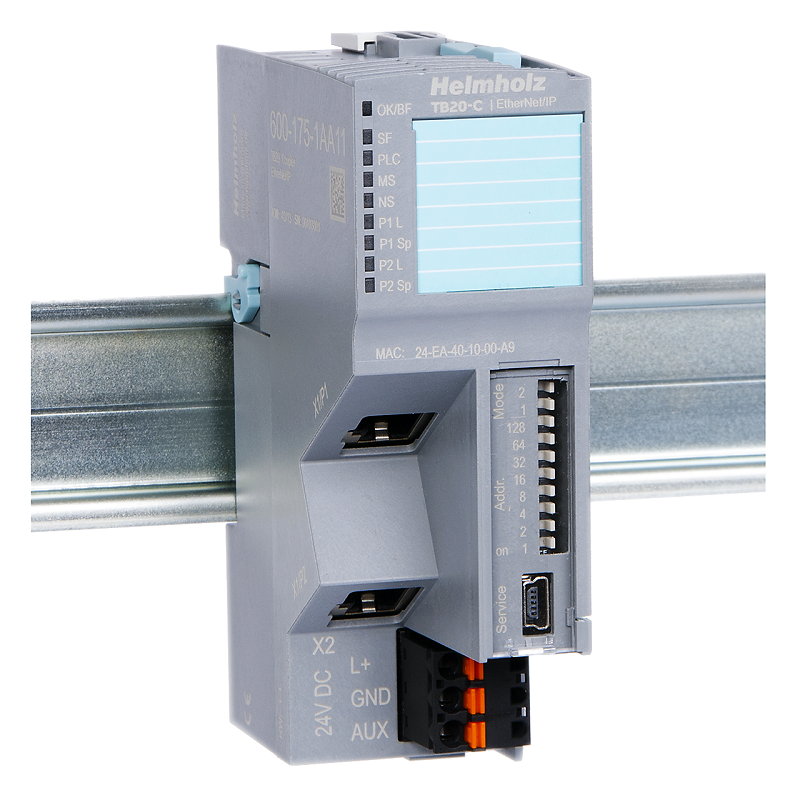

Bus coupler TB20 EtherNet IP Helmholz 600-175-1AA11 - header

Bus coupler TB20 EtherNet / IP Helmholz 600-175-1AA11

Bus coupler TB20 600-175-1AA11 – Hệ thống I/O phân tán thuộc họ TB20 của Helmholz
– Mạng truyền thông Ethernet/IP
– Thiết kế nhỏ gọn
– Có thể thể bố trí đến 64 mô-đun I/O cho mỗi coupler TB20 EtherNet/IP 600-175-1AA11

✍ Helmholz có giải pháp thay thế cho các module I/O với số lượng lớn bằng việc dùng với các trạm I/O phân tán TB20, đa dạng chuẩn truyền thông fieldbus: Profibus, Profinet, Ethernet/IP, ModbusTCP, DeviceNET, EtherCAT…

Bus coupler TB20 EtherNet/IP Helmholz 600-175-1AA11 là trạm I/O phân tán, giúp nâng cao số lượng I/O trong hệ thống PLC sử dụng mạng Ethernet/IP

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

Helmholz bus coupler - hotplug

– Có thể thể bố trí đến 64 mô-đun I/O cho mỗi coupler TB20 EtherNet/IP 600-175-1AA11
– Tháo lắp “nóng”, giảm thời gian dừng máy

Helmholz bus coupler - SLIM I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

TB20 – Hệ thống I/O phân tán

Thông số kỹ thuật – Bus coupler TB20 EtherNet/IP Helmholz 600-175-1AA11

General information

  • Order number: 600-175-1AA11
  • Article name: TB20-C, EtherNet/IP bus coupler
  • Scope of delivery: Bus coupler Ethernet/IP, 24 V power supply connector, bus cover element, base module
  • Dimensions (DxWxH): 73 x 35 x 110 mm
  • Weight 115 g
  • Number of modules that can be connected in series: 64
  • Voltage supply: 24 VDC, 18–28 VDC
  • Power dissipation: 8 W
  • Permissible cable cross-section: AWG 16 .. 22
  • Mounting position: Any

EtherNet/IP interface

  • Number: 2
  • Connection: RJ45
  • Protocol transmission model: Implicit messaging (transport class 1), explicit messaging (transport class 3)
  • Transmission rate: 10/100 Mbps, automatic detection
  • Input/output assembly size: 511/511 bytes
  • IP address: Can be set with software and/or DIP switch
  • DHCP: Yes, can be selected using DIP switch

USB interface

  • Number: 1
  • Protocol: Full-speed USB 1.1 device
  • Connection: Mini-USB
  • Isolation voltage: Yes
  • Electrical isolation: 5 kV

Current draw

  • Current draw without modules (internal): 75 mA
  • Power supply for modules: 5 V DC, max 2.5 A

Ambient conditions

  • Ambient temperature: 0 °C … +60 °C
