Bus coupler Profinet TB20 của Helmholz 600-180-1AA11

Bus coupler Profinet TB20 của Helmholz 600-180-1AA11

Bus coupler Profinet TB20 của Helmholz 600-180-1AA11

– Có thể thể bố trí đến 63 mô-đun I/O cho mỗi coupler TB20 Profinet-IO 600-180-1AA11
– Hệ thống I/O phân tán thuộc họ TB20 của Helmholz
– Mạng truyền thông Profinet
– IP20

Bus coupler Profinet TB20 của Helmholz 600-180-1AA11: là trạm I/O phân tán, giúp nâng cao số lượng I/O trong hệ thống PLC sử dụng mạng Profinet IO

– Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail

Bus coupler Profinet TB20 của Helmholz 600-180-1AA11 - INSTALLATION

– Có thể thể bố trí đến 63 mô-đun I/O cho mỗi coupler TB20 Profinet-IO 600-180-1AA11
– Tháo lắp “nóng”, giảm thời gian dừng máy

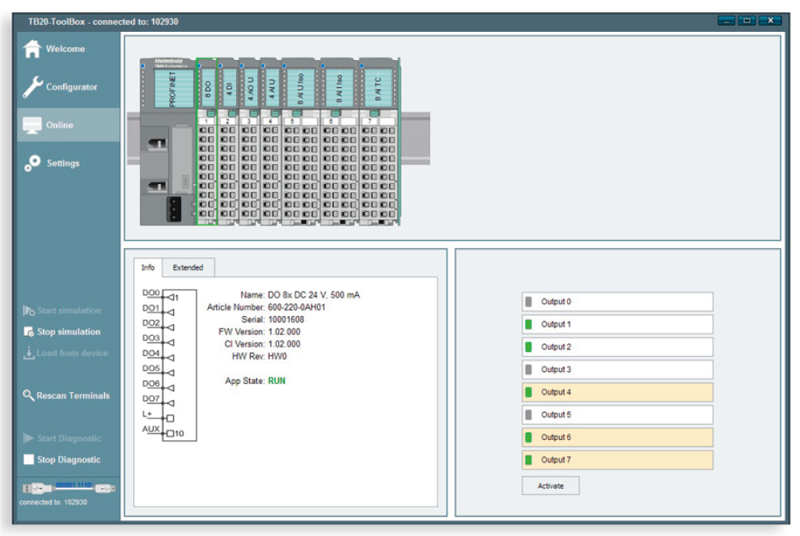

Bus coupler Profinet TB20 của Helmholz 600-180-1AA11 - CONNECTED

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Sản phẩm tương tự

Thông số kỹ thuật – Bus coupler Profinet TB20 của Helmholz 600-180-1AA11

General information

  • Order number600-180-1AA11
  • Article nameTB20-C, PROFINET IO bus coupler
  • Scope of deliveryBus coupler PROFINET IO, 24 V power supply connector, bus cover element, base module
  • Dimensions (DxWxH)73 x 35 x 110 mm
  • WeightApprox. 115 g
  • Number of modules that can be connected in series63
  • Voltage supply24 V DC, 18…28 V DC
  • Power dissipationMax. 8 W
  • Permissible cable cross-sectionAWG 16 .. 22
  • Mounting positionAny

PROFINET interface

  • Number2
  • ProtocolPROFINET IO as defined in IEC 61158-6-10
  • Physical layerEthernet
  • Transmission rate100 Mbps full duplex
  • I/O image size340 bytes
  • ConnectionRJ45
  • integrated switchYes
  • FeaturesConformance Class C,
  • Media Redundancy Protocol (MRP),
  • automatic addressing / topology detection (LLDP, DCP),
  • PTCP,
  • statistics counter
  • Alarm functionsDiagnostic alarms,
  • process alarms,
  • pull/plug alarms
  • Minimum cycle time250 µsec.
  • IRT bridge delay< 3 µsec.

USB interface

  • Number1
  • ProtocolFull-speed USB 1.1 device
  • ConnectionMini-USB
  • Isolation voltage1.5 kV
  • Electrical isolationYes

Current draw

  • Current draw without modules (internal)75 mA
  • Power supply for modules5 V DC, max 2.5 A

Ambient conditions

  • Ambient temperature0 °C … +60 °C
  • Transport and storage temperature-20 °C … +80 °C
  • Relative air humidity95 % r H without condensation
  • Protection ratingIP 20
  • CertificationsCE, UL

UL

  • Surrounding Air Temperature0 °C … +50 °C
  • Pollution degree2

CE

  • Noise immunityDIN EN 61000-6-2 “EMC Immunity”
  • Interference emissionDIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistanceDIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”

Datasheet Bus coupler Profinet TB20 của Helmholz 600-180-1AA11
