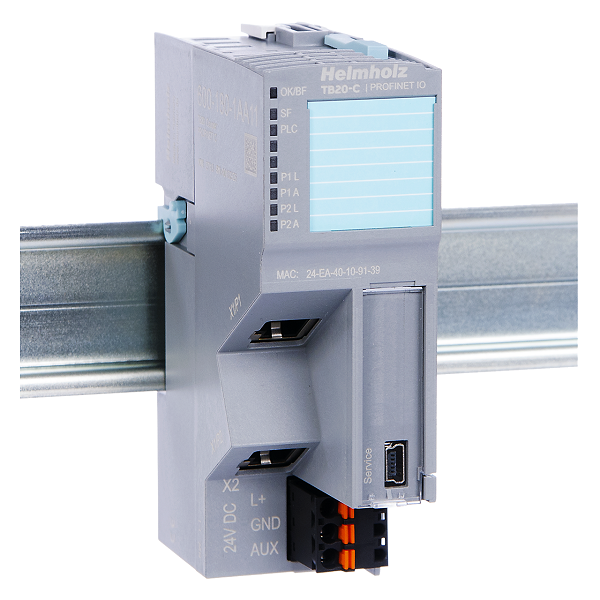

Helmholz bus coupler Profinet-IO 600-180-1AA11

Helmholz bus coupler Profinet-IO 600-180-1AA11 – Hệ thống I/O phân tán thuộc họ TB20 của Helmholz
– Mạng truyền thông Profinet
– Thiết kế nhỏ gọn
– Có thể thể bố trí đến 63 mô-đun I/O cho mỗi coupler TB20 Profinet-IO 600-180-1AA11

✍ Helmholz có giải pháp thay thế cho các module I/O với số lượng lớn bằng việc dùng với các trạm I/O phân tán TB20, đa dạng chuẩn truyền thông fieldbus: Profibus, Profinet, Ethernet/IP, ModbusTCP, DeviceNET, EtherCAT…

Helmholz bus coupler Profinet-IO 600-180-1AA11 là trạm I/O phân tán, giúp nâng cao số lượng I/O trong hệ thống PLC sử dụng mạng Profinet IO

Thiết kế TB20 I/O có ba thành phần riêng biệt: cầu nối, mô-đun điện tử và đế cắm gắn trên DIN-rail. Thao tác lắp đặt, thay thế dễ dàng

(Sản phẩm tương tự – bus coupler Profibus-DP)

Helmholz bus coupler TB20 - hotplug

– Có thể thể bố trí đến 63 mô-đun I/O cho mỗi coupler TB20 Profinet-IO 600-180-1AA11
– Tháo lắp “nóng”, giảm thời gian dừng máy

Helmholz-TB20 bus coupler - slim I/O

– Thiết kế nhỏ gọn
– Hỗ trợ mô phỏng, chẩn đoán lỗi mà không cần PLC

Helmholz bus coupler - Toolbox simutation

Helmholz bus coupler Profinet-IO 600-180-1AA11

Thông số kỹ thuật – Helmholz bus coupler Profinet-IO 600-180-1AA11

TB20 bus coupler PROFINET

General information

  • Order number 600-180-1AA11
  • Article name TB20-C, PROFINET IO bus coupler
  • Scope of delivery Bus coupler PROFINET IO, 24 V power supply connector, bus cover element, base module
  • Dimensions (DxWxH) 73 x 35 x 110 mm
  • Weight Approx. 115 g
  • Number of modules that can be connected in series 63
  • Voltage supply 24 V DC, 18…28 V DC
  • Power dissipation Max. 8 W
  • Permissible cable cross-section AWG 16 .. 22
  • Mounting position Any

PROFINET interface

  • Number 2
  • Protocol PROFINET IO as defined in IEC 61158-6-10
  • Physical layer Ethernet
  • Transmission rate 100 Mbps full duplex
  • I/O image size 340 bytes
  • Connection RJ45
  • integrated switch Yes
  • Features Conformance Class C,
  • Media Redundancy Protocol (MRP),
  • automatic addressing / topology detection (LLDP, DCP),
  • PTCP,
  • statistics counter
  • Alarm functions Diagnostic alarms,
  • process alarms,
  • pull/plug alarms
  • Minimum cycle time 250 µsec.
  • IRT bridge delay < 3 µsec.

USB interface

  • Number 1
  • Protocol Full-speed USB 1.1 device
  • Connection Mini-USB
  • Isolation voltage 1.5 kV
  • Electrical isolation Yes

Current draw

  • Current draw without modules (internal) 75 mA
  • Power supply for modules 5 V DC, max 2.5 A

Ambient conditions

  • Ambient temperature 0 °C … +60 °C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Certifications CE, UL

UL

  • Surrounding Air Temperature 0 °C … +50 °C
  • Pollution degree 2

CE

  • Noise immunity DIN EN 61000-6-2 “EMC Immunity”
  • Interference emission DIN EN 61000-6-4 “EMC Emission”
  • Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock”
