Bộ nguồn DC 24V 5A MCS 85083
– IN: 185-265VAC
– OUT: 24- 28V/5ADC
– Chiều cao: 115 mm
– Chiều rộng: 54 mm
– Độ sâu: 125 mm
– Tần số công suất 50 … 60 Hz
Bộ nguồn DC 24V 5A MCS 85083: Dùng để chuyển đổi điện áp AC sang DC 24V với dòng 5A, phù hợp cho các hệ thống tủ điện công nghiệp
– IN: 185-265VAC
– OUT: 24- 28V/5ADC
– Chiều cao: 115 mm
– Chiều rộng: 54 mm
– Độ sâu: 125 mm
– Tần số công suất 50 … 60 Hz
THÔNG SỐ KỸ THUẬT Bộ nguồn DC 24V 5A MCS 85083
Electrical data
| Parallel connection | Yes |
| Series connection | Yes |
Electrical data | Supply
| Security level | SELV |
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage AC | 230 V |
| Input voltage AC min. | 185 V |
| Input voltage AC max. | 265 V |
| Current input AC | 1,1 A |
| Inrush current max. | 35 A |
| Efficiency | 84 % |
| External back-up fuse per phase max. | 10 A |
Electrical data | Output
| Output voltage adjustable | Yes |
| Output voltage DC | 24 V |
| Output voltage DC min. | 24 V |
| Output voltage DC max. | 28 V |
| Output current | 5 A |
| Output current (UL) | 6 A |
| Selectable switch-off mode | front sided plug link (automatic re-start or definite shut-off) |
| Mains failure bridging min. | 20 ms @ 230 V AC |
| Spikes (s-s) max. | 80 mV |
| Ripple effective max. | 20 mV |
Device protection | Electrical
| Overload protection output | Yes |
| Short-circuit protection output | Yes |

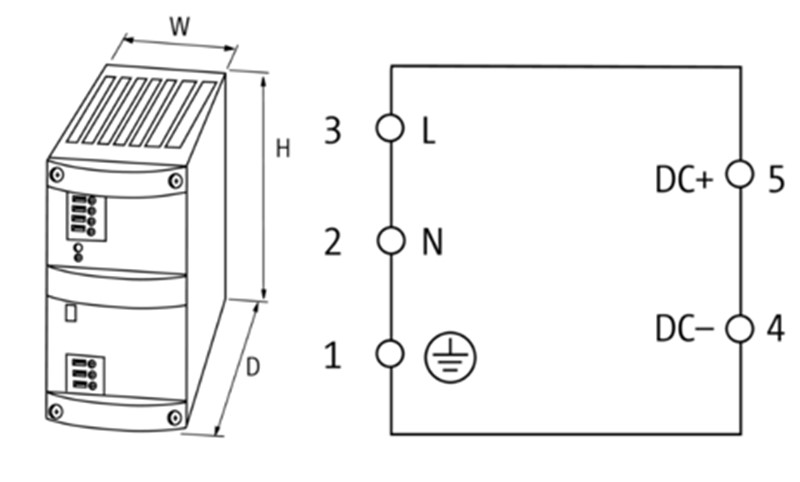

Mechanical data | Mounting data
| Height | 115 mm |
| Width | 54 mm |
| Depth | 125 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715) |
Environmental characteristics | Electromagnetic compatibility
| Interference emission | IEC/EN 55022 |
Environmental characteristics | Climatic
| Operating temperature min. | 0 °C |
| Operating temperature max. | 60 °C |
| Ambient temperature (storage, transport) | -25 °C … 85 °C |
| Relative humidity (operation) | 5 % … 95 % |
| Additional condition relative humidity | no condensation |
Conformity
| Product standard | EN IEC 61010-2-201, EN 61204-3 |
