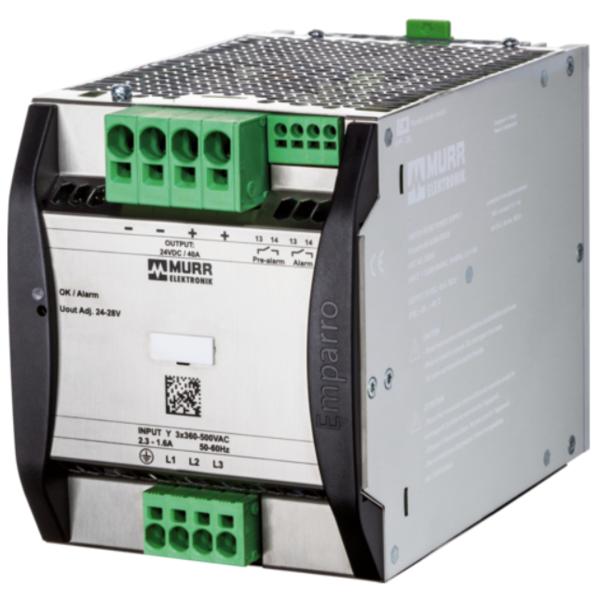

Bộ nguồn 3 pha Murrelektronik 85693
– Điện áp ngõ vào: 3 x 324 – 572 V AC / 450…745 V DC
– Ngõ ra: 24 – 28 V / 40 A DC
– Chức năng Power Boost 150% trong 5 giây min
– Cho phép đấu nối song song ngõ ra 3 bộ nguồn/ nối nối tiếp ngõ ra 3 bộ nguồn

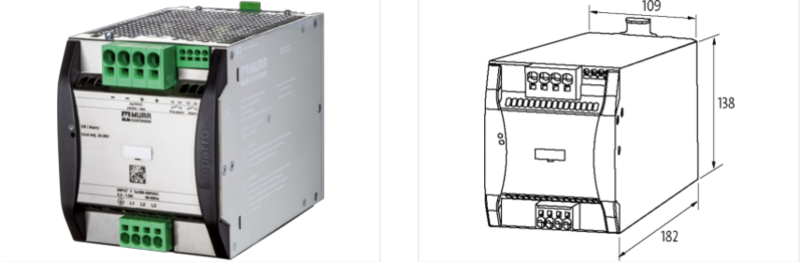

– Kích thước (H x W x D): 138 x 109 x 182 mm
Bộ nguồn 3 pha Murrelektronik 85693
– Điện áp ngõ vào: 360 – 500 V AC / 450…745 V DC
– Ngõ ra: 24 – 28 V / 40 A DC
– Trọng lượng: 2.732 kg
– Xuất xứ : CZ (cộng hòa Séc)
Thông số kỹ thuật – Bộ nguồn 3 pha Murrelektronik 85693
Electrical data
| Number of devices parallel connection max. | 3 |
| Number of devices series connection max. | 3 |
| Parallel connection | yes |
| Series connection | yes |
| Security level | SELV |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Fuse protection primary side internal | 6,3 A |
| Characteristic back-up fuse | Inertia |
| Input voltage 1 AC | 360 V |
| Input voltage 2 AC | 500 V |
| Input voltage AC min. | 324 V |
| Input voltage AC max. | 572 V |
| Input voltage DC min. | 480 V |
| Input voltage DC max. | 745 V |
| Input current at input voltage 1 AC | 2,3 A |
| Input current at input voltage 2 AC | 1,6 A |
| Inrush current max. | 14 A @ 500 V |
| Phase number input | 3 |
| Efficiency | 93,7 % @ 3× 400 V AC, 93,5 % @ 3× 480 V AC |
Electrical data | Output
| Output voltage DC | 24 V |
| Output voltage DC min. | 24 V |
| Output voltage DC max. | 28 V |
| Output voltage adjustable | yes |
| Output current | 48 A |
| Duration Power Boost min. | 5 s |
| Mains failure bridging min. | 40 ms @ 3× 500 V AC |
| Power Boost | 150 % |
| Ripple effective max. | 20 mV |
| Spikes (s-s) max. | 90 mV |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
| Overload protection output | yes |
| Short-circuit protection output | yes |
