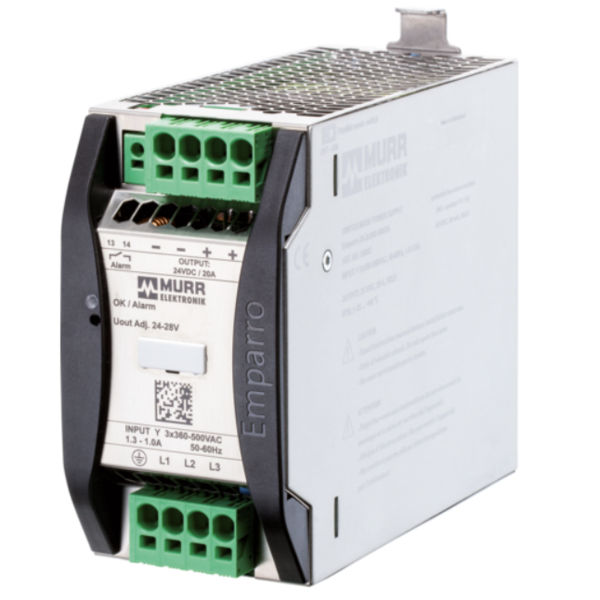

Bộ nguồn 3 pha Murrelektronik 85692

Bộ nguồn 3 pha Murrelektronik 85692

– Điện áp ngõ vào: 3 x 324 – 572 V AC / 450…745 V DC
– Ngõ ra: 24 – 28 V / 20 A DC
– Chức năng Power Boost 150% trong 5 giây min.
– Cho phép đấu nối song song ngõ ra 3 bộ nguồn/ nối nối tiếp ngõ ra 3 bộ nguồn
– Kích thước (H x W x D): 143 x 65 x 167 mm

Bộ nguồn 3 pha Murrelektronik 85692

– Điện áp ngõ vào: 360 – 500 V AC / 450…745 V DC

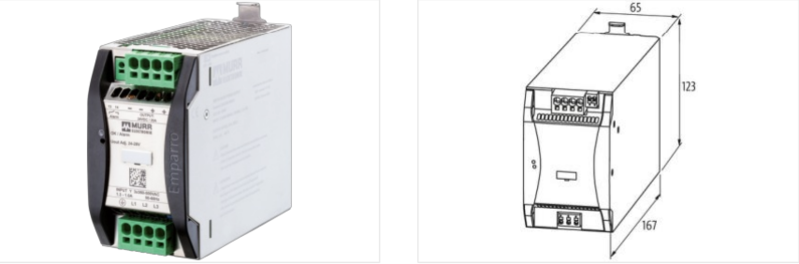

Bộ nguồn 3 pha Murrelektronik 85692 - kích thước
– Ngõ ra: 24 – 28 V / 20 A DC
– Trọng lượng: 1.256 kg
– Xuất xứ : CZ (cộng hòa Séc)

Thông số kỹ thuật – Bộ nguồn 3 pha Murrelektronik 85692

Electrical data

Number of devices parallel connection max.	3
Number of devices series connection max.	3
Parallel connection	yes
Series connection	yes
Security level	SELV

Electrical data | Supply

Power frequency

50 … 60 Hz

Electrical data | Input

Fuse protection primary side internal	6,3 A
Characteristic back-up fuse	Inertia
Input voltage 1 AC	360 V
Input voltage 2 AC	500 V
Input voltage AC min.	324 V
Input voltage AC max.	572 V
Input voltage DC min.	450 V
Input voltage DC max.	745 V
Input current at input voltage 1 AC	1,3 A
Input current at input voltage 2 AC	1 A
Inrush current max.	13 A @ 500 V
Phase number input	3
Efficiency	94,8 % @ 3× 400 V AC, 94,5 % @ 3× 480 V AC

Electrical data | Output

Output voltage DC	24 V
Output voltage DC min.	24 V
Output voltage DC max.	28 V
Output voltage adjustable	yes
Output current	24 A
Duration Power Boost min.	5 s
Mains failure bridging min.	40 ms @ 3× 500 V AC
Power Boost	150 %
Ripple effective max.	20 mV
Spikes (s-s) max.	90 mV

Device protection | Electrical

Degree of protection (EN IEC 60529)	IP20
Overload protection output	yes
Short-circuit protection output	yes

Datasheet bộ nguồn 3 pha Murrelektronik 85692
