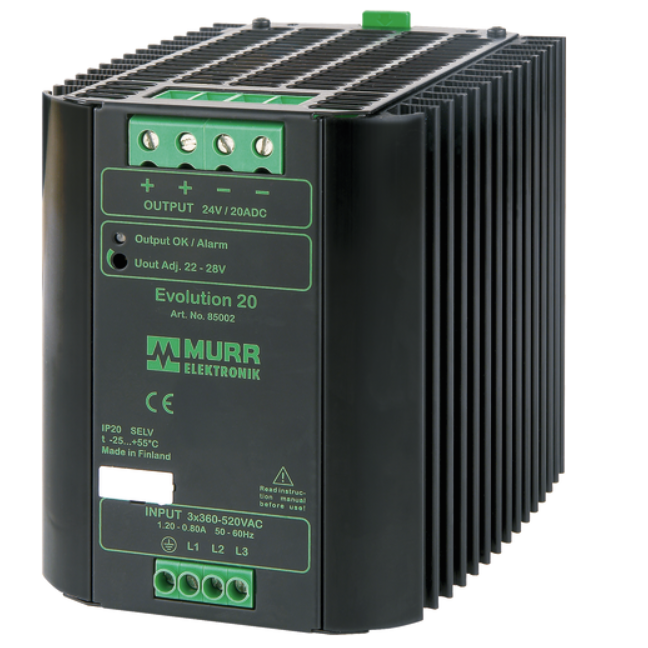

Bộ nguồn 3 pha 24 VDC, 20A Evolution của Murrelektronik 85002
– Điện áp ngõ vào: 3 × 360…520 V AC / 480…745 V DC.
– Ngõ ra: 22…28 V DC/ 20 A.
– Chức năng Power Boost 150% trong 4 giây min.
– Cho phép đấu nối song song ngõ ra 5 bộ nguồn/ nối nối tiếp ngõ ra 2 bộ nguồn.
Bộ nguồn 3 pha 24 VDC, 20A Evolution của Murrelektronik 85002 là bộ nguồn 3 pha 380 VAC/ 24 VDC thuộc series Evolution của Murrelektronik
– Điện áp ngõ vào: 3 × 360…520 V AC / 480…745 V DC.
– Ngõ ra: 22…28 V DC/ 20 A.
– Chức năng Power Boost 150% trong 4 giây min.
– Cho phép đấu nối song song ngõ ra 5 bộ nguồn/ nối nối tiếp ngõ ra 2 bộ nguồn Evolution.

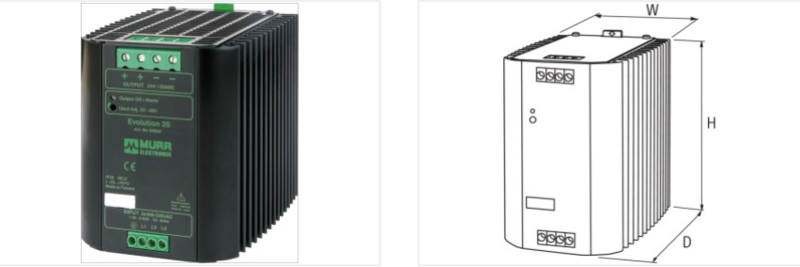

– Kích thước (H x W x D): 132 x 113 x 136 mm.
Thông số kỹ thuật – Bộ nguồn 3 pha 24 VDC, 20A Evolution của Murrelektronik 85002
Electrical data
| Security level | SELV |
| Parallel connection | yes |
| Number of devices parallel connection max. | 5 |
| Series connection | yes |
| Number of devices series connection max. | 2 |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Phase number input | 3 |
| Input voltage AC min. | 324 V |
| Input voltage AC max. | 572 V |
| Input voltage DC min. | 480 V |
| Input voltage DC max. | 745 V |
| Input current AC (3-phase) | 1.3 A |
| Inrush current max. | 19 A |
| Efficiency | 90 % @ 3× 400 V AC , 89 % @ 3× 520 V AC |
| External back-up fuse per phase max. | 20 A |
Electrical data | Output
| Output voltage adjustable | yes |
| Output voltage DC | 24 V |
| Output voltage DC min. | 22 V |
| Output voltage DC max. | 28 V |
| Output current | 20 A |
| Mains failure bridging min. | 19 ms @ 400 V AC |
| Power Boost | 150 % |
| Duration Power Boost min. | 4 s |
| Spikes (s-s) max. | 100 mV |
| Ripple effective max. | 50 mV |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
| Overload protection output | yes |
| Short-circuit protection output | yes |
