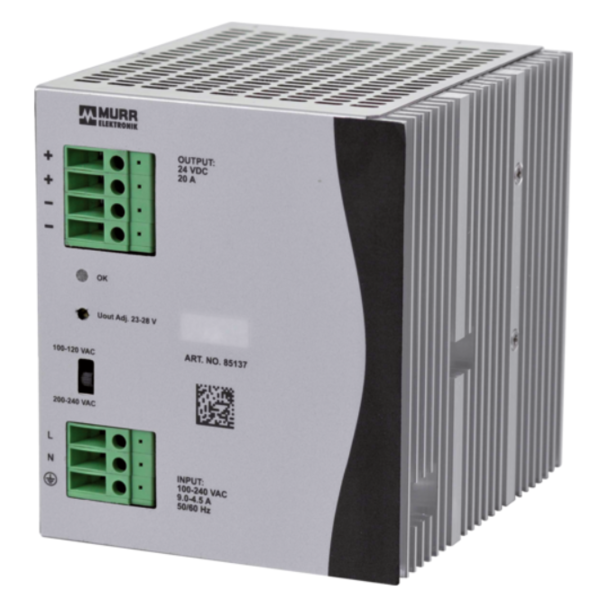

Bộ nguồn 1 pha Murrelektronik 85137

Bộ nguồn 1 pha Murrelektronik 85137

– Điện áp ngõ vào: 90…132 V AC / 173 … 264 VAC
– Ngõ ra: 23…28 V DC
– Dòng điện: 20 A
– Cho phép đấu nối nối nối tiếp ngõ ra 2 bộ nguồn
– Thời gian duy trì khi mất nguồn : tối thiểu 15 ms (115 V AC); min. 20 ms (230 V AC)

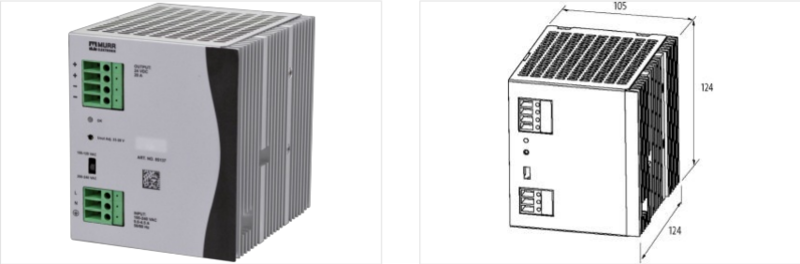

– Kích thước (H x W x D): 124 x 105 x 124 mm

Bộ nguồn 1 pha Murrelektronik 85137

– Điện áp ngõ vào: 90…132 V AC
– Ngõ ra: 24 V/ 20 A DC
– Trọng lượng: 1.6kg
– Xuất xứ: cộng hòa Nhân dân Trung Hoa (CN)

Thông số kỹ thuật – Bộ nguồn 1 pha Murrelektronik 85137

Electrical data

Number of devices series connection max.	2
Parallel connection	no
Series connection	yes

Electrical data | Supply

Power frequency

50 … 60 Hz

Electrical data | Input

Fuse protection primary side internal	12 A
Characteristic back-up fuse	Inertia
Input voltage 1 AC	100 V
Input voltage 1 AC min.	90 V
Input voltage 1 AC max.	132 V
Input voltage 2 AC	200 V
Input voltage 2 AC min.	173 V
Input voltage 2 AC max.	264 V
Input current at input voltage 1 AC	7,8 A
Input current at input voltage 2 AC	4 A
Inrush current max.	40 A @ 230 V
Efficiency	89 % @ 115 V AC, 90 % @ 230 V AC

Electrical data | Output

Output voltage DC	24 V
Output voltage DC min.	23 V
Output voltage DC max.	28 V
Output voltage adjustable	yes
Output current	20 A
Ripple effective max.	50 mV
Spikes (s-s) max.	100 mV

Device protection | Electrical

Degree of protection (EN IEC 60529)	IP20
Overload protection output	yes
Short-circuit protection output	yes

datasheet bộ nguồn 1 pha Murrelektronik 85137
