Bộ nguồn 1 pha 24 VDC 10A Emparro 85441
– Điện áp ngõ vào: 85 – 265 VAC/ 90…250 VDC
– Ngõ ra: 24 – 28 V/ 10A VDC
– Có thể đấu nối song song tối đa 5 thiết bị / nối nối tiếp tối đa 2 thiết bị
– Kích thước (H x W x D): 123 x 65 x 138 mm
– IP20
Bộ nguồn 1 pha 24 VDC 10A Emparro 85441: Bộ nguồn 1 pha 24VDC sử dụng cho máy móc, dây chuyền sản xuất và tủ điều khiển cần nguồn điện DC 24V ổn định
– Điện áp ngõ vào: 100…240 V AC
– Ngõ ra: 24-28 V DC/ 10A DC
– Trọng lượng: 0.85 kg
– Xuất xứ: Cộng hòa Séc (CZ)
Thông số kỹ thuật – Bộ nguồn 1 pha 24 VDC 10A Emparro 85441
Electrical data
| Parallel connection | Yes |
| Number of devices parallel connection max. | 5 |
| Series connection | Yes |
| Number of devices series connection max. | 2 |
Electrical data | Supply
| Security level | SELV |
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage AC min. | 85 V |
| Input voltage AC max. | 265 V |
| Nominal input voltage AC | 100 V … 240 V |
| Input voltage DC min. | 90 V |
| Input voltage DC max. | 250 V |
| Nominal current AC | 2.6 A @ 100 V , 1.1 A @ 240 V |
| Inrush current max. | 13 A |
| Power factor | 230 V AC |
| Efficiency | 92.8 % @ 110 V AC 94.3 % @ 230 V AC |
| Characteristic back-up fuse | Inertia |
| Fuse protection primary side internal | 6,3 A |
Electrical data | Output
| Output voltage adjustable | Yes |
| Output voltage DC | 24 V |
| Output voltage DC min. | 24 V |
| Output voltage DC max. | 28 V |
| Output current | 10 A |
| Mains failure bridging min. | 30 ms @ 100 V AC |
| Power Boost | 150 % |
| Duration Power Boost min. | 4 s |
| Spikes (s-s) max. | 200 mV |
| Ripple effective max. | 50 mV |
Device protection | Electrical
| Degree of protection (EN IEC 60529) | IP20 |
| Overload protection output | Yes |
| Short-circuit protection output | Yes |

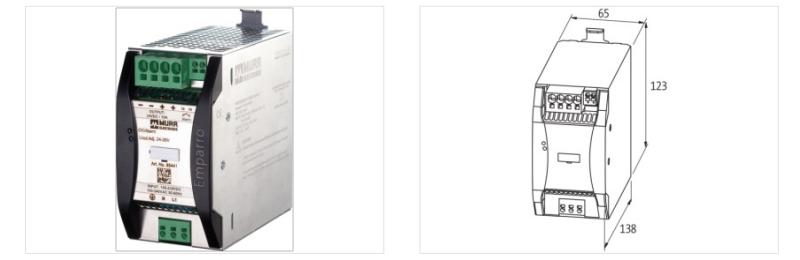

Mechanical data | Mounting data
| Height | 123 mm |
| Width | 65 mm |
| Depth | 138 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715) |
Environmental characteristics | Electromagnetic compatibility
| Interference emission | EN IEC 55011, IEC 61000-3-2 |
Environmental characteristics | Climatic
| Operating temperature min. | -40 °C |
| Operating temperature max. | 60 °C |
| Derating | 45 °C |
| Ambient temperature (storage, transport) | -40 °C … 80 °C |
| Relative humidity (operation) | 5 % … 95 % |
| Additional condition relative humidity | no condensation |
Conformity
| Product standard | EN IEC 61010-2-201, EN 61204-3 |
Approvals
| SEMI F47 | compliant |
