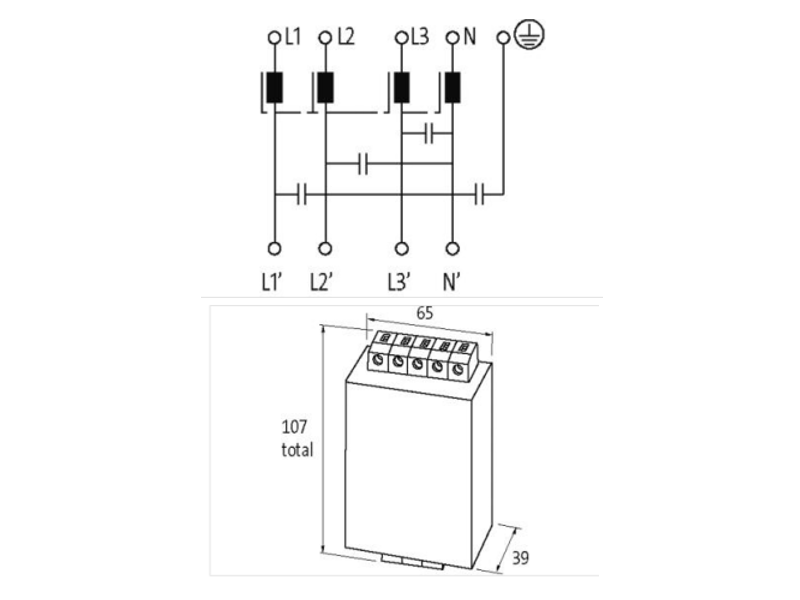

Bộ lọc nhiễu Murrelektronik 10513 là bộ lọc nhiễu điện từ 3 pha, 1 tầng lọc
– Tần số: 50/60 Hz
– Điện áp tối đa: 440 VAC
– Dòng tải: 20 A ở nhiệt độ 40°C
– Lắp trên DIN rail
Bộ lọc nhiễu Murrelektronik 10513 là bộ lọc nhiễu điện từ 3 pha, 1 tầng lọc
– Tần số nguồn: 50/60 Hz
– Điện áp tối đa: 440 VAC
– Dòng điện: 20 A ở nhiệt độ 40°C
– Khối lượng: 0,361 kg
– Xuất xứ: Italy
– Lắp trên DIN rail
Electrical data
| Leakage current max. | 3 mA @ 250 V AC, 50 Hz |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
| Operating voltage AC max. | 440 V |
Electrical data | Input
| Phase number input | 3 |
Electrical data | Output
| Overload current | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× per hour) |
Installation
| Connection cross-section solid min. | 0,2 mm² |
| Connection cross-section solid max. | 6 mm² |
| Connection cross-section stranded/fine-stranded min. | 0,2 mm² |
| Connection cross-section stranded/fine-stranded max. | 4 mm² |
| AWG number solid min. | 24 |
| AWG number solid max. | 9 |
| AWG number stranded/fine stranded min. | 24 |
| AWG number stranded/fine stranded max. | 11 |
Device protection | Electrical
| Duration insulation test voltage | 2 s |
| Insulation test voltage L-L | 2,1 kV |
| Insulation test voltage L-N | 2,7 kV |
Mechanical data | Mounting data
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715) |
| Height | 107 mm |
| Width | 56 mm |
| Depth | 39 mm |
Environmental characteristics | Climatic
| Climatic category (EN IEC 60068-1) | 25/085/21 |
