Bộ lọc nhiễu điện từ 3 pha 500V 135A 1 tầng lọc MEF 10578
– I: 135A
– U: 4×500 VAC
– Số AWG tối thiểu: 0
– Số AWG tối đa: 5

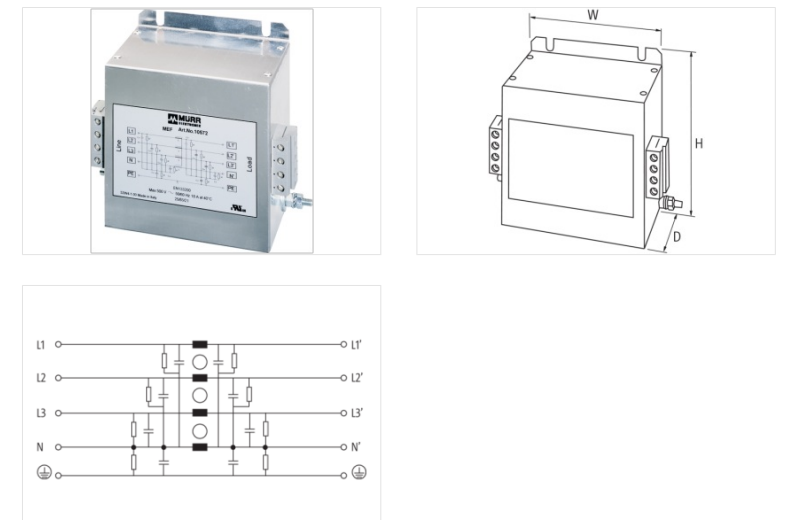

– Kích thước W x H x D (mm): 170 x 180 x 140
Bộ lọc nhiễu điện từ 3 pha 500V 135A 1 tầng lọc MEF 10578: Được thiết kế để triệt tiêu nhiễu dẫn truyền giữa 0,1 MHz và 30 MHz trên nguồn điện lưới khi hệ thống cần tuân chuẩn EMC để giảm nhiễu điện từ lan sang mạng lưới điện hoặc tới các thiết bị khác trong tủ điện
– I: 135A
– U:4×500 VAC
– Số AWG tối thiểu: 0
– Số AWG tối đa: 5
– Kích thước W x H x D (mm): 170 x 180 x 140
– Dòng điện quá tải 18× (IN t) tối đa 0.5 ms; 1.5× (IN t) tối đa 1 phút (1× mỗi giờ)
THÔNG SỐ KỸ THUẬT – Bộ lọc nhiễu điện từ 3 pha 500V 135A 1 tầng lọc MEF 10578
Electrical data
| Leakage current max. | 15 mA @ 250 V AC, 50 Hz |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
| Operating voltage AC max. | 500 V |
Electrical data | Input
| Phase number input | 3 |
Electrical data | Output
| Overload current | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× per hour) |
Installation
| Connection cross-section solid min. | 16 mm² |
| Connection cross-section solid max. | 50 mm² |
| Connection cross-section stranded/fine-stranded min. | 16 mm² |
| Connection cross-section stranded/fine-stranded max. | 50 mm² |
| AWG number solid min. | 5 |
| AWG number solid max. | 0 |
| AWG number stranded/fine stranded min. | 5 |
| AWG number stranded/fine stranded max. | 0 |
Device protection | Electrical
| Insulation test voltage L-N | 3,3 kV |
| Insulation test voltage L-L | 3,1 kV |
| Duration insulation test voltage | 2 s |
Mechanical data | Mounting data
| Height | 170 mm |
| Width | 180 mm |
| Depth | 140 mm |
| Mounting method | screwed |
Environmental characteristics | Climatic
| Climatic category (EN IEC 60068-1) | 25/085/21 |
