Bộ lọc nhiễu điện từ 3 pha 20A MEF 10513
– I: 20A
– U: 4×440 VAC snap on
– Tiết diện kết nối dạng sợi/sợi mảnh tối đa: 4 mm²
– Số AWG tối thiểu: 24
– Số AWG tối đa: 9
Bộ lọc nhiễu điện từ 3 pha 20A MEF 10513: Lọc nhiễu dẫn truyền (conducted interference) trên đường nguồn điện ba pha cộng với trung tính (3 pha + N), giúp giảm nhiễu đối xứng & không đối xứng, đảm bảo hệ thống điện và thiết bị điện tử không bị ảnh hưởng bởi sóng nhiễu, đáp ứng tiêu chuẩn EMC
– I: 20A
– U: 4×440 VAC snap on
– Tiết diện kết nối dạng sợi/sợi mảnh tối đa: 4 mm²
– Số AWG tối thiểu: 24
– Số AWG tối đa: 9
THÔNG SỐ KỸ THUẬT – Bộ lọc nhiễu điện từ 3 pha 20A MEF 10513
Header
| Material short text | MEF 3/1 N 20A T |
Electrical data
| Leakage current max. | 3 mA @ 250 V AC, 50 Hz |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
| Operating voltage AC max. | 440 V |
Electrical data | Input
| Phase number input | 3 |
Electrical data | Output
| Overload current | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× per hour) |
Installation
| Connection cross-section solid min. | 0.2 mm² |
| Connection cross-section solid max. | 6 mm² |
| Connection cross-section stranded/fine-stranded min. | 0.2 mm² |
| Connection cross-section stranded/fine-stranded max. | 4 mm² |
| AWG number solid min. | 24 |
| AWG number solid max. | 9 |
| AWG number stranded/fine stranded min. | 24 |
| AWG number stranded/fine stranded max. | 11 |
Device protection | Electrical
| Insulation test voltage L-N | 27 kV |
| Insulation test voltage L-L | 21 kV |
| Duration insulation test voltage | 2 s |

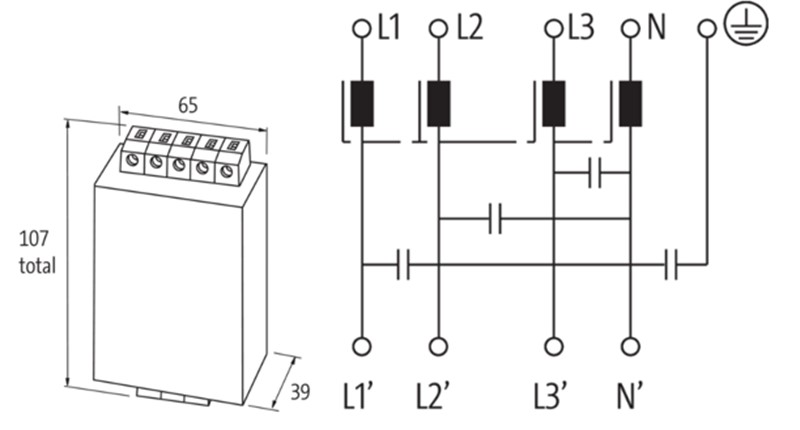

Mechanical data | Mounting data
| Height | 107 mm |
| Width | 56 mm |
| Depth | 39 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715) |
Environmental characteristics | Climatic
| Climatic category (EN IEC 60068-1) | 25/085/21 |
