Bộ lọc nhiễu điện từ 1 pha 250VAC/300VDC 10A MEF 10415
– I:10A
– U: 250 VAC/300 VDC snap on
– Chiều cao: 107 mm
– Chiều rộng: 56 mm
– Độ sâu: 39 mm
– Số AWG tối thiểu/ tối đa: 24 / 9
– Dòng điện quá tải 18× (IN t) tối đa 0,5 ms; 1,5× (IN t) tối đa 1 phút (1× mỗi giờ)
Bộ lọc nhiễu điện từ 1 pha 250VAC/300VDC 10A MEF 10415: Thiết bị giúp giảm nhiễu điện từ (EMI) trong hệ thống điện 1 pha
– I:10A
– U: 250 VAC/300 VDC snap on
– Chiều cao: 107 mm
– Chiều rộng: 56 mm
– Độ sâu: 39 mm
– Số AWG tối thiểu/ tối đa: 24 / 9
– Dòng điện quá tải 18× (IN t) tối đa 0,5 ms; 1,5× (IN t) tối đa 1 phút (1× mỗi giờ)
THÔNG SỐ KỸ THUẬT – Bộ lọc nhiễu điện từ 1 pha 250VAC/300VDC 10A MEF 10415
Header
| Material short text | MEF 1/1 10A T |
Electrical data
| Leakage current max. | 5 mA @ 250 V AC, 50 Hz |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
| Operating voltage AC max. | 250 V |
| Operating voltage DC max. | 300 V |
Electrical data | Output
| Overload current | 18× (IN t) max. 0.5 ms; 1.5× (IN t) max. 1 min. (1× per hour) |
Installation
| Connection cross-section solid min. | 0,2 mm² |
| Connection cross-section solid max. | 6 mm² |
| Connection cross-section stranded/fine-stranded min. | 0,2 mm² |
| Connection cross-section stranded/fine-stranded max. | 4 mm² |
| AWG number solid min. | 24 |
| AWG number solid max. | 9 |
| AWG number stranded/fine stranded min. | 24 |
| AWG number stranded/fine stranded max. | 11 |
Device protection | Electrical
| Insulation test voltage L-N | 2,7 kV |
| Insulation test voltage L-L | 2,1 kV |
| Duration insulation test voltage | 2 s |

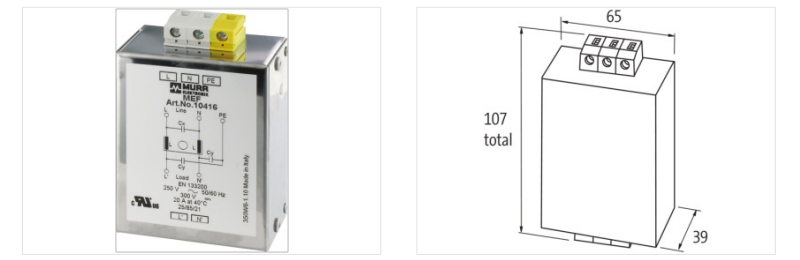

Mechanical data | Mounting data
| Height | 107 mm |
| Width | 56 mm |
| Depth | 39 mm |
| Mounting method | geschnappt |
| Suitable for mounting type | Mounting rail TH35, (EN 60715) |
Environmental characteristics | Climatic
| Climatic category (EN IEC 60068-1) | 25/085/21 |
