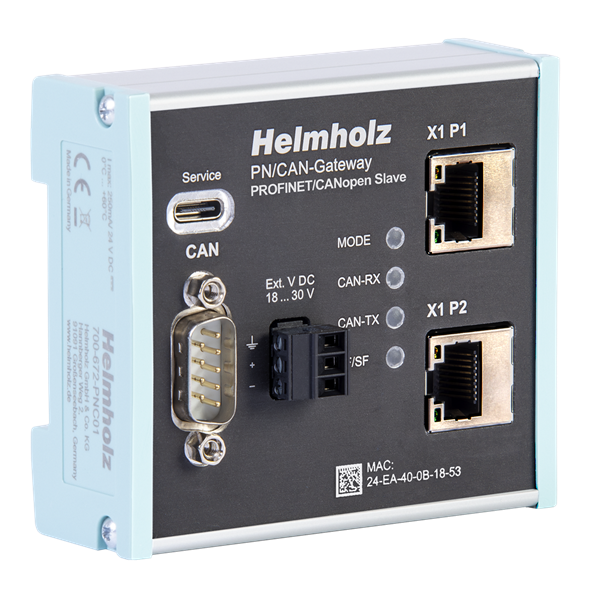

BỘ GHÉP NỐI MẠNG PROFINET - CANopen slave 700-672-PNC01 - header

BỘ GHÉP NỐI PROFINET-CANopen slave 700-672-PNC01

BỘ GHÉP NỐI MẠNG PROFINET-CANopen slave 700-672-PNC01

– Cực kỳ nhỏ gọn, lắp trên DIN-rail
– Tối đa 1420 byte dữ liệu đầu vào và 1420 byte dữ liệu đầu ra trên Profinet
– Tốc độ bit CAN lên đến 1 Mbit/giây
– Profinet: lớp C. Cấu hình qua tệp GSDML; Có chức năng Media redundancy (MRP client)
– CANopen slave: cấu hình qua tệp EDS/DCF

BỘ GHÉP NỐI PROFINET-CANopen slave 700-672-PNC01 của Helmholz

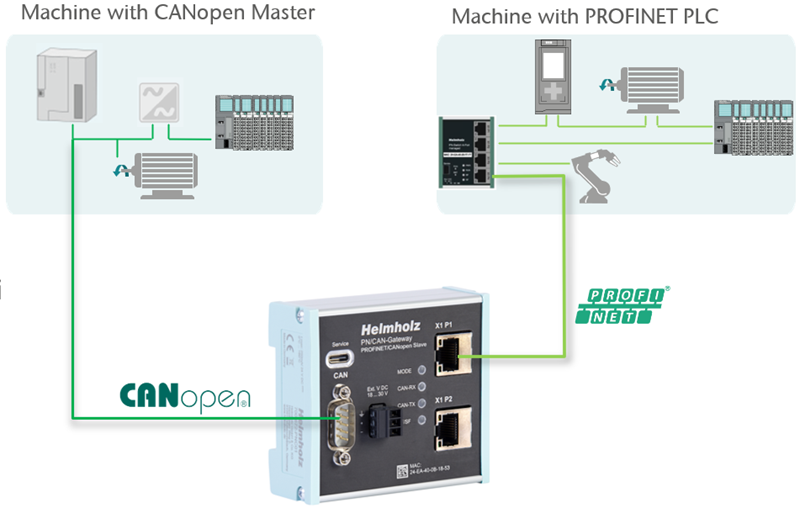

BỘ GHÉP NỐI MẠNG PROFINET - CANopen slave 700-672-PNC01 - network diagram

● Với bộ ghép nối PROFINET-CANopen slave, việc kết nối giữa các máy trong hệ thống mạng PROFINET với các máy trong hệ thống mạng CANopen trở nên đơn giản, cho phép truyền dữ liệu giữa các bộ điều khiển PROFINET và CANopen slave.
● Trên mạng PROFINET, PN/CAN “CANopen Slave” là một thiết bị I/O PROFINET và hỗ trợ tốc độ truyền lên đến 100 Mbit full duplex. Dữ liệu của CANopen SDO được chèn vào mạng PROFINET một cách minh bạch và tự do, do đó có thể được đọc hoặc ghi trực tiếp vào PLC

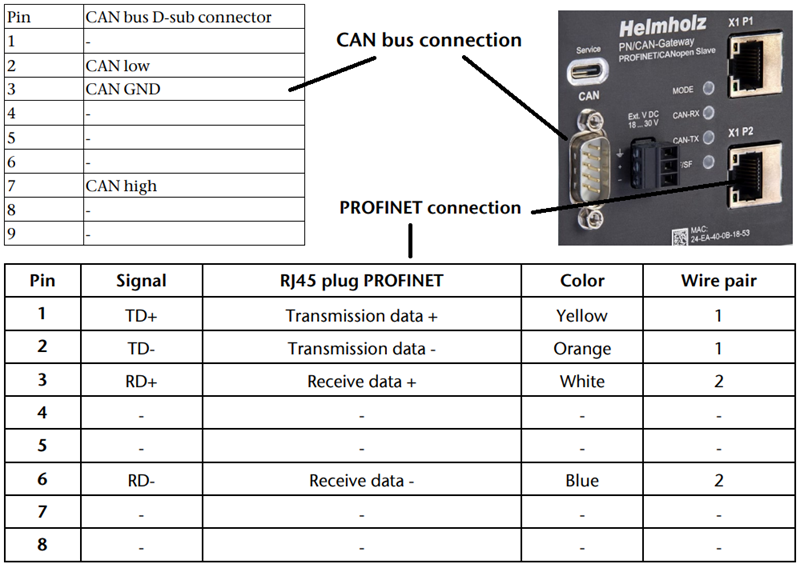

BỘ GHÉP NỐI MẠNG PROFINET - CANopen slave 700-672-PNC01 - connection

Các đặc tính:

– Cực kỳ nhỏ gọn, lắp trên DIN-rail
– Tối đa 1420 byte dữ liệu đầu vào và 1420 byte dữ liệu đầu ra trên Profinet
– Tốc độ bit CAN lên đến 1 Mbit/giây
– CANopen slave: cấu hình qua tệp EDS/DCF
– Profinet: lớp C. Cấu hình qua tệp GSDML; Có chức năng Media redundancy (MRP client)

BỘ GHÉP NỐI MẠNG PROFINET_CAN network - connector



PROFINET / CAN-Gateway CANopen Slave
Cổng PN/CAN “CANopen Slave” cho phép ghép nối các máy có bus CANopen với các máy có mạng PROFINET và biểu diễn một Thiết bị CANopen Slave đầy đủ có thể cấu hình tự do tại bus CAN.
Trên mạng PROFINET, cổng PN/CAN “CANopen Slave” là một thiết bị I/O PROFINET và hỗ trợ tốc độ truyền lên đến 100 Mbit full duplex. Dữ liệu của CANopen SDO được chèn vào mạng PROFINET một cách minh bạch và tự do, do đó có thể được đọc hoặc ghi trực tiếp vào PLC. Cổng PN/CAN được tích hợp vào bộ cấu hình phần cứng của bộ điều khiển PROFINET bằng tệp GSDML và tất cả các giá trị của CANopen slave đều có sẵn dưới dạng thông tin IO. Không cần các khối xử lý đặc biệt.
Tệp EDS hoặc DCF được sử dụng để tải vĩnh viễn cấu hình thiết bị CANopen dành riêng cho nhà máy vào thiết bị.
Cổng hỗ trợ quản lý mạng CANopen, nodeguarding/heartbeat, các trường hợp khẩn cấp và truy cập SDO trên bus CAN. Có thể tham số hóa tối đa 16 RX- và Tx-PDO.
Cũng có thể tham số hóa thiết bị CANopen bao gồm ánh xạ PDO qua bus CAN và gửi tin nhắn khẩn cấp cụ thể cho khách hàng.
Các tính năng PROFINET MRP (dự phòng phương tiện) cũng như các chức năng chẩn đoán mở rộng và giao diện để chẩn đoán trực tuyến hoàn thiện các tính năng hiệu suất của cổng PN/CAN.

Sản phẩm tương tự: BỘ GHÉP NỐI MẠNG PROFINET–CANopen master

Thông số kỹ thuật – BỘ GHÉP NỐI MẠNG PROFINET – CANopen slave 700-672-PNC01

PROFINET / CAN-Gateway CANopen Slave

General information

  • Order number 700-672-PNC01
  • Article name PN/CAN gateway, CANopen Slave
  • Scope of delivery PN/CAN-Gateway with power plug
  • Dimensions (DxWxH) 35 x 84 x 76 mm
  • Weight Approx. 160 g

PROFINET interface (X1)

  • Number 1
  • Connection 2x RJ45, integrated switch
  • Protocol PROFINET IO as defined in IEC 61158-6-10
  • Transmission rate 100 Mbps
  • I/O image size max. 1440 bytes of input / 1440 of output data
  • Features Media redundancy (MRP),
  • automatic addressing,
  • topology detection (LLDP, DCP),
  • diagnosis alarms
  • PROFINET conformance class C

CAN interface

  • Number 1
  • Type ISO/DIN 11898-2 CAN High Speed physical Layer
  • Connection SUB-D connector, 9 pin, male
  • Transmission rate 50, 100, 125, 250, 500, 800, 1000 Kbit/s
  • Protocol CANopen® according to DSP301 V4.2
  • TPDOs 16
  • RPDOs 16
  • Features NMT
  • Heartbeat
  • Nodeguarding
  • Sync

USB interface

  • Protocol Full-speed USB 2.0 device
  • Connection USB-C
  • Electrical isolation 500 V

Status indicator

  • Function status 4 LEDs bi-color
  • Ethernet status 4 LEDs

Power supply

  • Operating supply 24 V DC, 18–30 V DC
  • Current draw Max. 150 mA with 24 V DC
  • Power dissipation 4 W

Ambient conditions

  • Ambient temperature -20 °C … +60°C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Pollution degree 2
  • Protection rating IP20
  • Approvals CE
