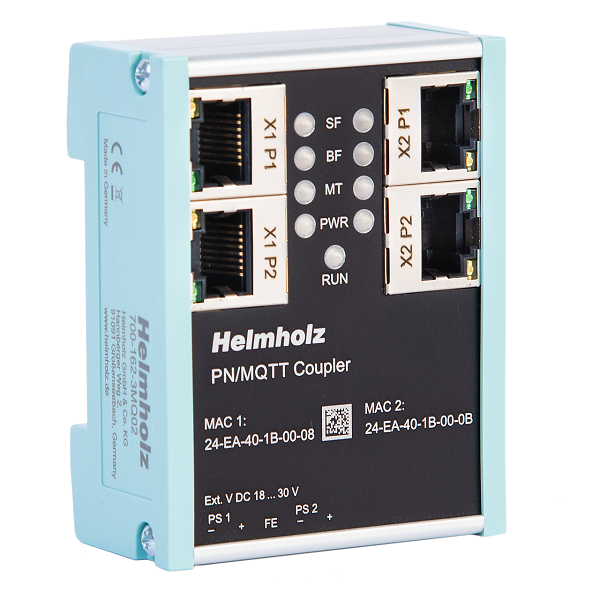

Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02

Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02

– Profinet interface

  • Profinet port: 2xRJ45
  • 100 Mbps full duplex
  • Max. 1024 bytes of input and output data
  • Media redundancy (MRP),
  • Automatic addressing,
  • Topology detection (LLDP, DCP),
  • Diagnosis alarms
  • PROFINET conformance class B

– MQTT interface

  • MQTT port: 2xRJ45
  • Protocol: MQTT V3.1.1 & V5
  • Transmission rate: 10/100 Mbps, full/half duplex

– 8 LED trạng thái Ethernet, 9 LED chức năng
– Điện áp làm việc: 24 VDC
– Kích thước: 32.5 x 58.5 x 76 mm
– Lắp đặt trên DIN rail. IP20

Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02

Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02 - sơ đồ hoạt động của MQTT

Bus coupler PN/MQTT làm việc như thế nào?

– Các thiết bị giao tiếp, truyền tải thông tin cho nhau thông qua MQTT-Broker.
– Thiết bị gửi dữ liệu đến MQTT-Broker, hành động đó được gọi là Publish
– Các thiết bị nào quan tâm hoặc cần dữ liệu thì Subscrible đến MQTT-Broker để được nhận thông tin đó.

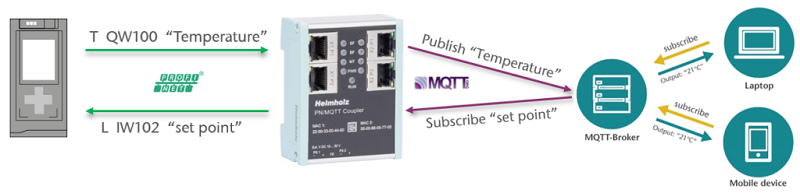

Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02 - hoạt động

❖ Profinet/ MQTT là một bộ ghép nối (coupler) giữa 2 mạng Profinet và MQTT (Message Queue Telemetry Transport Protocol), cho phép truyền tải đơn giản các thông điệp trong thế giới IoT.

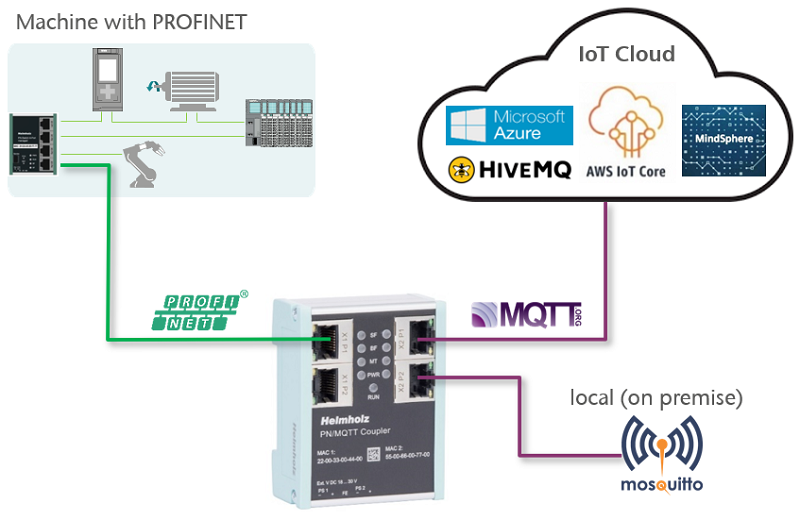

Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02 - diagram

❖ Tích hợp vào PLC thông qua tệp GSDML.
❖ Việc tích hợp trực tiếp vào PLC giúp lập trình viên kiểm soát hoàn toàn việc trao đổi dữ liệu với thế giới IoT.

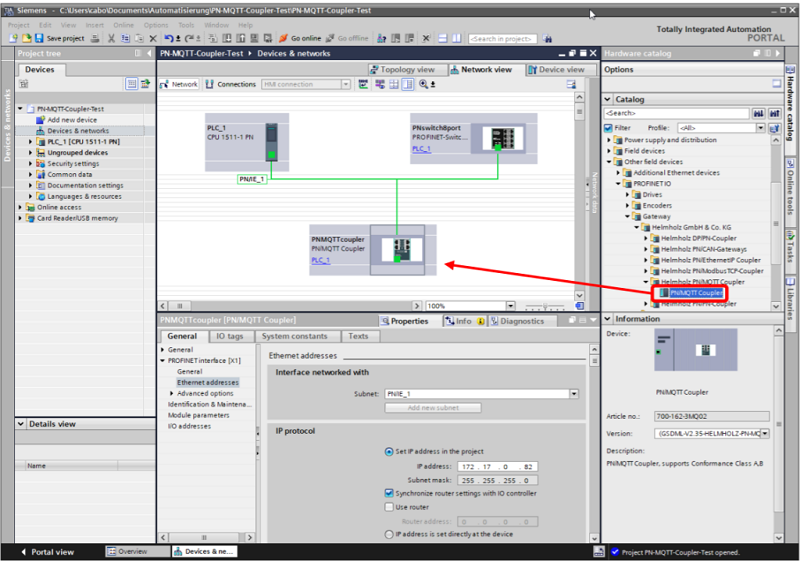

Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02 - TIA-portal integration

Đặc tính:

– Hỗ trợ các tiêu chuẩn OASIS MQTT V3.1.1 và V5
– Gán dữ liệu IO dễ dàng thông qua tệp GSDML
-Có thể cấu hình tối đa 100 giá trị để truyền đồng thời
– Cấu hình linh hoạt thông qua trình duyệt web
– Mạng riêng biệt cho kết nối PROFINET và MQTT
– Kết nối với các “broker” trong mạng cục bộ hoặc trực tiếp với “đám mây”
– Xác thực (mật khẩu, chứng chỉ) và mã hóa (TLS)
– Hỗ trợ AWS IoT, Microsoft Azue, HiveMQ, Siemens Mindsphere (đang chuẩn bị)
– Thiết kế rất nhỏ gọn để lắp trên DIN rail
– Nguồn điện dự phòng
– Cách ly mạng

Thông số kỹ thuật – Bộ ghép nối mạng Profinet-MQTT Helmholz 700-162-3MQ02

PROFINET Coupler PN / MQTT

General information

  • Order number 700-162-3MQ02
  • Article name PN/MQTT Coupler
  • Scope of deliveryPN/MQTT Coupler with power plug
  • Dimensions (DxWxH) 5 x 58.5 x 76 mm
  • Weight 135 g

PROFINET interface (X1)

  • Number 1
  • Connection 2 x RJ45, integrated switch
  • Protocol PROFINET IO as defined in IEC 61158-6-10
  • Transmission rate 100 Mbps full duplex
  • I/O image size 1024 bytes of input and output data
  • FeaturesMedia redundancy (MRP),
  • automatic addressing,
  • topology detection (LLDP, DCP),
  • diagnosis alarms
  • PROFINET conformance class B

MQTT interface (X2)

  • Number 1
  • Connection 2x RJ45, integrated switch
  • Protocol MQTT V3.1.1 & V5
  • Transmission rate 10/100 Mbps, full/half duplex

Status indicator

  • Function status 9 LEDs
  • Ethernet status 8 LEDs

Power supply

  • Operating voltage 24 V DC (18 – 28 V DC)
  • Current draw 140 mA
  • Power dissipation 3.4 W

Ambient conditions

  • Ambient temperature 0 °C to 60 °C
  • Transport and storage temperature -20 °C to 80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP 20
  • Mounting positionas desired
  • Approvals CE
