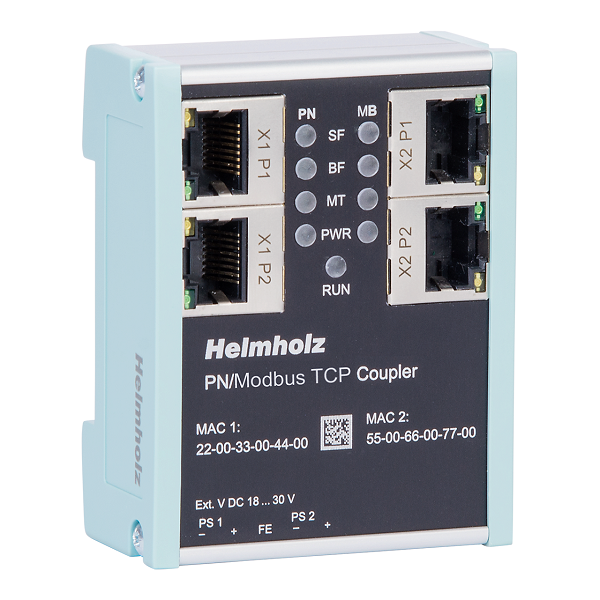

BỘ GHÉP NỐI MẠNG PROFINET - Modbus TCP 700-159-3MB02 - header

BỘ GHÉP NỐI MẠNG PROFINET – Modbus/TCP 700-159-3MB02

BỘ GHÉP NỐI MẠNG PROFINET – Modbus/TCP 700-159-3MB02

– Cực kỳ nhỏ gọn, lắp trên DIN-rail.
– Có ngõ vào nguồn cấp dự phòng.
– Cách ly giữa các mạng.
– Có thể trao đổi 1024 byte dữ liệu.
– 300 slot có thể được cấu hình cho dữ liệu PROFINET IO.
– Hỗ trợ nhiều ModbusTCP server (slave) truy cập đồng thời.
– Cấu hình thông qua tệp GSDML.

HELMHOLZ _ BỘ GHÉP NỐI MẠNG PROFINET – ETHERNET/IP 700-159-3MB02

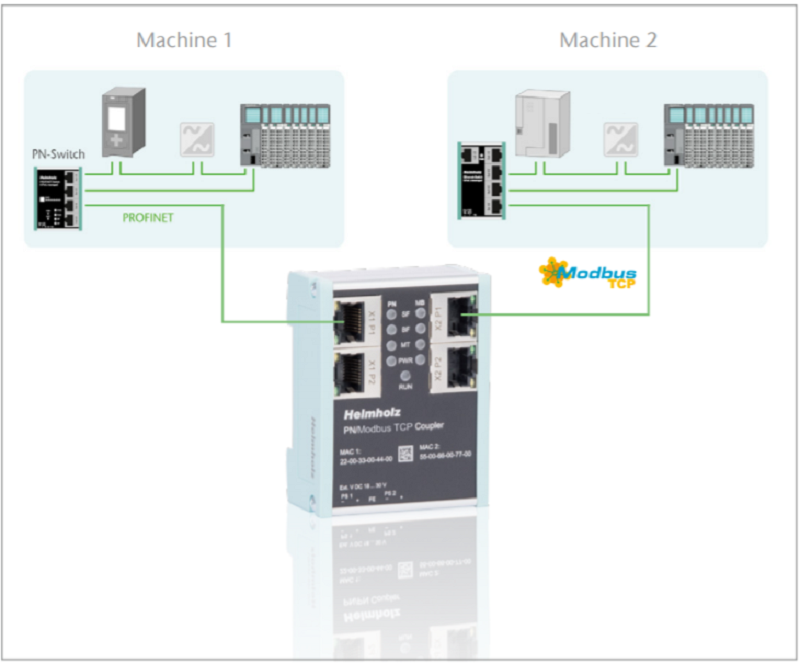

BỘ GHÉP NỐI MẠNG PROFINET - ModbusTCP 700-159-3MB02 - sample network

● Với bộ ghép nối PROFINET – Modbus/TCP, việc kết nối giữa các máy trong hệ thống mạng PROFINET với các thiết bị mạng Modbus/TCP trở nên đơn giản, cho phép thu thập dữ liệu giữa từ các thiết bị Modbus/TCP về bộ điều khiển PROFINET.
● Dữ liệu đầu vào một phía của mạng được cung cấp từ dữ liệu đầu ra ở phía bên kia của mạng rồi truyền vào PLC. Trao đổi dữ liệu I/O diễn ra trực tiếp và nhanh nhất có thể mà không cần xử lý thêm.

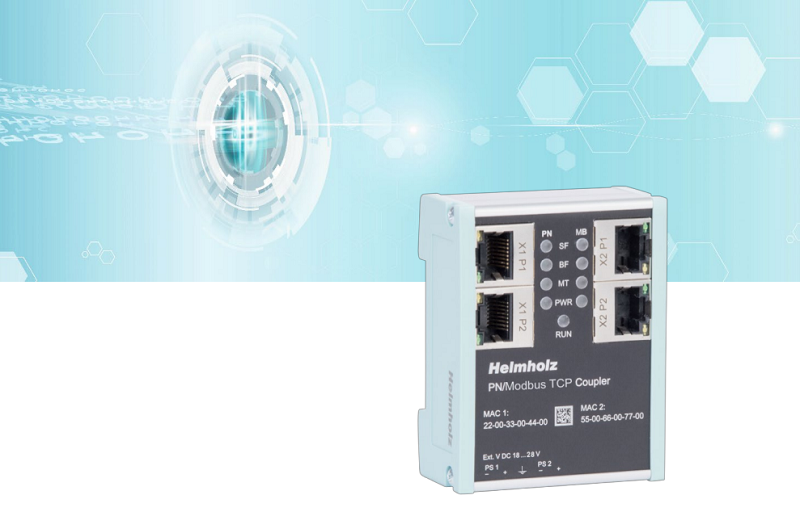

BỘ GHÉP NỐI MẠNG PROFINET - Modbus TCP 700-159-3MB02 - body 2

Các đặc tính:

– Cực kỳ nhỏ gọn, lắp trên DIN-rail.
– Có ngõ vào nguồn cấp dự phòng.
– Cách ly giữa các mạng.
– Có thể trao đổi 1024 byte dữ liệu.
– 300 slot có thể được cấu hình cho dữ liệu PROFINET IO.
– Hỗ trợ nhiều ModbusTCP server (slave) truy cập đồng thời.
– Cấu hình thông qua tệp GSDML.

BỘ GHÉP NỐI MẠNG PROFINET - Modbus TCP 700-159-3MB02 - body 3



Thông số kỹ thuật BỘ GHÉP NỐI MẠNG PROFINET – Modbus/TCP 700-159-3MB02

PROFINET Coupler PN / ModbusTCP

General information

  • Order number 700-159-3MB02
  • Article name PN/ModbusTCP Coupler
  • Scope of delivery PN/ModbusTCP Coupler with power plug
  • Dimensions (DxWxH) 5 x 58.5 x 76 mm
  • Weight 135 g

PROFINET interface (X1)

  • Number 1
  • Connection 2 x RJ45, integrated switch
  • Protocol PROFINET IO as defined in IEC 61158-6-10
  • Transmission rate 100 Mbps full duplex
  • I/O image size 1024 bytes of input and output data
  • Features Media redundancy (MRP),
  • automatic addressing,
  • topology detection (LLDP, DCP),
  • diagnosis alarms
  • PROFINET conformance class B

ModbusTCP interface (X2)

  • Number 1
  • Connection 2x RJ45, integrated Switch
  • Protocol ModbusTCP server
  • Transmission rate 10/100 Mbps full duplex
  • I/O image size 65536 coil bits,
  • 65536 discrete input bits,
  • 65536 input register,
  • 65536 holding register
  • Supports Modbus function codes 1, 2, 3, 4, 5, 6, 15, 22, 23

Status indicator

  • Function status 9 LEDs
  • Ethernet status 8 LEDs

Power supply

  • Operating voltage 24 V DC (18 – 28 V DC)
  • Current draw 140 mA at 24 V DC
  • Power dissipation 3,4 W

Ambient conditions

  • Ambient temperature 0 °C to 60 °C
  • Transport and storage temperature -20 °C to 80 °C
  • Protection rating IP 20
  • Mounting position as desired
  • Approvals CE, UL
