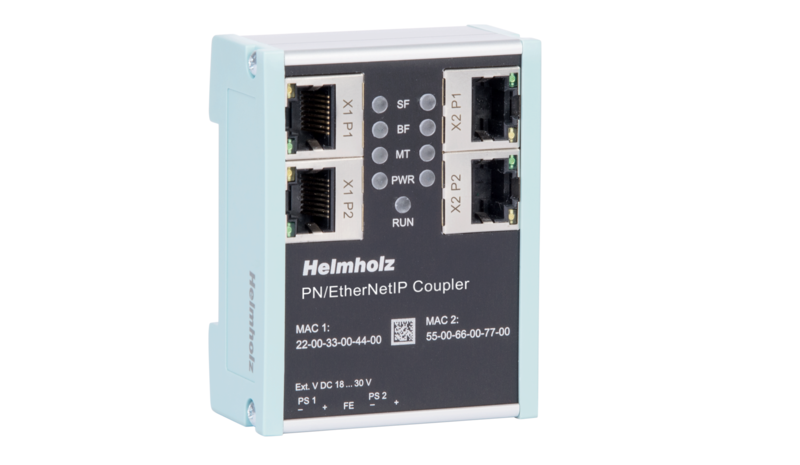

BỘ GHÉP NỐI MẠNG PROFINET - ETHERNET/IP 700-160-3EN02 - header

BỘ GHÉP NỐI MẠNG PROFINET – ETHERNET/IP 700-160-3EN02

BỘ GHÉP NỐI MẠNG PROFINET – ETHERNET/IP 700-160-3EN02

– Cực kỳ nhỏ gọn, lắp trên DIN-rail
– Có ngõ vào nguồn cấp dự phòng
– Cách ly giữa các mạng
– Có thể trao đổi 1024 byte dữ liệu
– Cấu hình được đến 300 slot Profinet; 3 cụm I/O Etnernet/ IP

HELMHOLZ _ BỘ GHÉP NỐI MẠNG PROFINET – ETHERNET/IP 700-160-3EN02

BỘ GHÉP NỐI MẠNG PROFINET - ETHERNET/IP 700-160-3EN02 - sample network

● Với bộ ghép nối PROFINET – Ethernet/IP, việc kết nối giữa các máy trong hệ thống mạng PROFINET với các máy trong hệ thống mạng Ethernet/IP trở nên đơn giản, cho phép truyền dữ liệu giữa các bộ điều khiển PROFINET và Ethernet/IP.
● Dữ liệu đầu vào một phía của mạng được cung cấp từ dữ liệu đầu ra ở phía bên kia của mạng rồi truyền vào PLC. Trao đổi dữ liệu I/O diễn ra trực tiếp và nhanh nhất có thể mà không cần xử lý thêm.

BỘ GHÉP NỐI MẠNG PROFINET - ETHERNET/IP 700-160-3EN02 - interface

Các đặc tính:

– Cực kỳ nhỏ gọn, lắp trên DIN-rail.
– Có ngõ vào nguồn cấp dự phòng.
– Cách ly giữa các mạng.
– Có thể trao đổi 1024 byte dữ liệu.
– Cấu hình được đến 300 slot Profinet; 3 cụm I/O Ethernet/IP.

BỘ GHÉP NỐI MẠNG PROFINET - ETHERNET/IP 700-160-3EN02 - sample



Thông số kỹ thuật BỘ GHÉP NỐI MẠNG PROFINET – ETHERNET/IP 700-160-3EN02

PROFINET Coupler PN / EtherNetIP

General information

  • Order number 700-160-3EN02
  • Article name PN/EtherNetIP Coupler
  • Scope of delivery PN/EtherNetIP Coupler with power supply plug
  • Dimensions (DxWxH) 5 x 58.5 x 76 mm mm
  • Weight 135 g

PROFINET interface (X1)

  • Number 1
  • Connection 2 x RJ45, integrated switch
  • Protocol PROFINET IO Device as defined in IEC 61158-6-10
  • Transmission rate100 Mbps full duplex
  • I/O image size 1024 bytes of input and output data
  • Featuresmedia redundancy (MRP-Client),
  • automatic addressing,
  • Topologieerkennung (LLDP, DCP),
  • diagnosis alarms
  • PROFINET conformance class B

EtherNet/IP interface (X2)

  • Number 1
  • Connection 2x RJ45, integrated switch
  • Protocol EtherNet/IP
  • implicit messaging (Transport Class 1)
  • explicit messaging (Transport Class 3)
  • Transmission rate 10/100 Mbit/s, full-/half duplex
  • I/O image size 3x input assemblies + 3x output assemblies
  • together maximum 1024 bytes data
  • Number of the assemblies adjustable

Status indicator

  • Function indicator 9 LEDs
  • Ethernet status 8 LEDs

Power supply

  • Operating voltage 24 V DC (18 – 28 V DC)
  • Current draw 140 mA
  • Power dissipation 3.4 W

Ambient conditions

  • Ambient temperature 0 °C to 60 °C
  • Transport and storage temperature -20 °C to 80 °C
  • Relative air humidity 95% non-condensing
  • Protection rating IP 20
  • Mounting positionas desired
  • Approvals CE, UL

UL

  • UL UL 61010-1 / UL 61010-2-201
  • Surrounding Air Temperature DC 24 V (18 … 28 VDC, SELV and limited energy circuit)
  • Pollution degree 2
  • Altitude Up to 2000m
  • Temperature cable rating 87 °C

Tài liệu Quick start BỘ GHÉP NỐI MẠNG PROFINET – ETHERNET/IP 700-160-3EN02
