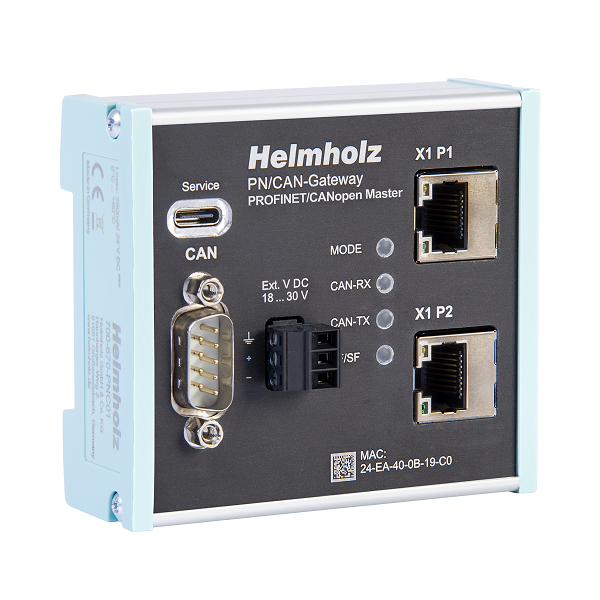

BỘ GHÉP NỐI MẠNG PROFINET - CANopen master 700-670-PNC01 - header

BỘ GHÉP NỐI MẠNG PROFINET – CANopen master 700-670-PNC01

BỘ GHÉP NỐI MẠNG PROFINET – CANopen master 700-670-PNC01

– Cực kỳ nhỏ gọn, lắp trên DIN-rail
– Tối đa 126 CANopen slave với tối đa 16 TPDO / 16 RPDO mỗi slave
– Tối đa 1420 byte dữ liệu đầu vào và 1420 byte dữ liệu đầu ra trên Profinet
– Tốc độ bit CAN lên đến 1 Mbit/giây
– Profinet: lớp C. Cấu hình qua tệp GSDML; Có chức năng Media redundancy (MRP client)

HELMHOLZ _ BỘ GHÉP NỐI MẠNG PROFINET – CANopen master 700-670-PNC01

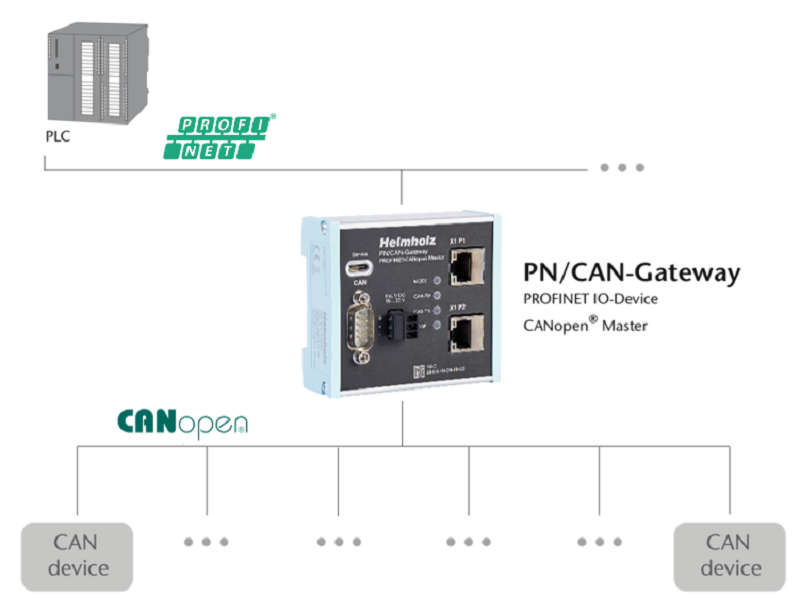

BỘ GHÉP NỐI MẠNG PROFINET - CANopen master 700-670-PNC01 - network diagram

● Với bộ ghép nối PROFINET – CANopen, việc kết nối giữa các máy trong hệ thống mạng PROFINET với các máy trong hệ thống mạng CANopen trở nên đơn giản, cho phép truyền dữ liệu giữa các bộ điều khiển PROFINET và CANopen.
● Dữ liệu đầu vào một phía của mạng được cung cấp từ dữ liệu đầu ra ở phía bên kia của mạng rồi truyền vào PLC. Trao đổi dữ liệu I/O diễn ra trực tiếp và nhanh nhất có thể mà không cần xử lý thêm.

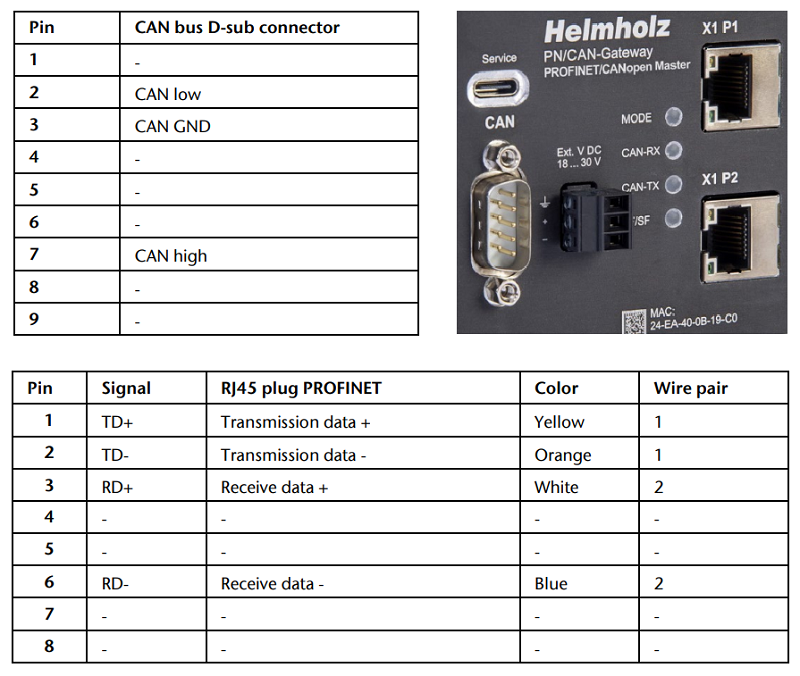

BỘ GHÉP NỐI MẠNG PROFINET - CANopen master 700-670-PNC01 - connection

Các đặc tính:

– Cực kỳ nhỏ gọn, lắp trên DIN-rail
– Tối đa 126 CANopen slave với tối đa 16 TPDO / 16 RPDO mỗi slave
– Tối đa 1420 byte dữ liệu đầu vào và 1420 byte dữ liệu đầu ra trên Profinet
– Tốc độ bit CAN lên đến 1 Mbit/giây
– Profinet: lớp C. Cấu hình qua tệp GSDML; Có chức năng Media redundancy (MRP client)

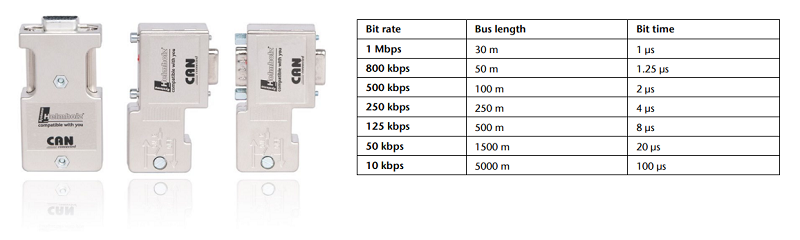

BỘ GHÉP NỐI MẠNG PROFINET - CANopen master 700-670-PNC01 - connector

Thông số kỹ thuật – BỘ GHÉP NỐI MẠNG PROFINET – CANopen master 700-670-PNC01

PROFINET / CAN-Gateway CANopen Master

General information

  • Order number 700-670-PNC01
  • Article name PN/CAN gateway, PROFINET/CANopen Master
  • Scope of delivery PN/CAN-Gateway with power plug
  • Dimensions (DxWxH) 35 x 84 x 76 mm
  • Weight Approx. 160 g

PROFINET interface (X1)

  • Number 1
  • Connection 2x RJ45, integrated switch
  • Protocol PROFINET IO as defined in IEC 61158-6-10
  • Transmission rate 100 Mbps
  • I/O image size max. 1440 bytes of input / 1440 of output data
  • Features Media redundancy (MRP),
  • automatic addressing,
  • topology detection (LLDP, DCP),
  • diagnosis alarms
  • PROFINET conformance class C

CAN interface

  • Number 1
  • Type ISO/DIN 11898-2 CAN High Speed physical Layer
  • Connection SUB-D connector, 9 pin, male
  • Transmission rate 10, 50, 100, 125, 250, 500, 800, 1000 Kbit/s
  • Protocol CANopen® Master according to DSP301 V4.2
  • TPDOs 16 per Slave
  • RPDOs 16 per Slave
  • Features up to 126 Slaves
  • Heartbeat
  • Nodgurading
  • Sync

USB interface

  • Protocol Full-speed USB 2.0 device
  • Connection USB-C
  • Electrical isolation 500 V

Status indicator

  • Function status 4 LEDs bi-color
  • Ethernet status 4 LEDs

Power supply

  • Operating supply 24 V DC, 18–30 V DC
  • Current draw Max. 150 mA with 24 V DC
  • Power dissipation 4 W

Ambient conditions

  • Ambient temperature -20 °C … +60°C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Protection rating IP20
  • Mounting posision as desired
  • Pollution degree 2
  • Approvals CE
