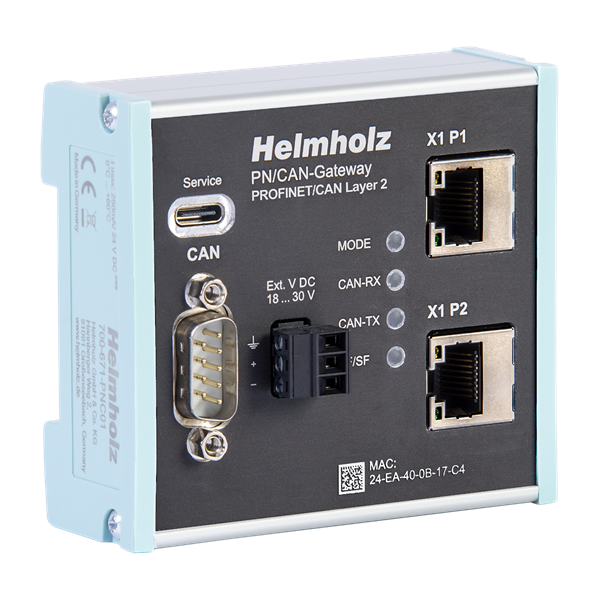

BỘ GHÉP NỐI MẠNG PROFINET_CAN layer 2 - header

BỘ GHÉP NỐI MẠNG PROFINET – CAN layer 2 700-671-PNC01

BỘ GHÉP NỐI MẠNG PROFINET – CAN layer 2 700-671-PNC01

– Cực kỳ nhỏ gọn, lắp trên DIN-rail
– Tối đa 1440 byte dữ liệu đầu vào và 1440 byte dữ liệu đầu ra trên Profinet
– Tốc độ bit CAN lên đến 1 Mbit/giây
– Profinet: lớp C. Cấu hình qua tệp GSDML; Có chức năng Media redundancy (MRP client)
– Có thể cấu hình tối đa 512 khung (frame) CAN khác nhau

BỘ GHÉP NỐI MẠNG PROFINET – CAN layer 2 700-671-PNC01 của Helmholz

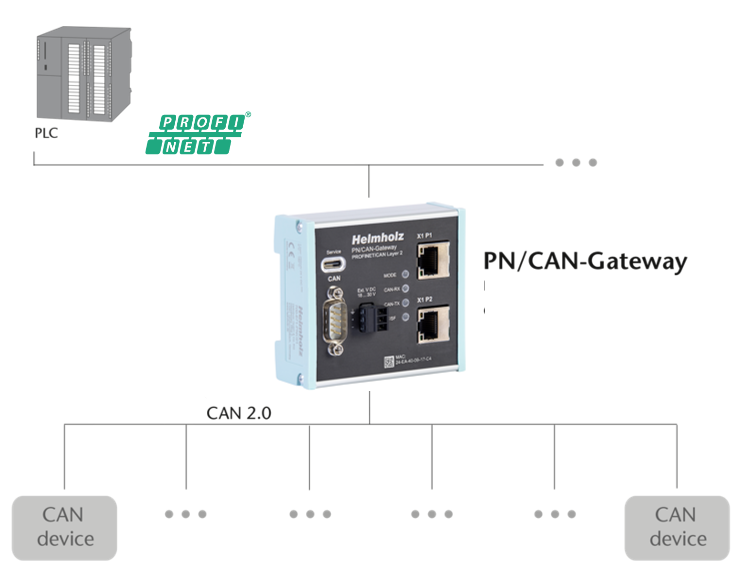

BỘ GHÉP NỐI MẠNG PROFINET_CAN layer 2 - network diagram

● Với bộ ghép nối PROFINET – CAN layer 2, việc kết nối giữa các máy trong hệ thống mạng PROFINET với các máy trong hệ thống mạng CAN layer 2 trở nên đơn giản, cho phép truyền dữ liệu giữa các bộ điều khiển PROFINET và CAN layer 2.
● Dữ liệu đầu vào một phía của mạng được cung cấp từ dữ liệu đầu ra ở phía bên kia của mạng rồi truyền vào PLC. Trao đổi dữ liệu I/O diễn ra trực tiếp và nhanh nhất có thể mà không cần xử lý thêm.

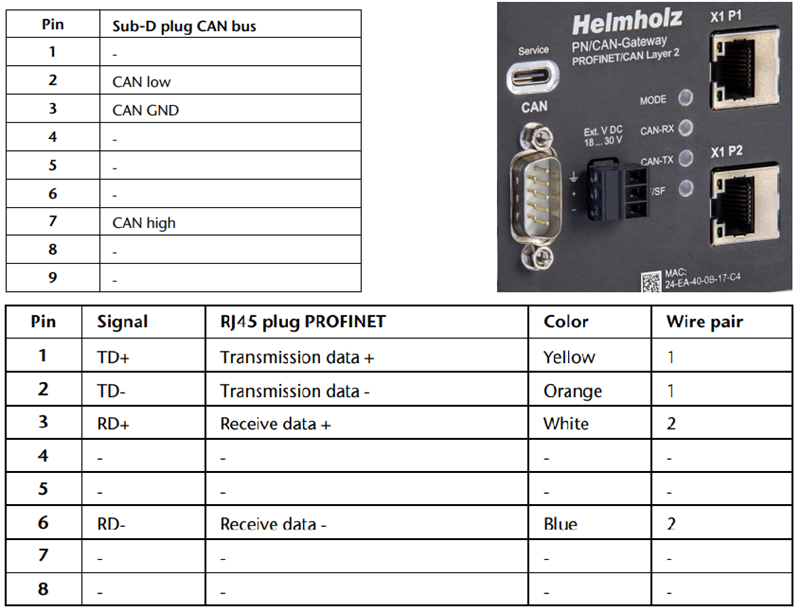

BỘ GHÉP NỐI MẠNG PROFINET_CAN layer 2 - connection

Các đặc tính:

– Cực kỳ nhỏ gọn, lắp trên DIN-rail
– Tối đa 1440 byte dữ liệu đầu vào và 1440 byte dữ liệu đầu ra trên Profinet
– Tốc độ bit CAN lên đến 1 Mbit/giây
– Profinet: lớp C. Cấu hình qua tệp GSDML; Có chức năng Media redundancy (MRP client)
– Có thể cấu hình tối đa 512 khung (frame) CAN khác nhau

BỘ GHÉP NỐI MẠNG PROFINET_CAN network - connector

Sản phẩm tương tự: BỘ GHÉP NỐI MẠNG PROFINET – CANopen master

Thông số kỹ thuật – BỘ GHÉP NỐI MẠNG PROFINET – CAN layer 2 700-671-PNC01

PROFINET / CAN-Gateway CAN Layer 2

General information

  • Order number 700-671-PNC01
  • Article name PN/CAN gateway, CAN Layer 2
  • Scope of delivery PN/CAN-Gateway with power plug
  • Dimensions (DxWxH) 35 x 84 x 76 mm
  • Weight Approx. 160 g

PROFINET interface (X1)

  • Number 1
  • Connection 2x RJ45, integrated switch
  • Protocol PROFINET IO as defined in IEC 61158-6-10
  • Transmission rate 100 Mbps
  • I/O image size max. 1440 bytes of input / 1440 of output data
  • Features Media redundancy (MRP),
  • automatic addressing,
  • topology detection (LLDP, DCP),
  • diagnosis alarms
  • PROFINET conformance class C

CAN interface

  • Number 1
  • Type ISO/DIN 11898-2 CAN High Speed physical Layer
  • Connection SUB-D connector, 9 pin, male
  • Transmission rate 50, 100, 125, 250, 500, 800, 1000 Kbit/s
  • Protocol CAN Layer 2 with 11-bit or 29-bit identifier
  • Features Automatic and controlled receive and transmit objects
  • Receive channel FIFO
  • Transmit channel FIFO

USB interface

  • Protocol Full-speed USB 2.0 device
  • Connection USB-C
  • Electrical isolation 500 V

Status indicator

  • Function status 4 LEDs bi-color
  • Ethernet status 4 LEDs

Power supply

  • Operating supply 24 V DC, 18–30 V DC
  • Current draw Max. 150 mA with 24 V DC
  • Power dissipation 4 W

Ambient conditions

  • Ambient temperature -20 °C … +60°C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Pollution degree 2
  • Protection rating IP20
  • Approvals CE

Tài liệu Quick start BỘ GHÉP NỐI MẠNG PROFINET – CAN layer 2 700-671-PNC01
