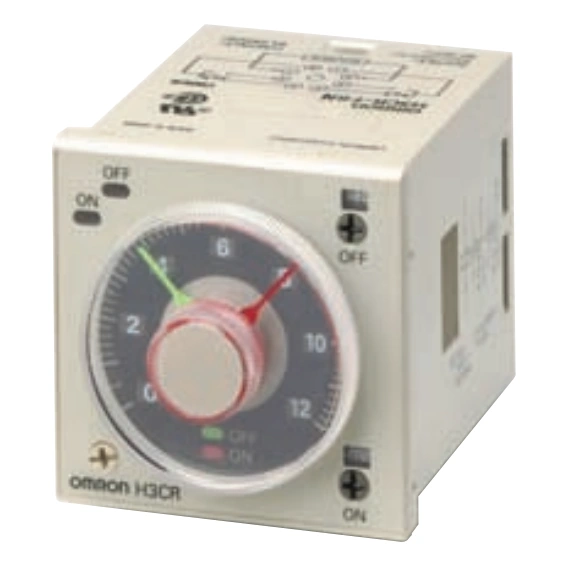

Bộ định thời kép H3CR-F8 AC100-240DC, 100-125 - header

Bộ định thời kép H3CR-F8 AC100-240/DC100-125

Bộ định thời kép H3CR-F8 AC100-240/DC100-125 của Omron

– 2 ngõ ra kép
– Có thể chỉnh thời gian tác động cho từ ngõ ra đơn lẻ
– Nguồn cấp 100 to 240 VAC/100 to 125 VDC
– Dãi thời gian chỉnh được: 0.05 s to 300 h
– DIN 48x48mm

Bộ định thời kép H3CR-F8 AC100-240/DC100-125 +PF083A-L của Omron

Bộ định thời kép H3CR-F8 AC100-240DC, 100-125 - sơ đồ chân

– 2 ngõ ra kép
– Có thể chỉnh thời gian tác động cho từ ngõ ra đơn lẻ
– Dãi thời gian chỉnh được: 0.05 s to 300 h

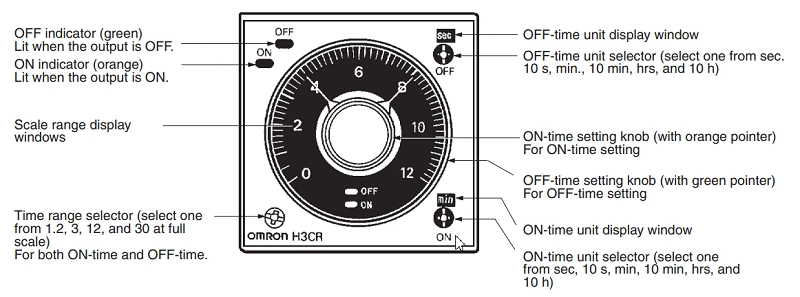

Bộ định thời kép H3CR-F8 AC100-240DC, 100-125 - chức năng
– Nguồn cấp 100 to 240 VAC/100 to 125 VDC
– DIN 48x48mm

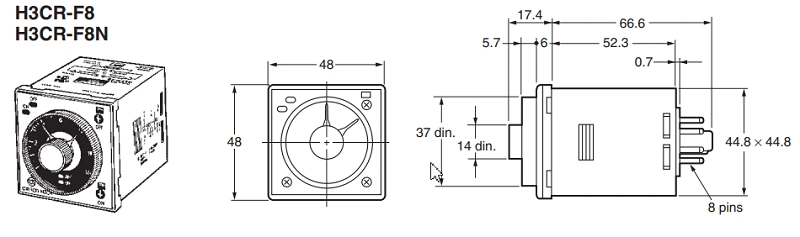

Bộ định thời kép H3CR-F8 AC100-240DC, 100-125 - dimension

Kích thước: 48×48 mm

Sản phẩm tương tự

Thông số kỹ thuật – Bộ định thời analog DPDT H3CR-A8 của Omron

General



Item H3CR-A/-AS/-A-301 H3CR-AP H3CR-A8/-A8S/-A8-301 H3CR-A8E
Operating mode A: ON-delay
B: Flicker OFF start
B2: Flicker ON start
C: Signal ON/OFF-delay
D: Signal OFF-delay
E: Interval
G: Signal ON/OFF-delay
J: One-shot		 A: ON-delay (power supply start)
B: Flicker OFF start (power supply start)
B2: Flicker ON start (power supply start)
E: Interval (power supply start)
J: One-shot (power supply start)
Pin type 11-pin 8-pin
Input type No-voltage input Voltage input —
Time-limit output type H3CR-A/-A8/-AP/-A-301/-A8-301: Relay output (DPDT)
H3CR-AS/-A8S: Transistor output (NPN/PNP universal) *1		 Relay output
(SPDT)
Instantaneous output type — Relay output
(SPDT)
Mounting method DIN track mounting, surface mounting, and flush mounting
Approved standards UL508 *2, CSA C22.2 No.14, NK, Lloyds, CCC: GB/T 14048.5 *3
Conforms to EN61812-1 and IEC60664-1 (VDE0110) 4kV/2.





*1. The internal circuits are optically isolated from the output. This enables universal application as NPN or PNP transistor.
For details, refer to your OMRON website.

*2. Surrounding air temperature: 0°C to 40°C
*3. CCC certification requirements





Recommended fuse Contact Output: 0216005 (250 VAC, 5 A), manufactured by Littelfuse
Transistor Output: 0216.100 (250 VAC, 100 mA) manufactured by Littelfuse
Rated operating voltage Ue
Rated operating current Ie		 Contact Output:
AC-15: Ue: 250 VAC, Ie: 3 A
AC-13: Ue: 250 VAC, Ie: 5 A
DC-13: Ue: 30 VDC, Ie: 0.5 A
Transistor Output:
DC-13: Ue: 30 VDC, Ie: 0.1 A
Rated insulation voltage 250 V
Rated impulse withstand voltage
(altitude: 2,000 m max.)		 4 kV (at 240 VAC)
Conditional short-circuit current 1000 A
