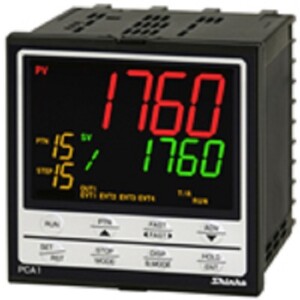

Bộ điều khiển nhiệt độ theo bước PCA1 - header

Bộ điều khiển nhiệt độ theo bước với ngõ ra điều khiển 4-20mA PCA1A00-303

Bộ điều khiển nhiệt độ theo bước với ngõ ra điều khiển 4-20mA PCA1A00-303

– Nguồn cấp: 100-240 VAC
– Nhỏ gọn. IP66. LCD 11 đoạn
– Multi-input. Ngõ ra điều khiển 4-20 mA. Có ra cảnh báo (alarm)
– Đầu ra điều khiển Heating/Cooling OUT2
– Có tín hiệu thời gian,

Bộ điều khiển nhiệt độ theo bước với ngõ ra điều khiển 4-20mA PCA1A00-303

Dung lượng chương trình đến 16 mẫu, mỗi mẫu 16 bước.
Dùng chức năng liên kết, lên đến 256 bước điều khiển ở ngõ ra.

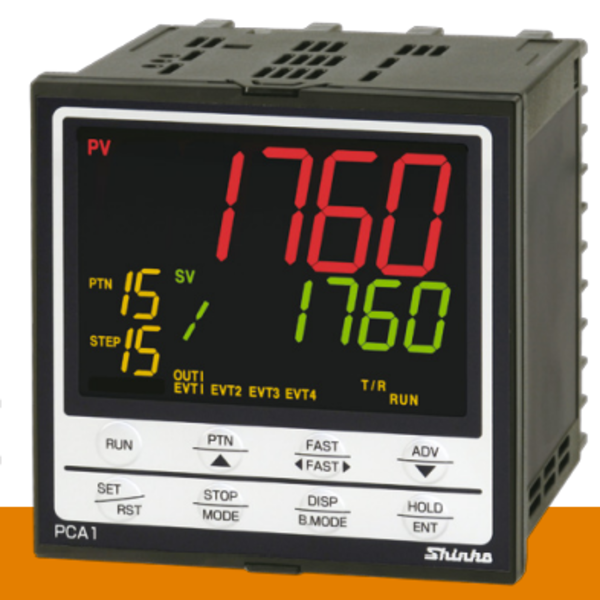

Bộ điều khiển nhiệt độ theo bước PCA1- interface

– Kích thước nhỏ gọn, tiết kiệm không gian: 96 x 96 x 105mm (W x H x D)

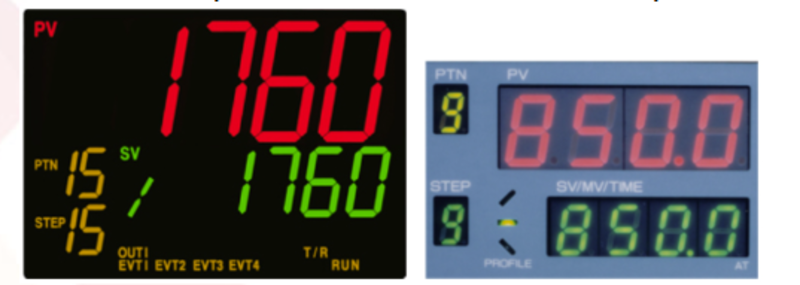

– Màn hình hiển thị sử dụng đèn LED 11 đoạn

Bộ điều khiển nhiệt độ theo bước PCA1 - LED

– Có thể thay đổi được màu sắc của LED hiển thị

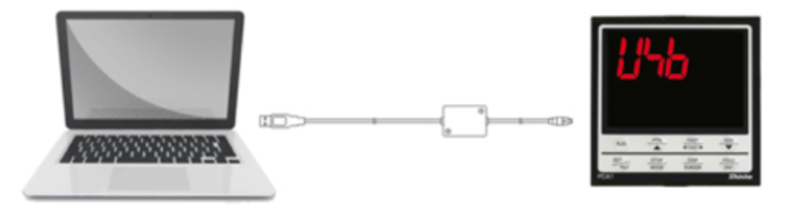

– Thiết bị kết nối điều khiển (standard) – Kết nối với PC thông qua cổng USB

Bộ điều khiển nhiệt độ theo bước PCA1 - PC connection

– Multi-input, tốc độ lấy mẫu cao
– Drip-proof/ Dust-proof: IP66
– Nguồn cấp: 100-240 VAC
– Nhỏ gọn
– Ngõ ra điều khiển 4-20 mA. Có ra cảnh báo (alarm)

Sản phẩm tương tự

Thông số kỹ thuật Bộ điều khiển nhiệt độ theo bước với ngõ ra điều khiển 4-20mA PCA1A00-303

TÍN ĐIỆU ĐẦU VÀO INPUT

 Đầu vào
 Cặp nhiệt điện  K, J, R, S, B, E, T, N, PL-II, C(W/Re5-26)

Trở kháng ngoài : Tối đa 100Ω
Tuy nhiên, đối với loại B : Trở kháng ngoài : Tối đa 40Ω
 RTD  Pt100, JPt 100 loại 3 dây

Trở kháng dây đầu vào cho phép : Tối đa 10Ω/dây

Tuy nhiên, Pt100, -100.0 đến 100.0°C : Tối đa 5Ω/dây
 Dòng điện  0 đến 20mA DC, 4 đến 20mA DC

Trở kháng đầu vào : 50Ω

Dòng điện đầu vào cho phép : Tối đa 100 mA
 Điện áp DC  0 đến 10 mV DC, -10 đến 10 mV DC, 0 đến 50 mV DC,

0 đến 100 mV DC, 0 đến 1 V DC:

Trở kháng đầu vào : Nhỏ nhất 1MΩ.

Điện áp đầu vào cho phép : Tối đa 5V DC

Trở kháng nguồn tín hiệu cho phép : Tối đa 2kΩ (0 đến 1 V DC)

Tối đa 200Ω (0 đến 100mV DC, 0 đến 50 mV DC)

Tối đa 40Ω (-10 đến 10 mV DC)

Tối đa 20Ω (0 đến 10mV DC)
 0 đến 5 V DC, 1 đến 5 V DC, 0 đến 10 V DC

Trở kháng đầu vào cho phép : Nhỏ nhất 100kΩ

Điện áp đầu vào cho phép : Tối đa 15 V DC

Trở kháng nguồn tín hiệu cho phép : Tối đa 100Ω



TÍN ĐIỆU ĐẦU RA OUTPUT

 Đầu ra điều khiển
 Tiếp điểm Relay

1b1b

  Khả năng điều khiển : 3 A 250 V AC (tải trở)  1 A 250 V AC (tải cảm cos=0.4)

Tuổi thọ về điện : 100,000 lần
 SSR  12V DC ± 15%

Tối đa 40mA (bảo vệ ngắn mạch)
 Dòng điện  4 đến 20mA

Độ phân giải : 12000

Tải kháng : Tối đa 600Ω
 Đầu ra Event

EVT1 đến EVT4
 Tiếp điểm Relay

1a

  Khả năng điều khiển : 3 A 250 V AC (tải trở) 1 A 250 V AC (tải cảm cos=0.4)

Tuổi thọ về điện : 100,000 lầ



HIỆU SUẤT

 Độ chính xác
 Cặp nhiệt điện  Khoảng ± 0.2% của dải đầu vào ± 1 chữ số

Tuy nhiên, đầu vào R, S 0 đến 200°C (32 đến 392°F) : Khoảng 6°C (12°F)

Đầu vào B 0 đến 300°C (0đến 572°F) : Độ chính xác không được đảm bảo

Đầu vào K, J, E, T, N, nhỏ hơn 0°C (32°F) : Trong khoảng ± 0.4% của dải
đầu vào ± 1 chữ số
 Nhiệt điện
trở (RTD)		  Trong khoảng ± 0.1% của dải đầu vào ± 1 chữ số
 Dòng điện,
điện áp		  ± 0.2% của dải đầu vào ± 1 chữ số
 Độ chính xác bù Cold junction  Trong khoảng ±1°C ở 0 đến 50°C
 Tốc độ lấy mẫu đầu vào  125 ms
 Độ chính xác thời gian hiển thị  ±0.1% thời gian thiết lập
 Độ chính xác thiết lập  Dựa trên độ chính xác đầu vào và độ chính xác bù Cold junction
 Độ chính xác thời gian thiết lập  ± 0.1% thời gian thiết lập
 Thiết lập độ phân giải
 Nhiệt độ  Đầu vào cặp nhiệt điện, RTD không có dấu thập phân :  1°C (°F)

Đầu vào cặp nhiệt điện, RTD có dấu thập phân : 0.1°C (°F)

Đầu vào dòng, áp DC : 1
 Thời gian  1 phút hoặc 1 giây



ĐIỀU KHIỂN THEO CHƯƠNG TRÌNH

 Số chương trình nhiệt  16
 Số bước nhiệt  256 bước nhiệt (16 bước nhiệt/chương trình nhiệt)
 Độ lặp  0 đến 9999 lần (không lặp lại khi thiết lập giá trị về 0)
 Phạm vi chương trình  0 đến 99 giờ 59 phút hoặc 0 đến 99 phút 59 giây/bước nhiệt

(khi thiết lập giá trị về —–  điều khiển cố định(Fixed value control)

được thực hiện bằng cách sử dụng bước SV)
 Giá trị chờ  Đầu vào cặp nhiệt điện, RTD không có dấu thập phân : ± (0 đến 100)°C (°F)

Đầu vào cặp nhiệt điện, RTD có dấu thập phân :± (0.0 đến 100.0)°C (°F)

Đầu vào dòng, áp DC : ± (0 đến 1000) (vị trí dấu thập phần là theo vị trí dấu thập phân được lựa chọn)

(hoạt động chờ sẻ không hoạt động khi thiết lập về 0 hoặc 0.0)
