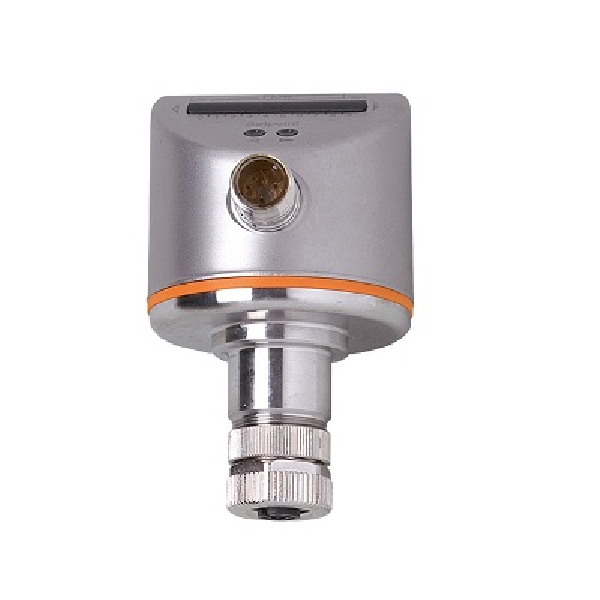

Bộ điều khiển giám sát cảm biến lưu lượng IFM SR5900 - header

Bộ điều khiển giám sát cảm biến lưu lượng IFM SR5900

Bộ điều khiển giám sát cảm biến lưu lượng IFM SR5900

– Giám sát cho cảm biến lưu lượng; Ø 50 / L = 83 mm
– Giám sát chất lỏng và khí trong đường ống một cách hiệu quả
– Dùng để kết nối các cảm biến lưu lượng với độ sâu ngâm lớn
– Đối với cảm biến làm bằng gốm sứ, inox cao cấp và titan
– Dễ dàng thiết lập các điểm chuyển đổi để thiết lập nhanh chóng
– Có thanh LED hiện biểu đồ để chỉ báo điểm chuyển đổi và lưu lượng

Bộ điều khiển giám sát cảm biến lưu lượng IFM SR5900 là một thiết bị được sử dụng để giám sát và đo lường lưu lượng chất lỏng hoặc khí trong công nghiệp

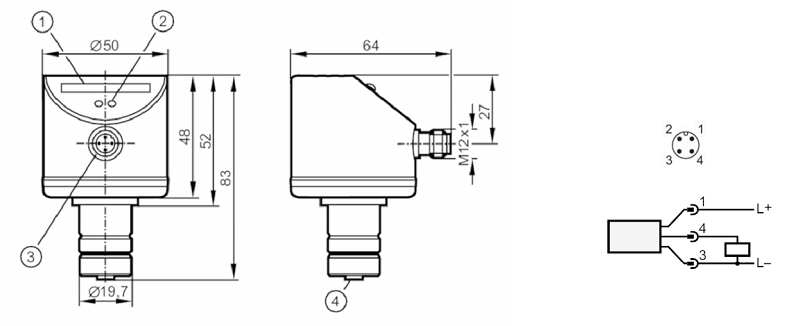

Bộ điều khiển giám sát cảm biến lưu lượng IFM SR5900 - hình ảnh chi tiết

– Giám sát chất lỏng và khí trong đường ống một cách hiệu quả
– Dùng để kết nối các cảm biến lưu lượng với độ sâu ngâm lớn
– Đối với cảm biến làm bằng gốm sứ, inox cao cấp và titan
– Dễ dàng thiết lập các điểm chuyển đổi để thiết lập nhanh chóng
– Có thanh LED hiện biểu đồ để chỉ báo điểm chuyển đổi và lưu lượng
– Bộ điều khiển giám sát cho cảm biến lưu lượng; Ø 50 / L = 83 mm

Thông số kỹ thuật – Bộ điều khiển giám sát cảm biến lưu lượng IFM SR5900

Application

Application Flow monitoring; Wire monitoring

Electrical data

Operating voltage[V] 19…36 DC
Current consumption[mA] < 70
Protection class III
Reverse polarity protection yes
Power-on delay time[s] 10
Number of channels 1

Outputs

Electrical design PNP
Max. voltage drop switching output DC[V] 2.5
Permanent current rating of switching output DC[mA] 250
Switching function flow monitoring output switches when flow is present: ON for output function = normally open / OFF for output function = normally closed
Short-circuit protection yes
Overload protection yes

Software / programming

Adjustment of the switch point pushbutton

Operating conditions

Ambient temperature[°C] -20…60
Protection IP 67; (with sensor attached)

Tests / approvals

EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducted 10 V


Shock resistance
DIN IEC 68-2-27 30 g (6 ms)


Vibration resistance
DIN IEC 68-2-6 5 g (55…2000 Hz)


MTTF[years] 342

Mechanical data

Weight[g] 225.5
Housing cylindrical
Dimensions[mm] Ø 50 / L = 83
Materials stainless steel (316L/1.4404); stainless steel (304/1.4301); PC; PBT-GF20; EPDM/X; brass

Displays / operating elements

Display
function LED, bar graph
switching status LED, orange flash in case of wire break



Remarks

Remarks
Connection for flow sensor without short-circuit protection / reverse polarity protection.
The flow sensor must be directly connected to the control monitor.
A connection by means of extension cables is not allowed.


Pack quantity 1 pcs.

Electrical connection

Connection Connector: 1 x M12; coding: A
