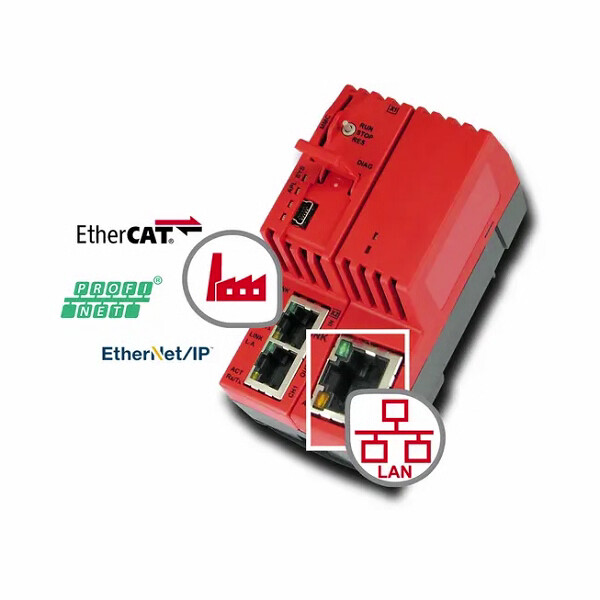

Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100-EN - HEADER

Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100-EN

Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100-EN

– NHST-T100-EN/PNM hỗ trợ các giao thức PROFINET IO với đầy đủ tính năng cho tối đa 128 thiết bị PROFINET Slave
– Hỗ trợ thẻ nhớ SD để sao lưu và phục hồi firmware, cấu hình nhanh chóng
– Truy cập mở dựa trên TCP/IP
– Tích hợp đơn giản vào các hệ thống nhúng theo driver mã nguồn “C”
– Khả năng cấu hình mở dựa trên XML
– IP20

Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100-EN: là bộ điều khiển Ethernet LAN master lắp DIN-rail

– NHST-T100-EN/PNM hỗ trợ các giao thức PROFINET IO với đầy đủ tính năng cho tối đa 128 thiết bị PROFINET Slave
– Trong trường hợp một trong hai thiết bị bị lỗi hoặc nếu một đường truyền bị gián đoạn, có thể chuyển đổi từ thiết bị này sang thiết bị kia.
– Được điều khiển thông qua giao thức truy cập dựa trên TCP/IP đơn giản
– Dành cho Profinet, Ethernet/IP, EtherCAT

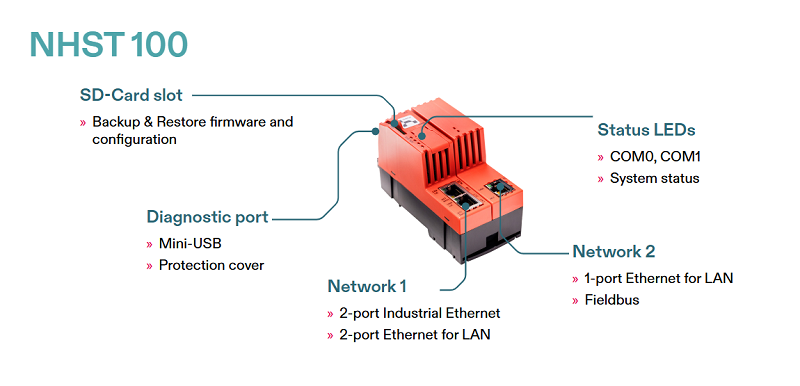

Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100 - DESCRIPTION
– Nhờ công nghệ LAN, hai thiết bị có thể được vận hành kết hợp như các thiết bị dự phòng.

Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100 - intro

Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100 - INTEGRATION



Sản phẩm khác

Thông số kỹ thuật – Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100-EN

Product Product name NHST-T100-EN/PNM
Part number 1890.840
Brief description Ethernet LAN PROFINET IO-Controller
Communication controller netX netX 100
Integrated Memory RAM 8 MB SDRAM
FLASH 4 MB serial Flash
Memory card Type and size SD card, max. 2 GByte. SDHC- or SDXC-card type must not be used.
Power supply Supply voltage 24 V DC ± 6 V
Maximum Current at 24 V (typically) 130 mA
Typical power consumption 3.2 W
Connector Mini-COMBICON, 2-pin
Reverse voltage protection yes
Requirement to the power supply For UL conform usage: Device shall be supplied by an isolated voltage source
Communication interface 1 Communication standard Ethernet
Interface type 100BASE-TX or 10BASE-T, isolated
Connector 2 * RJ45
Communication interface 2 Communication standard Ethernet
Interface type 100BASE-TX or 10BASE-T, isolated
Connector 1 * RJ45
Diagnostic interface Type USB
Connector Mini-USB, 5-pin
Displays LED displays SYS System status netHOST
APL Application status netHOST
SF Communication status
BF Communication status
LINK Link
ACT Activity
Environment Ambient temperature range for operation 0 °C … +60 °C
Ambient temperature range for storage -40 °C … +85 °C
Humidity range no condensation permitted
Pollution degree For UL-compliant usage: Device must be used in a pollution degree 2 environment
Altitude 0 m … 2000 m
Device Dimensions (L x W x H) 100 x 52 x 70 mm (without connector)
Weight appr. 150 g
Degree of protection IP 20
Mounting on DIN rail EN 60715
Configuration Configuration software SYCON.net
Ethernet Device Configuration Tool
Conformity RoHS Yes
Conformance with EMC directives CE sign Yes
UKCA sign Yes
Emission EN 55011 / BS EN 55011
Immunity EN 61131-2 / BS EN 61131-2

Datasheet Bộ điều khiển Ethernet LAN master lắp DIN-rail NHST-T100-EN
