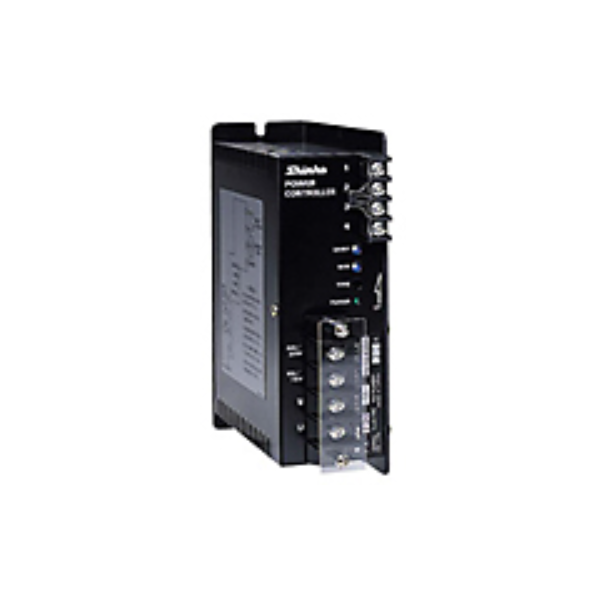

Bộ điều khiển công suất 1 pha PA-215-H

Bộ điều khiển công suất 1 pha PA-215-H

– Điện áp định mức: 100/110 V AC hoặc 200/220 V AC
– Kích thước (W × H × D): 60 mm × 178 mm × 152 mm
– Tín hiệu đầu vào: Dòng điện DC 4 đến 20mA, đầu vào tiếp điểm rơle, cài đặt thủ công, điện áp DC 0,8 đến 4V
– Trọng lượng: 1.1 kg

Bộ điều khiển công suất 1 pha PA-215-H: là bộ điều khiển công suất (còn gọi là bộ điều chỉnh điện áp) được sử dụng để điều chỉnh công suất cho các thiết bị gia nhiệt, động cơ (quạt…) và các tải công nghiệp khác bằng cách điều chỉnh điện áp đầu ra hoặc góc pha. Hỗ trợ điều khiển chính xác cho các loại tải khác nhau và phù hợp cho các ứng dụng điều khiển máy móc

Bộ điều khiển công suất 1 pha PA-215-H - DETAIL

– Điện áp định mức: 100/110 V AC hoặc 200/220 V AC
– Kích thước (W × H × D): 60 mm × 178 mm × 152 mm
– Tín hiệu đầu vào: Dòng điện DC 4 đến 20mA, đầu vào tiếp điểm rơle, cài đặt thủ công, điện áp DC 0,8 đến 4V
– Trọng lượng: 1.1 kg

Sản phẩm khác

Thông số kĩ thuật – Bộ điều khiển công suất 1 pha PA-215-H

Spec
Control System
Control system Specify one from the following.
-Single-phase control system (H series)
-Zero-cross frequency division control sytem (single-phase) (Z series)
-3-phase control system (H3 series)
(For 3-phase control system, zero-cross frequency division system is not available.)
Rating
Number of phase Specify one from the following.
-Single-phase
-3-phase
Rated current 15A, 30A, 60A, 100A, 150A
Input signal 4 to 20mA DC, Relay contact input, Manual setting, 0.8 to 4V DC
Rated voltage 100/110V AC, 200/220V AC 50/60Hz common use
For 150A, specify one from the following.
-100/110V AC 50/60Hz (Impossible to designate for 3-phase.)
-200/220V AC 50/60Hz
Output adjustment range 0 to 98% of rated voltage
Gradient adjustment range 0 to 100% (DAMP)
Voltage fluctuation range Within 10% of rated voltage
Soft-up For only Single-phase control system (H series),
0.2 to 5 sec, variable (Default: 0.2 sec)
General Structure

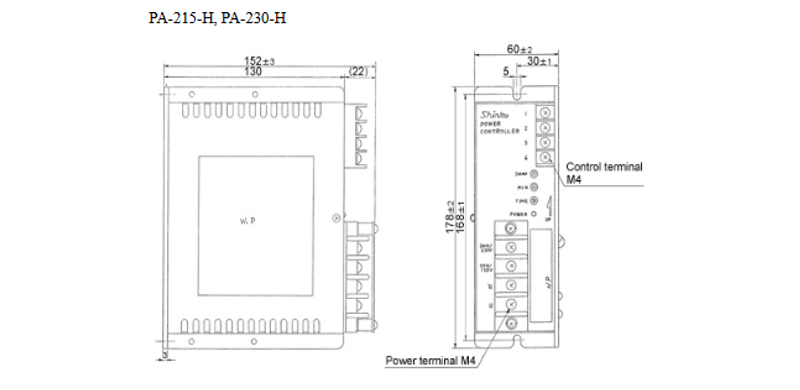

External dimensions
Model
W x H x D (mm)
Single-phase (H, Z series)
3-phase
PA-215 60x178x152 121x260x197
PA-230 60x178x152 121x260x197
PA-260 124x228x157 280x235x193
PA-2100 155x228x157 378x235x193
PA-2150 185x345x175 378x345x210
Mounting Surface mounting
Insulation, Dielectric Strength
External dimensions
Model
W x H x D (mm)
Single-phase (H, Z series)
3-phase
PA-215 60x178x152 121x260x197
PA-230 60x178x152 121x260x197
PA-260 124x228x157 280x235x193
PA-2100 155x228x157 378x235x193
PA-2150 185x345x175 378x345x210
Mounting Surface mounting
Heating Value
Heating value Single-phase (H, Z series)

Output
current		 15A 30A 60A 100A 150A
Internal
heating
value		 22W 36W 60W 100W 175W

3-phase

Output current 15A 30A 60A 100A 150A
Internal heating value 75W 114W 186W 300W 430W


Other
Ambient temperature Operating temperature: 0 to 60 (allowable current decreases at 40 or higher)

Output decreasing rate:PA-200 Ambient temperature
Weight
Model Weight
Single-phase
(H series)		 Single-phase
(Z series)		 3-phase
PA-215 1.1kg 1.0kg 2.5kg
PA-230 1.1kg 1.1kg 3.0kg
PA-260 3.0kg 3.0kg 6.0kg
PA-2100 3.5kg 3.5kg 9.0kg
PA-2150 6.0kg 6.0kg 12.0kg
Accessories Instruction manual 1 copy
