Bộ chuyển đổi tín hiệu 24 VDC sang 200 VDC 50003

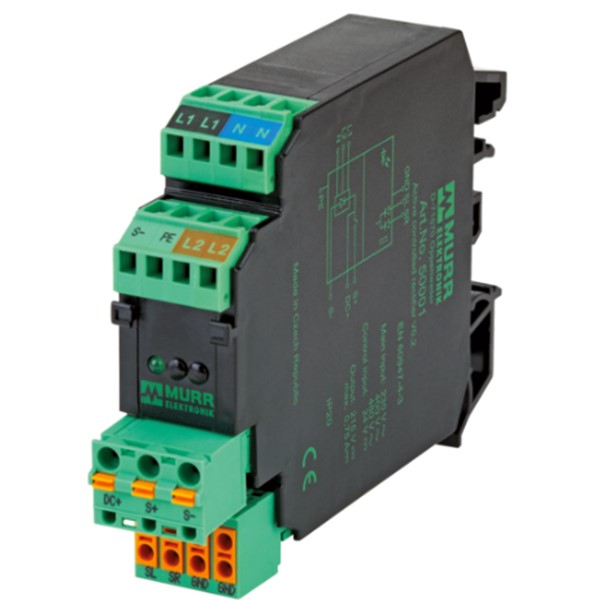

Bộ chuyển đổi tín hiệu 24VDC sang 200VDC model 50003

– IN: 24 VDC – OUT: 200 VDC / 0.75 A
– Đầu nối kẹp lò xo
– IP20
– Kích thước (mm): 75 x 22.5 x 85

Bộ chuyển đổi tín hiệu 24VDC sang 200VDC model 50003: là một Active Brake Rectifier của hãng Murr.

– IN: 24 VDC – OUT: 200 VDC / 0.75 A
– Spring clamp terminal
– IP20
– Kích thước (mm): 75 x 22.5 x 85

Bộ chuyển đổi tín hiệu 24 VDC sang 200 VDC 50003 - detail

Bộ chuyển đổi tín hiệu 24 VDC sang 200 VDC 50003 – THÔNG SỐ KỸ THUẬT

Electrical data | Input

Input voltage 1 AC 230 V
Input voltage 2 AC 400 V
Input voltage 3 AC 480 V
Input voltage OFF DC max. 12 V
Input current DC max. 0,8 A
Control voltage DC 24 V
Control voltage DC min. 16 V

Electrical data | Output

Output voltage 205 V DC (230 V AC); 180 V DC (400 V AC); 215 V DC (480 V AC)
Output current max. 0,75 A
Switching frequency max. 2,5 Hz

Diagnostics

Status indication LED green

Device protection | Electrical

Degree of protection (EN IEC 60529) IP20
Invers-polarity protection yes

Mechanical data | Mounting data

Mounting method geschnappt
Suitable for mounting type Mounting rail TH35, (EN 60715)
Height 75 mm
Width 22,5 mm
Depth 85 mm

Environmental characteristics | Climatic

Operating temperature min. -25 °C
Operating temperature max. 55 °C
