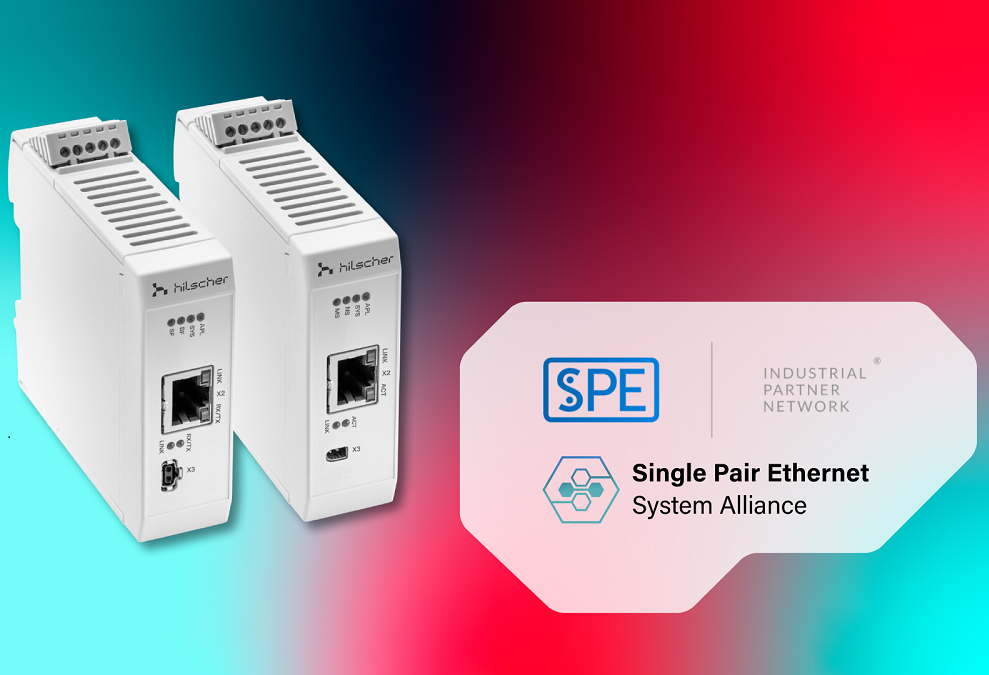

Bộ chuyển đổi SPE Media Switch NS 90-RE-SPE\2I20/PNS 1794.851

Bộ chuyển đổi SPE Media Switch NS 90-RE-SPE\2I20/PNS 1794.851

– Bộ chuyển mạch SPE cho truyền thông IP và PROFINET IO-Device
– Cho phép truyền dữ liệu với khoảng cách lên đến 1000 m
– Hỗ trợ đầu nối SPE chuẩn IEC 63171-2

SPE Media Switch NS 90-RE-SPE

Công nghiệp 4.0 đang thúc đẩy nhu cầu kết nối mạnh mẽ hơn bao giờ hết, đặc biệt là việc kết nối các thiết bị SPE (Single Pair Ethernet) vào hệ thống tự động hóa hiện có.

Giải pháp truyền dữ liệu Ethernet với khoảng cách lớn - body 1

Bộ chuyển đổi SPE Media Switch NS 90-RE-SPE là một giải pháp cho mạng truyền thông công nghiệp, giúp chuyển đổi dữ liệu giữa mạng Fast Ethernet (100BASE-TX) và Single Pair Ethernet (10BASE-T1L).

Giải pháp truyền dữ liệu Ethernet với khoảng cách lớn - network

❖ SPE cho phép truyền dữ liệu với khoảng cách lên đến 1000 m, trong khi Fast Ethernet chỉ giới hạn ở 100 m.

Giải pháp truyền dữ liệu Ethernet với khoảng cách lớn - body 2

❖ Hỗ trợ đầu nối SPE chuẩn IEC 63171-2.

Giải pháp truyền dữ liệu Ethernet với khoảng cách lớn - SPE connectors

Thông số kỹ thuật – Bộ chuyển đổi SPE Media Switch NS 90-RE-SPE

NS 90-RE-SPE Parameter Value
Product Product name NS 90-RE-SPE
Part number 1794.831 (NS 90-RE-SPE2I20/EIS)

1794.851 (NS 90-RE-SPE2I20/PNS)

1794.861 (NS 90-RE-SPE2I20/OMB)

1794.830 (NS 90-RE-SPE6I20/EIS)

1794.850 (NS 90-RE-SPE6I20/PNS)

1794.860 (NS 90-RE-SPE6I20/OMB)
Description SPE Media Switch
Communication controller Type netX 90
Power supply Supply voltage 24 V DC (18,3 V … 30 V)
Current consumption (typical/maximum) 33 mA (at 24 V)

Maximum 43 mA
Power consumption (typical) 792 mW
Connector ICC25
Communication interface X2 Communication standard Ethernet
Interface type 100BASE-TX, isolated
Connector RJ45
Communication interface X3 Communication standard Ethernet
Interface type 10BASE-T1L
Connector IEC 63171-2 or IEC 63171-6
Displays LED display SYS, System status LED
APL, Applikation status LED
COM 0, Communication status LED 0 (Duo LED)
COM 1, Communication status LED 1 (Duo LED)
Permissible environmental conditions Operating temperature range –25 °C … +70 °C
Storage temperature range –40 °C … +85 °C
Humidity 10 % … 95 % relative humidity, no condensation permitted
Altitude 0 m … 2000 m
Device Dimensions (L x W x H) 94 mm x 25 mm x 78 mm (without connector)

94 mm x 25 mm x 86 mm (with connector)
Weight 76 g
Degree of protection IP20
Mounting DIN rail (DIN EN 60715)
Housing material Polyamid
Compliance RoHS Yes
Compliance with EMC guidelines CE sign Yes
UKCA sign Yes
Emission EN IEC 61000-6-4 / BS EN IEC 61000-6-4
Immunity EN IEC 61000-6-2 / BS EN IEC 61000-6-2

Datasheet Bộ chuyển đổi SPE Media Switch NS 90-RE-SPE
