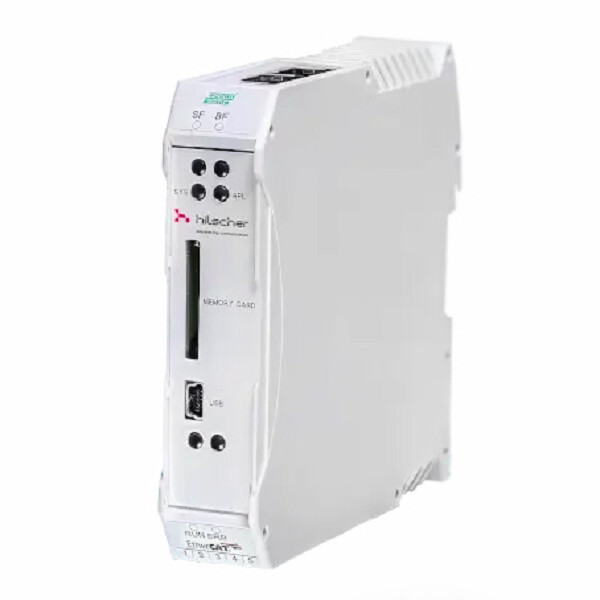

Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE - HEADER

Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE

Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE

– Real-time Ethernet gồm: EtherNet/IP, PROFINET, EtherCAT, POWERLINK và Sercos
– Cấu hình lựa chọn dễ dàng
– Chẩn đoán thông qua giao tiếp USB và phần mềm kèm theo
– Đầu vào: 24 V DC ± 6 V
– IP20

Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE: là thiết bị dùng để dùng để kết nối và trao đổi dữ liệu giữa hai mạng Ethernet thời gian thực (Real-Time Ethernet) khác nhau

– Real-time Ethernet gồm: EtherNet/IP, PROFINET, EtherCAT, POWERLINK và Sercos
– Gateway netTAP NT151 chuyển đổi qua lại giữa các giao thức với thời gian chuyển đổi nhanh <10 ms

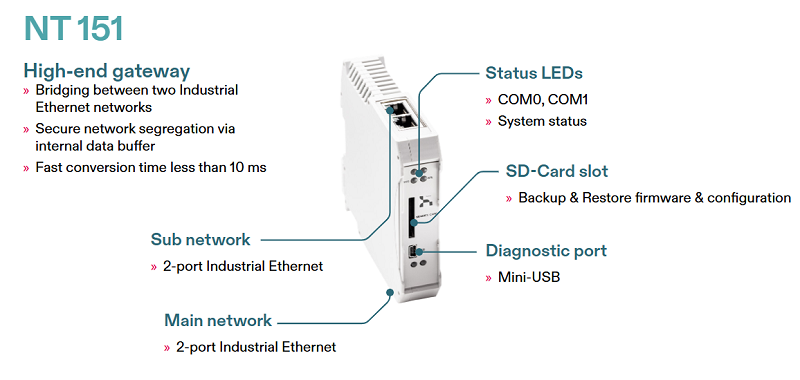

Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE - DESCRIPTION

– Cấu hình lựa chọn dễ dàng giữa Slave/Master hoặc Slave/Slave
– Mỗi kết nối có 2 cổng cho phép đấu nối mạng theo hình sao (star), vòng (ring) mà không cần thêm thiết bị khác

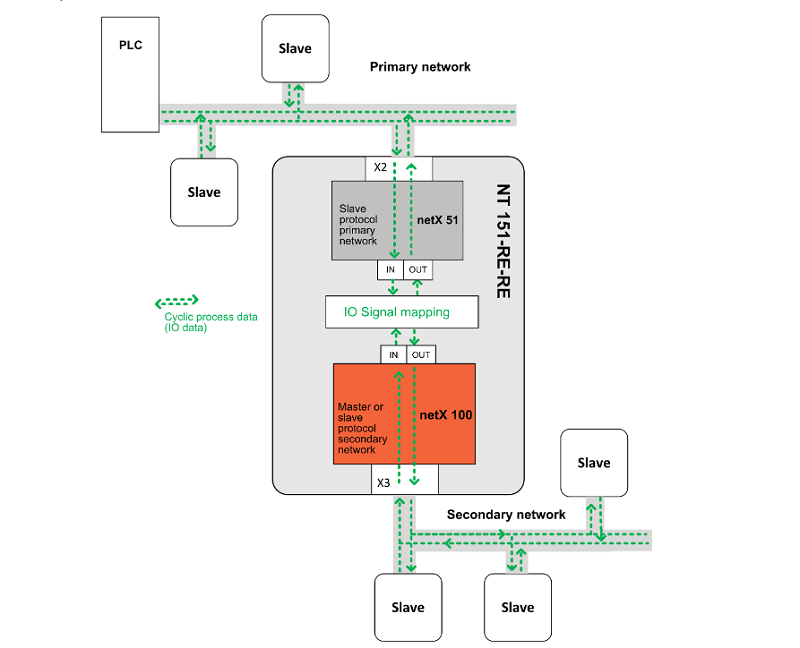

Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE - data flow

– Cấu hình, chẩn đoán thông qua giao tiếp USB và phần mềm kèm theo

Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE - DEVICE ASSIGNMENT

Sản phẩm khác

Thông số  thuật – Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE

NT 151-RE-RE Parameter Value
Product Part number 1722.122
Brief description Gateway Real-Time Ethernet Slave to Real-Time Ethernet Slave
Communication controller Primary network X2 / Secondary network X3 netX 51 / netX 100
Integrated Memory RAM netX 51: 8 MB SDRAM, netX 100: 8 MB SDRAM
FLASH netX 51: 4 MB serielles Flash, netX 100: 4 MB serielles Flash
SD memory card (optional) max. 2 GByte, do not use SDHC or SDXC card types
Power supply Supply voltage 24 V DC ± 6 V
Current at 24 V (typically) 190 mA
Power consumption 4.78 W
Connector MINI COMBICON, 5-pin
Reverse voltage protection yes
Communication interface X2 Communication standard Ethernet
Interface type 100BASE-TX, isolated
Connector 2 * RJ45
Auto negotiation supported
Auto cross over supported
Communication interface X3 Communication standard Ethernet
Interface type 100BASE-TX, isolated
Connector 2 * RJ45
Auto negotiation supported
Auto cross over supported
Diagnostic interface Type USB
Connector Mini-USB, 5-pin
Displays LED displays SYS system status
APL applikation status
COM0, COM1, COM2, COM3 protocol specific communication status
4 x LINK (RJ45)
4 x ACT (RJ45)
Permitted ambient conditions Ambient temperature range for operation If distance to neighboring devices is minimum 17.5 mm: -20 … +60°C; If housing has contact to neighboring device (and if surface temperature of neighboring device does not exceed +70°C): -20 … +50°C
Humidity 10 … 95 %, no condensation permitted
Device Dimensions (L x W x H) 113.6 mm x 22.6 mm x 99 mm (without connector)
Weight 121 g
Degree of protection IP20
Mounting Top hat rail (DIN rail EN 60715)
Configuration Software SYCON.net
Conformity RoHS Yes
Conformance with EMC directives CE sign Yes
UKCA sign Yes
ESD Air discharge (DIN EN 61000-4-2 / BS EN 61000-4-2) 8 kV (criterion A)
ESD contact discharge (DIN EN 61000-4-2 / BS EN 61000-4-2) 6 kV (criterion A)
Immunity: radiated, HF field (DIN EN 61000-4-3 / BS EN 61000-4-3) 80 MHz … 3 GHz 10 V/m (criterion A)
Burst (DIN EN 61000-4-4 / BS EN 61000-4-4) 2.2 kV (criterion B)
Surge (DIN EN 61000-4-5 / BS EN 61000-4-5) 1 kV (criterion A)
Immunity: conducted (DIN EN 61000-4-6 / BS EN 61000-4-6) 150 kHz … 80 MHz 10 V/m (criterion A)
Radio interference emission (DIN EN 55016-2-3 / BS EN 55016-2-3) 30 … 2000 MHz (criterion A)
Radio interference voltage (DIN EN 55016-2-1 / BS EN 55016-2-1) 0.01 … 30 MHz (criterion A)

Datasheet Bộ chuyển đổi mạng Real time Ethernet-Real time Ethernet NT 151-RE-RE
