Bộ chuyển đổi giao thức Real-Time Ethernet - RS-485 NT 100-RE-RS - HEADER

Bộ chuyển đổi giao thức Real-Time Ethernet – RS-485

Bộ chuyển đổi giao thức Real-Time Ethernet – RS-485 NT 100-RE-RS

– Chuyển đổi mạng giữa các thiết bị serial như Modbus RTU hoặc 3964R với mạng Ethernet thời gian thực và ngược lại
– Mạng Ethernet thời gian thực: EtherCAT Slaves, PROFINET IO-Devices, EtherNet/IP Adapter, Sercos Slaves
– Nguồn cấp: 24 V DC ± 6 V
– Kích thước: 100 x 52 x 70 mm
– Bộ nhớ: 8 MB SDRAM
– IP20

Bộ chuyển đổi giao thức Real-Time Ethernet – RS-485 NT 100-RE-RS: là một thiết bị chuyển đổi giao thức mạng công nghiệp dùng để kết nối các hệ thống điều khiển Ethernet thời gian thực với mạng Modbus RTU

Bộ chuyển đổi giao thức Real-Time Ethernet - RS-485 NT 100-RE-RS - DESCRIPTION

– Chuyển đổi mạng giữa các thiết bị serial như Modbus RTU hoặc 3964R với mạng Ethernet thời gian thực và ngược lại
– Mạng Ethernet thời gian thực: EtherCAT Slaves, PROFINET IO-Devices, EtherNet/IP Adapter, Sercos Slaves

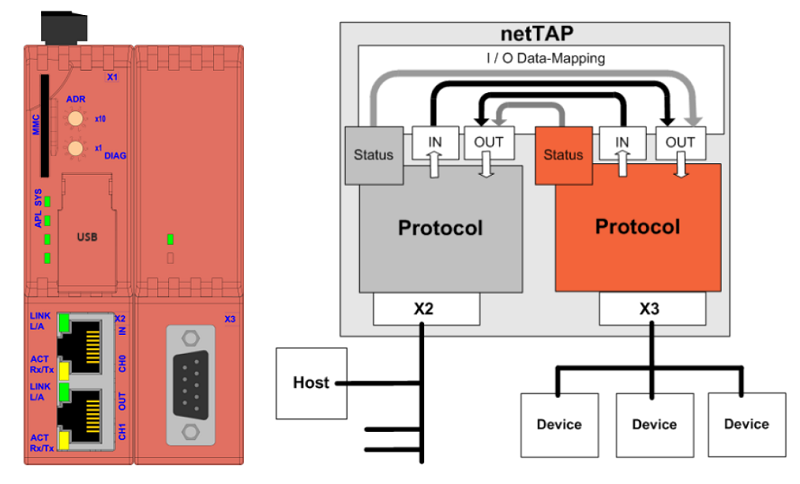

Bộ chuyển đổi giao thức Real-Time Ethernet - RS-485 NT 100-RE-RS - DETAIL
– Nguồn cấp: 24 V DC ± 6 V
– Kích thước: 100 x 52 x 70 mm
– Bộ nhớ: 8 MB SDRAM

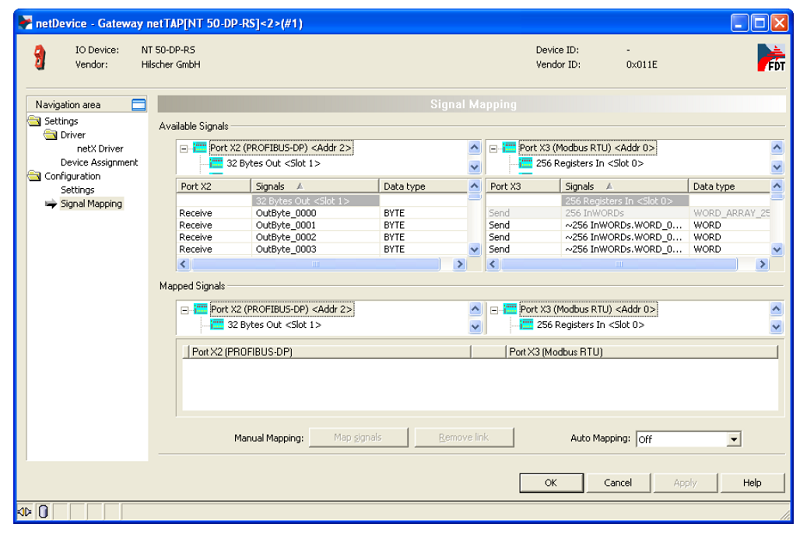

Bộ chuyển đổi giao thức Real-Time Ethernet - RS-485 NT 100-RE-RS - SIGNAL MAPPING

Sản phẩm khác

Thông số kỹ thuật – Bộ chuyển đổi giao thức Real-Time Ethernet – RS-485 NT 100-RE-RS

Product Product name NT 100-RE-RS
Part number 1712.100
Brief description Gateway Real-Time-Ethernet to RS-232/422/485
Communication controller netX netX 100
Integrated Memory RAM 8 MB SDRAM
FLASH 4 MB serial Flash
Application memory for netSCRIPT and variables appr. 1 MByte
Memory card Type and size SD or MMC card, max. 2 GByte
Power supply Supply voltage 24 V DC ± 6 V
Maximum Current at 24 V (typically) 130 mA
Typical power consumption 3,2 W
Connector Mini-COMBICON, 2-pin
Reverse voltage protection yes
Requirement to the power supply For UL compliant usage: Device shall be supplied by an isolated voltage source
Communication interface X2 Communication standard Ethernet
Interface type 100BASE-TX or 10BASE-T, isolated
Connector 2 * RJ45
Communication interface X3 Communication standard Serial Interface
Interface type RS-232, RS-422, RS-485
Connector D-Sub, plug, 9-pin
Diagnostic interface Type USB
Connector Mini-USB, 5-pin
Displays LED displays SYS System status
APL Application status
LINK Link LED green
ACT Activity LED yellow
COM Communication status Duo LED red/green
Permitted ambient conditions Ambient temperature (operation) 0 … + 60 °C
Humidity no condensation permitted
Pollution degree For UL-compliant usage: Device must be used in a pollution degree 2 environment
Altitude 0 … 2000 m
Device Dimensions (L x W x H) 100 x 52 x 70 mm (without connector)
Weight appr. 150 g
Degree of protection IP 20
Mounting on DIN rail EN 60715
Configuration Configuration software SYCON.net
Conformity RoHS Yes
UL certification UL The device is UL 508 certified
UL file UL-File No E334100
Conformance with EMC directives CE sign Yes
UKCA sign Yes
Emission CISPR 11 Class A
Immunity EN 61131-2 / BS EN 61131-2

Datasheet Bộ chuyển đổi giao thức Real-Time Ethernet – RS-485 NT 100-RE-RS
