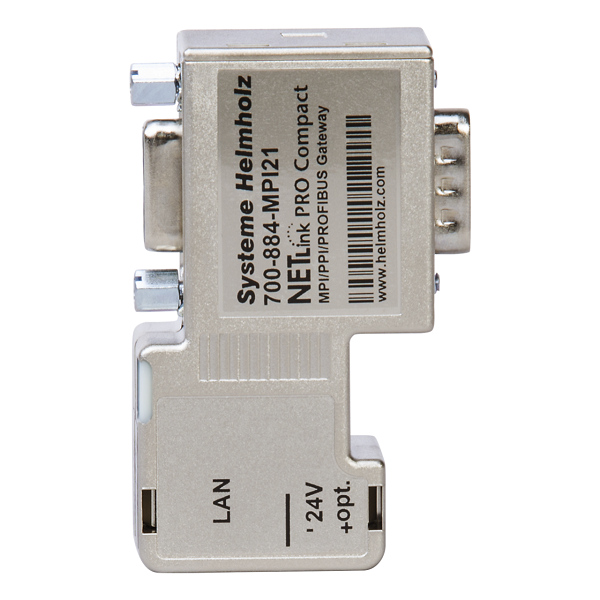

Bo-chuyen-doi-giao-thuc-Ethernet-Profibus-nho-gon-cua-Helmholz-700-884-MPI21-HEADER

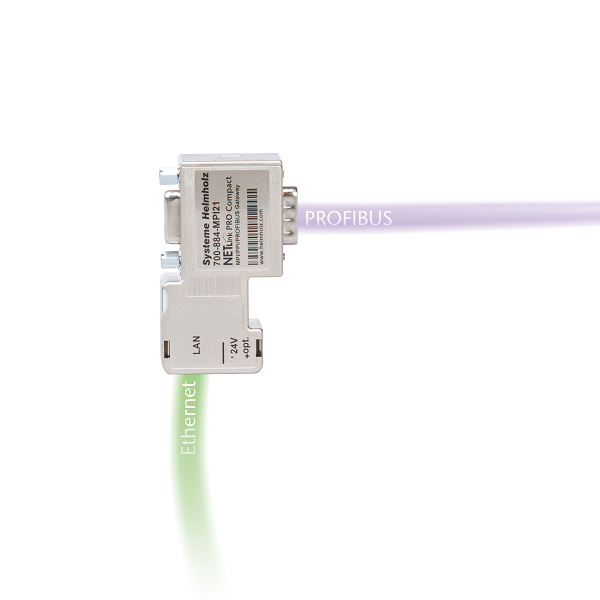

Bộ chuyển đổi giao thức Ethernet-Profibus nhỏ gọn của Helmholz 700-884-MPI21 - Image 2
Bo-chuyen-doi-giao-thuc-Ethernet-Profibus-nho-gon-cua-Helmholz-700-884-MPI21-HEADER

Bộ chuyển đổi giao thức Ethernet-Profibus nhỏ gọn của Helmholz 700-884-MPI21

Bộ chuyển đổi giao thức Ethernet-Profibus nhỏ gọn của Helmholz 700-884-MPI21

– Nhỏ gọn
– Chức năng bảo mật cho việc truy cập bằng giao thức TCP / IP
– Dễ dàng cấu hình thông qua giao diện web
– IP20

Bộ chuyển đổi giao thức Ethernet-Profibus nhỏ gọn của Helmholz 700-884-MPI21

Một thiết bị khá nhỏ gọn, tương tự như đầu nối Profibus, phục vụ mục đích lập trình, cấu hình, tải/ nạp chương trình PLC S7…
– Là cổng kết nối giữa mạng TCP và mạng MPI, PPI hoặc PROFIBUS trong truyền thông công nghiệp.
– Lắp đặt đơn giản, dễ dàng, không cần thay đổi cấu hình phần cứng.

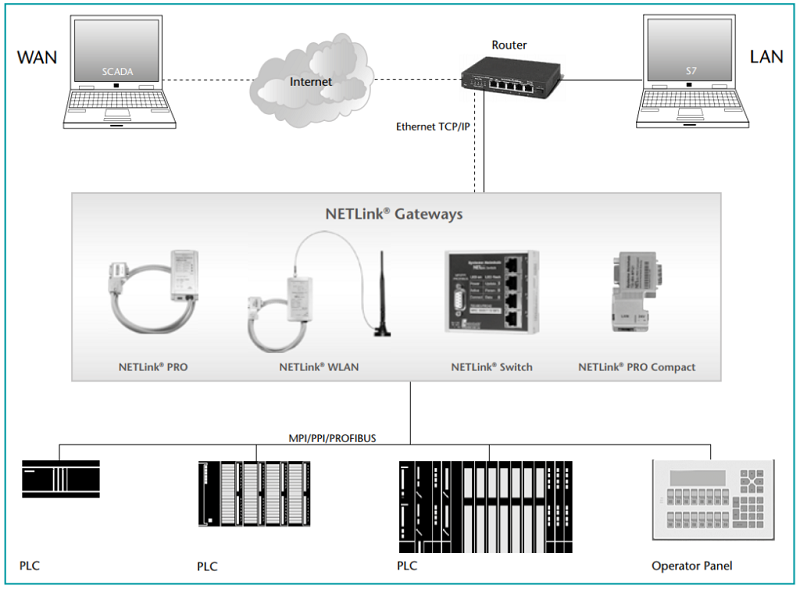

Bo-chuyen-doi-giao-thuc-Ethernet-Profibus-nho-gon-cua-Helmholz-700-884-MPI21-DIAGRAM

– Nó cho phép kết nối máy tính đến từng trạm MPI/ PROFIBUS của hệ thống fieldbus qua cổng RJ45.

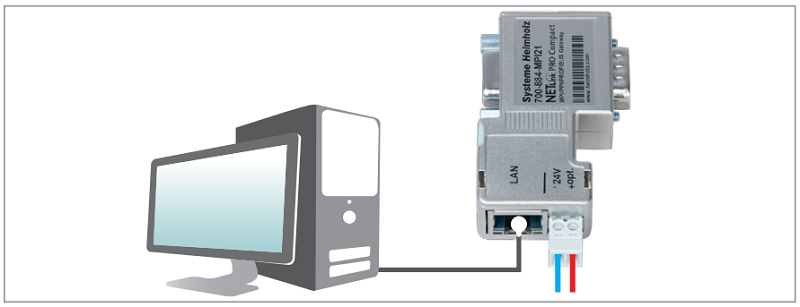

Bo-chuyen-doi-giao-thuc-Ethernet-Profibus-nho-gon-cua-Helmholz-700-884-MPI21-CONNECT

– Giao diện web được tích hợp sẵn cung cấp các tính năng tham số hóa, chẩn đoán và bảo mật.

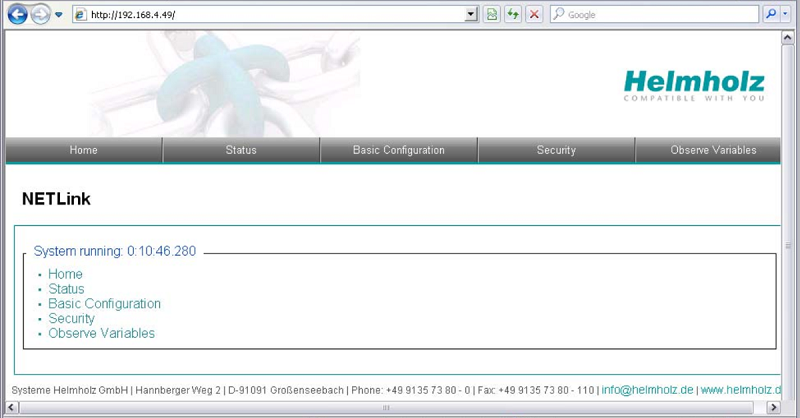

Bo-chuyen-doi-giao-thuc-Ethernet-Profibus-nho-gon-cua-Helmholz-700-884-MPI21-SETTING WEB

– Sử dụng giao thức RFC 1006 (ISO on TCP).

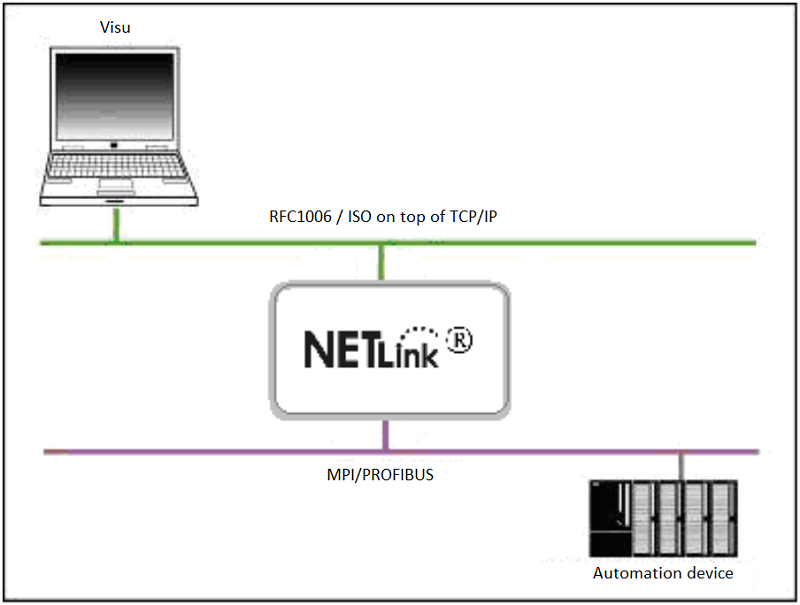

Bo-chuyen-doi-giao-thuc-Ethernet-Profibus-nho-gon-cua-Helmholz-700-884-MPI21-CONNECTION-DIAGRAM

Bộ chuyển đổi giao thức Ethernet-Profibus…

– Hỗ trợ giao tiếp giữa CPU với CPU (S7-300 và S7-400).
– Tốc độ truyền thông MPI/ PPI/ PROFIBUS từ 9,6 kbps đến 12 Mbps.
– Lên đến 32 kết nối MPI / PROFIBUS
– Cách ly về điện đối với MPI / PPI / PROFIBUS
– Nguồn có thể được cung cấp bởi CPU hoặc bởi nguồn 24 VDC bên ngoài, tùy mục đích sử dụng

Thông số kỹ thuật – Bộ chuyển đổi giao thức Ethernet-Profibus nhỏ gọn của Helmholz 700-884-MPI21

General information

  • Order number 700-884-MPI21
  • Article name NETLink PRO Compact
  • Dimensions (DxWxH) 40 x 17 x 64 mm
  • Weight Approx. 110 g
  • Supported operating systems No limitation (driver for SIMATIC NETLink-S7-NET only Windows XP/2003R2/7/2008R2/8.1/2012 R2/10)

Communication interface

  • Number 1
  • Type 10 Base-T/100 Base-TX
  • Auto MDI/MDIX
  • Protocol FDL,RFC 1006
  • Connection RJ45
  • Transmission rate 10/100 Mbps autom. detection

MPI/PPI/PROFIBUS interface

  • Number 1
  • Type RS485, isolated
  • Connection SUB-D male connector, 9-pin. with PG interface and repeater
  • Transmission rate max. 12 Mbps autom. detection

Status indicator

  • LED 5 LEDs, 2 of them bi-color

Power supply

  • Voltage supply 24 V DC, 18–30 V DC
  • Current draw max. 200 mA at DC 24 V

Ambient conditions

  • Ambient temperature 0 °C … +60°C
  • Transport and storage temperature -20 °C … +80 °C
  • Relative air humidity 95 % r H without condensation
  • Pollution degree 2
  • Protection rating IP20
  • Approvals CE

Datasheet Bộ chuyển đổi giao thức Ethernet-Profibus nhỏ gọn của Helmholz 700-884-MPI21
