Biến áp chỉnh lưu Murrelektronik 85361

Biến áp chỉnh lưu Murrelektronik 85361

– Điện áp đầu vào: 115/230+/-10 VAC
– Điện áp đầu ra: 24 VDC/2,5 ADC
– Tần số nguồn 50 … 60 Hz
– Dòng điện đầu ra tối đa: 3 A
– Nhiệt độ hoạt động tối thiểu: -20 °C
– Nhiệt độ hoạt động tối đa: 60°C

Biến áp chỉnh lưu Murrelektronik 85361

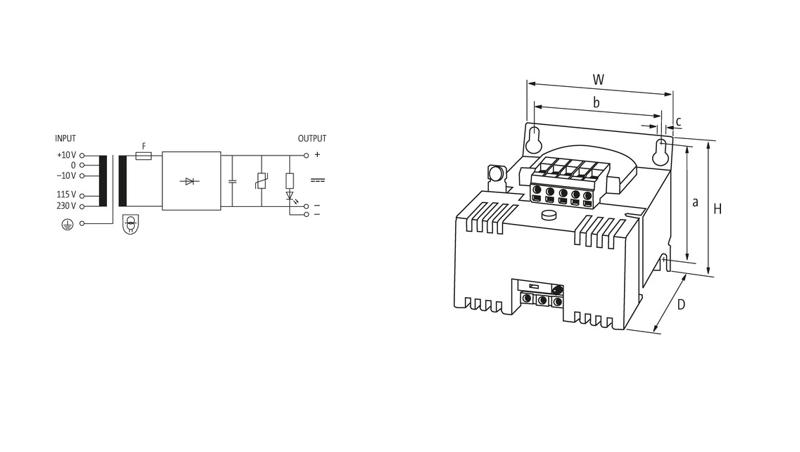

Biến áp chỉnh lưu Murrelektronik 85361 - detail

– Trọng lượng: 2.1 kg
– Xuất xứ: Cộng hòa Séc

Thông số kỹ thuật – Biến áp chỉnh lưu Murrelektronik 85361

Electrical data

Security level

SELV

Electrical data | Supply

Power frequency

50 … 60 Hz

Electrical data | Input

Fuse protection 1 primary side external	1,6 A @115 V AC
Fuse protection 2 primary side external	0,8 A @230 V AC
Characteristic back-up fuse	Inertia
Input voltage 1 AC	115 V
Input voltage 1 AC min.	105 V
Input voltage 1 AC max.	125 V
Input voltage 2 AC	230 V
Input voltage 2 AC min.	220 V
Input voltage 2 AC max.	240 V
Input current at input voltage 1 AC	1 A
Input current at input voltage 2 AC	0,5 A

Electrical data | Output

Fuse protection secondary side external	7,5 A
Output suppression	LED, Screening capacitor, VDR
Output voltage DC	24 V
Output voltage adjustable	no
Output current max.	3 A
Type of secondary fuse	Flat fuse FKS
Ripple max.	5 %

Mechanical data | Mounting data

Suitable for mounting type	Schlüssellochaufhängung
Mounting dimension a	65,5 mm
Mounting dimension b	64 mm
Mounting dimension c	4,8 mm
Height	83 mm
Width	84 mm
Depth	124 mm

Environmental characteristics | Climatic

Operating temperature min.	-20 °C
Operating temperature max.	60 °C
Derating from	40 °C

Conformity

Product standard	EN 61558-2-6, EN 62041 category I
EMC	EN 55011 B, EN 61000-3-2
