Biến áp cách ly 1 pha 500VA IN 208…550VAC OUT 2x115VAC MST 86148
– P: 500VA
– INPUT: 208…550VAC
– OUTPUT: 2x115VAC
Biến áp cách ly 1 pha 500VA IN 208…550VAC OUT 2x115VAC MST 86148: dùng để chuyển đổi và cách ly điện áp trong các hệ thống điều khiển công nghiệp
– P: 500VA
– IN: 208…550VAC
– OUT: 2x115VAC
– Chiều cao: 138 mm
– Chiều rộng: 135 mm
– Độ sâu: 135 mm
– Đường kính lỗ khoan: 5.8 mm
– Chiều dài lỗ khoan: 10 mm
THÔNG SỐ KỸ THUẬT Biến áp cách ly 1 pha 500VA IN 208…550VAC OUT 2x115VAC MST 86148
Header
| Material short text | MST 0500-208…550/2×115 |
Electrical data | Supply
| Power frequency | 50 … 60 Hz |
Electrical data | Input
| Input voltage AC | 420, 208, 525, 550, 230, 380, 400, 440, 460, 480, 500 |
| Input voltage 1 AC | 208 V |
| Input voltage 2 AC | 550 V |
| Input current at input voltage 1 AC | 2.76 A |
| Input current at input voltage 2 AC | 1.1 A |
| Inrush current at input voltage 1 | 81 A |
| Inrush current at input voltage 2 | 31 A |
| Short-circuit current at input voltage 1 | 68 A |
| Short-circuit current at input voltage 2 | 26 A |
Electrical data | Output
| Output voltage adjustable | yes |
| Output voltage | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Output voltage AC 1 | 230 V |
| Output voltage AC 2 | 115 V |
| Power rating AC max. | 500 VA |
Device protection | Electrical
| Insulation test voltage input – output | 4 kV |

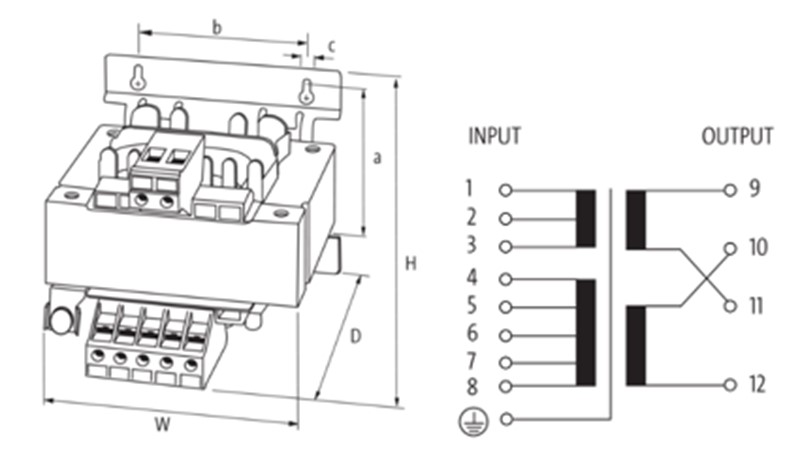

Mechanical data | Mounting data
| Height | 138 mm |
| Width | 135 mm |
| Depth | 135 mm |
| Suitable for mounting type | Schlüssellochaufhängung |
| Mounting dimension a | 117 mm |
| Mounting dimension b | 104 mm |
| Mounting dimension c | 5.8 mm |
| Diameter bore | 5.8 mm |
| Length bore | 10 mm |
Environmental characteristics | Climatic
| Operating temperature min. | -20 °C |
| Operating temperature max. | 40 °C |
| Storage temperature min. | -40 °C |
| Storage temperature max. | 80 °C |
